Schody zabiegowe wyglądają niepozornie, ale w konstrukcji są jednym z trudniejszych miejsc do poprawnego rozwiązania. Najwięcej zależy tu nie od samego betonu, tylko od tego, jak poprowadzone są pręty w strefie skrętu, gdzie schody są podparte i czy rysunek rzeczywiście pokazuje cały układ, a nie tylko zarys biegu.
W tym artykule pokazuję, jak czytać rysunek zbrojenia, na co zwrócić uwagę przy schodach monolitycznych i jakie błędy najczęściej wychodzą dopiero na budowie. To praktyczny temat dla osób, które chcą zrozumieć, co oznacza dobry schemat zbrojenia i kiedy sam szkic już nie wystarcza.
Na dobrym rysunku widać więcej niż sam kształt schodów
- Rysunek zbrojenia schodów zabiegowych powinien pokazywać rzut, przekrój, detal strefy skrętu i zestawienie stali.
- Najważniejsze są trzy miejsca: oparcie biegu, zabiegi i zakotwienie prętów.
- W praktyce spotyka się opisy betonu, klasy stali, otuliny, średnic prętów i długości gięcia.
- Nie ma jednego uniwersalnego układu dla wszystkich schodów - geometria i podparcie zmieniają wszystko.
- Przed betonowaniem trzeba sprawdzić otulinę, ciągłość prętów i zgodność z deskowaniem.

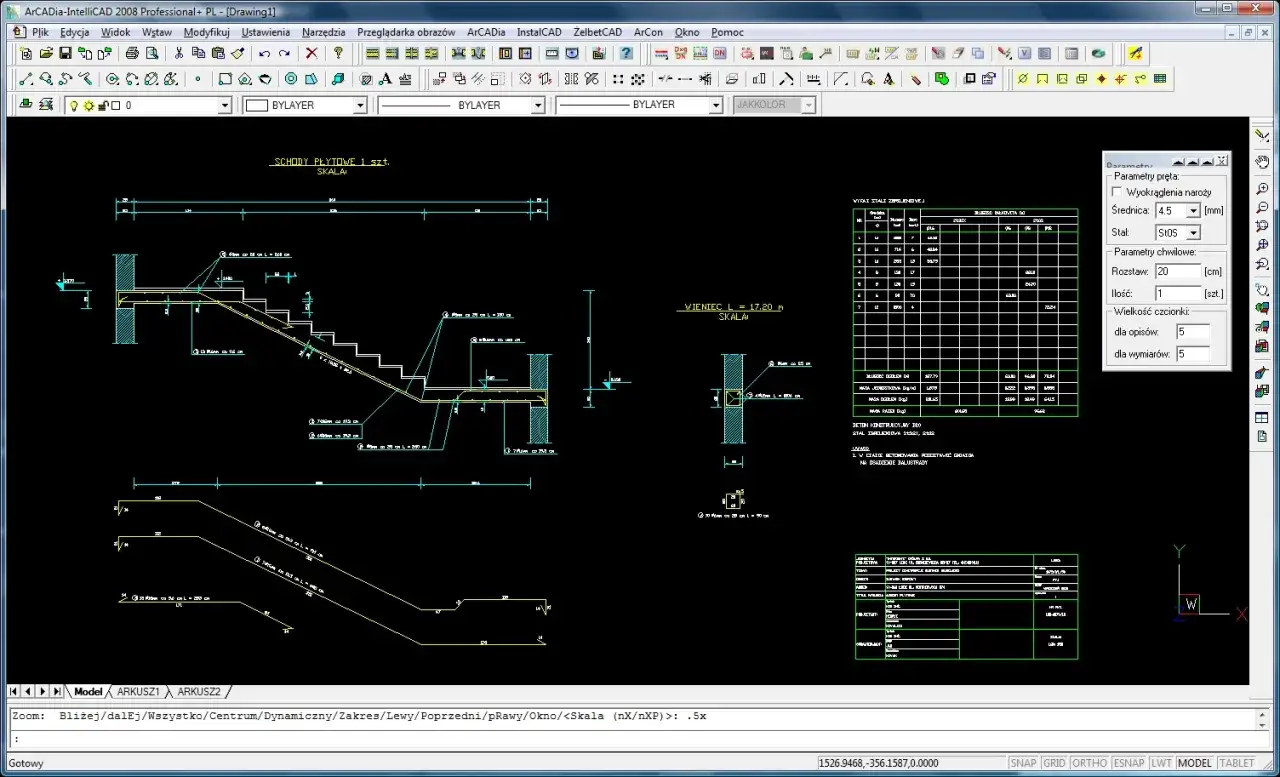

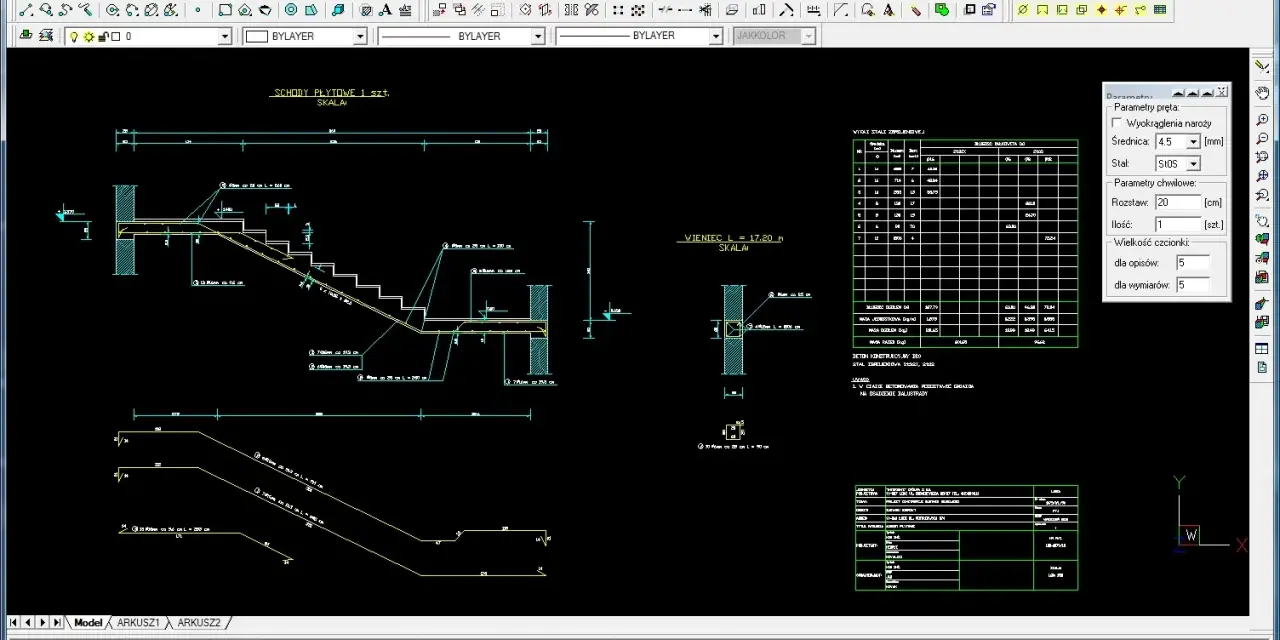

Jak wygląda rysunek zbrojenia i co z niego odczytuję
Gdy patrzę na taki rysunek, nie szukam najpierw grubości prętów, tylko układu pracy całej konstrukcji. Dobrze przygotowany schemat dla schodów zabiegowych zwykle składa się z kilku warstw informacji: rzutu biegu, przekroju, detalu skrętu, opisu materiałów i zestawienia stali. Dopiero razem dają one odpowiedź, jak przenieść obciążenia z biegu na strop, ścianę albo spocznik.
W praktyce monolityczne schody zabiegowe są rysowane tak, by dało się odczytać nie tylko przebieg głównych prętów, ale też miejsca ich zakotwienia, strefy dodatkowego dozbrojenia i otulinę betonową. W jednym z przykładowych projektów spotyka się beton C20/25, stal RB500W, otulinę 25 mm oraz pręty Ø12 i Ø6 z podanymi długościami po rozwinięciu i kątami gięcia. To dobry przykład tego, że sam kształt schodów nie wystarcza - rysunek musi jeszcze pokazać, jak stal pracuje wewnątrz betonu.
| Element rysunku | Co pokazuje | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Rzut schodów | Układ biegu, skręt, szerokości stopni i kierunek pracy zbrojenia | Czy zabieg nie powoduje zbyt małej szerokości w strefie wewnętrznej |
| Przekrój | Grubość płyty, podparcie i wysokość schodów | Czy pręty mają miejsce na otulinę i czy nie kolidują z deskowaniem |
| Detal zabiegu | Strefę skrętu, w której zmienia się kierunek biegu | Czy przewidziano dodatkowe pręty w miejscu największych naprężeń |
| Zestawienie stali | Średnice, długości, liczbę prętów i ich kształt | Czy da się to wykonać bez „dorecznego” poprawiania na budowie |
| Uwagi techniczne | Beton, stal, otulinę, klasy ekspozycji lub inne warunki wykonania | Czy opis nie jest zbyt ogólny jak na tak nietypowy element |
Im bardziej czytelny jest rysunek, tym mniejsze ryzyko, że wykonawca będzie zgadywał. A przy schodach zabiegowych zgadywanie zwykle kończy się poprawkami, więc dalej przechodzę do tego, gdzie faktycznie skupiają się siły.
Dlaczego strefa zabiegowa jest najtrudniejszym miejscem
Schody zabiegowe różnią się od prostych przede wszystkim tym, że stopnie nie mają jednakowej szerokości na całej długości biegu. W strefie wewnętrznej zwężają się, a w zewnętrznej poszerzają. To sprawia, że obciążenia nie rozkładają się równomiernie, a zbrojenie musi uwzględniać nie tylko zginanie, ale też lokalne skręcanie i koncentrację naprężeń.
Ja zawsze zaczynam od prostego pytania: gdzie schody opierają się konstrukcyjnie? Jeśli bieg jest oparty na ścianie nośnej, płycie stropowej albo belce, to właśnie tam trzeba dopilnować zakotwień i przejścia sił. Jeżeli układ jest bardziej otwarty, a skręt jest ciasny, strefa zabiegowa wymaga większej uwagi niż reszta biegu.
- W środku biegu zwykle pracują pręty dolne, które przejmują rozciąganie od ugięcia płyty.
- Nad podporami pojawiają się pręty górne, bo w tych miejscach odwraca się przebieg momentów.
- W zabiegach często potrzebne są dodatkowe pręty rozkładowe, żeby ograniczyć rysy w narożach i przy wewnętrznej krawędzi.
- Przy małym promieniu skrętu zbrojenie trzeba prowadzić wyjątkowo starannie, bo łatwo o konflikt między geometrią a otuliną.
Warto też pamiętać o samej geometrii stopni. W praktyce szerokość stopni zabiegowych mierzy się w określonej strefie, a nie „na oko” przy wewnętrznym narożu. To ważne, bo zbyt ostre zawężenie stopnia utrudnia nie tylko chodzenie, ale też sensowne ułożenie stali. Kiedy geometria jest dobra, rysunek staje się prostszy do wykonania, a zbrojenie zachowuje ciągłość tam, gdzie jest najbardziej potrzebna.
To prowadzi już wprost do pytania, jak czytać oznaczenia, żeby nie pomylić tego, co jest szkicem, z tym, co naprawdę trzeba wykonać.
Jak czytać oznaczenia prętów bez zgadywania
W rysunkach zbrojeniowych najczęściej nie ma miejsca na domysły. Symbol średnicy, rozstaw, długość, liczba prętów i kąt gięcia mówią więcej niż opis słowny. Jeśli tych informacji brakuje, projekt jest po prostu zbyt ubogi, żeby bezpiecznie wejść z nim na budowę.
| Oznaczenie | Znaczenie | Co sprawdzić w praktyce |
|---|---|---|
| Ø12, Ø6 | Średnica pręta w milimetrach | Czy średnica pasuje do obliczeń i czy zmieści się w otulinie |
| co 10, co 15, co 50 | Rozstaw prętów | Czy zagęszczenie nie koliduje z deskowaniem i gięciem |
| L = ... | Długość pręta po rozwinięciu | Czy liczona jest po osi pręta i obejmuje zakotwienia |
| 120°, 150° | Kąt gięcia | Czy da się go wykonać bez zbytniego osłabienia geometrii pręta |
| Otulina 25 mm | Minimalna warstwa betonu nad stalą | Czy zachowa się ją po ustawieniu dystansów i zbrojenia pomocniczego |
| Zestawienie stali | Wykaz wszystkich pozycji zbrojenia | Czy wszystkie pręty z rysunku mają odpowiednik w wykazie |
W takich schematach ważny jest jeszcze jeden szczegół: rysunek trzeba czytać razem z przekrojem i opisem materiałowym. Sam rzut bez przekroju może wyglądać przekonująco, ale nie pokaże, czy pręty mają miejsce na zakotwienie ani czy nie są zbyt blisko krawędzi. Właśnie dlatego dobry projekt zawiera komplet informacji, a nie jedną efektowną planszę.
Jeżeli wykonawca widzi tylko linię prętów bez szczegółów, pojawia się pole do improwizacji. A improwizacja przy żelbecie zwykle kosztuje więcej niż dokładne przeczytanie rysunku przed rozpoczęciem robót.
Najczęstsze błędy, które wychodzą dopiero na budowie
Najwięcej problemów nie bierze się z samej teorii, tylko z tego, że ktoś próbuje przenieść rozwiązanie ze schodów prostych na schody zabiegowe. To działa bardzo rzadko. W strefie skrętu geometria się zmienia, więc zbrojenie musi być zaprojektowane pod konkretny układ, a nie „na podobieństwo” innego biegu.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Kopiowanie zbrojenia ze schodów prostych | Pęknięcia w zabiegach i przy wewnętrznej krawędzi | Sprawdzić osobno strefę skrętu i dodatkowe dozbrojenie |
| Zbyt krótkie zakotwienie prętów | Osłabione oparcie i lokalne rysy przy podporze | Trzymać się długości z projektu, bez „oszczędzania” na końcach |
| Za mała otulina | Ryzyko korozji i odkrywania stali po czasie | Kontrolować dystanse przed betonowaniem, nie po fakcie |
| Kolizje z deskowaniem | Przesunięcie prętów i utrata geometrii schodów | Sprawdzić wymiary szalunku przed wiązaniem całego zbrojenia |
| Brak uwzględnienia okładzin | Dodatkowe obciążenie nieujęte w założeniach | Ustalić, czy schody będą wykańczane ciężkim kamieniem, gresem czy lekką okładziną |
Do tego dochodzi jeszcze jeden częsty problem: niedopasowanie projektu budowlanego do wykonawczego. Na etapie ogólnego projektu bywa za mało detali, żeby bezpiecznie zrobić zbrojenie na budowie. Przy schodach zabiegowych to szczególnie ryzykowne, bo nawet niewielka zmiana szerokości biegu czy miejsca podparcia potrafi zmienić przebieg prętów.
Dlatego przechodzę dalej do pytania, kiedy sam schemat przestaje wystarczać i trzeba zamówić pełne rozwiązanie konstrukcyjne.
Kiedy sam schemat nie wystarczy
Nie ma jednego uniwersalnego rysunku zbrojenia schodów zabiegowych, który pasuje do każdego domu. Jeśli ktoś próbuje potraktować taki detal jak gotowy szablon, zwykle kończy się to poprawkami na etapie wykonawstwa albo, co gorsza, pęknięciami po oddaniu obiektu do użytku.
Pełny projekt konstrukcyjny jest potrzebny szczególnie wtedy, gdy zmienia się coś więcej niż tylko estetyka schodów. W praktyce chodzi o sytuacje, w których konstrukcja rzeczywiście pracuje inaczej niż typowy, prosty bieg monolityczny.
- Schody mają nietypowy skręt albo bardzo ciasny zabieg.
- Zmieniono szerokość biegu, wysokość kondygnacji lub liczbę stopni.
- Oparcie schodów jest na ścianie nośnej, belce, płycie albo słupie i trzeba policzyć współpracę z całym ustrojem.
- Planowane są ciężkie okładziny, które zwiększają obciążenie stałe.
- Schody są w adaptowanym budynku i trzeba dopasować się do istniejącej konstrukcji.
- W grę wchodzi prefabrykacja albo elementy dodatkowe, na przykład belki policzkowe czy spocznik o odmiennej pracy statycznej.
W takich przypadkach sam szkic nie daje odpowiedzi na najważniejsze pytania: ile prętów zastosować, gdzie je zakotwić, jak zabezpieczyć otulinę i czy strefa zabiegowa nie wymaga dodatkowego usztywnienia. Ja traktuję to prosto: jeśli układ nie jest typowy, nie wolno zgadywać. Lepiej mieć jeden porządny detal niż kilka „prawie dobrych” decyzji podjętych na budowie.
To naturalnie prowadzi do ostatniego etapu, czyli krótkiej kontroli przed betonowaniem, kiedy jeszcze da się wyłapać większość błędów bez kosztownych napraw.
Co sprawdzić przed betonowaniem, żeby nie poprawiać schodów po fakcie
Ostatnia kontrola przed zalaniem betonu jest w przypadku schodów zabiegowych równie ważna jak sam projekt. To moment, w którym widać, czy rysunek został naprawdę zrozumiany, czy tylko „odtworzony”. Z mojego punktu widzenia warto przejść przez prostą listę, zanim zniknie możliwość poprawki.
- Czy rzut, przekrój i detal zabiegu pokazują ten sam układ prętów.
- Czy strefa skrętu ma przewidziane dodatkowe zbrojenie, a nie tylko pręty biegnące „po obrysie”.
- Czy otulina jest zachowana na całej długości, również przy krawędziach i załamaniach.
- Czy zakotwienia nie kończą się zbyt blisko miejsca największych naprężeń.
- Czy deskowanie nie wymusza przesunięcia prętów z zaprojektowanej pozycji.
- Czy ciężar wykończenia nie został pominięty przy doborze konstrukcji.
- Czy wykaz stali zgadza się z rysunkiem i nie brakuje żadnej pozycji.
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, powiedziałbym: dokładność w detalu. Przy schodach zabiegowych nie wygrywa rozwiązanie najbardziej efektowne, tylko to, które jest dobrze rozrysowane, poprawnie zbrojone i możliwe do wykonania bez kombinowania na placu budowy. I właśnie tak warto czytać każdy schemat schodów, zanim trafi do betonu.
