Oznaczenie linii energetycznych na mapie geodezyjnej - jak je czytać

Oznaczenie linii energetycznych na mapie geodezyjnej pomaga szybko ocenić, czy przez działkę albo jej sąsiedztwo przebiega sieć napowietrzna, kablowa lub elementy towarzyszące, takie jak słupy i stacje. To jedna z tych informacji, które potrafią realnie zmienić układ domu, ogrodzenia, podjazdu i całego projektu zagospodarowania terenu. W tym tekście pokazuję, jak czytać symbole, gdzie ich szukać i kiedy sama legenda nie wystarcza, bo trzeba jeszcze sprawdzić dane źródłowe albo teren.

Jak rozpoznać linię energetyczną na mapie

Ja zawsze zaczynam od legendy, bo w geodezji to ona rozstrzyga, czy patrzę na przewód, urządzenie towarzyszące czy element projektowany. W praktyce linia energetyczna jest prezentowana jako obiekt z grupy uzbrojenia terenu, a jej przebieg może być opisany skrótem, symbolem graficznym albo jednym i drugim naraz.

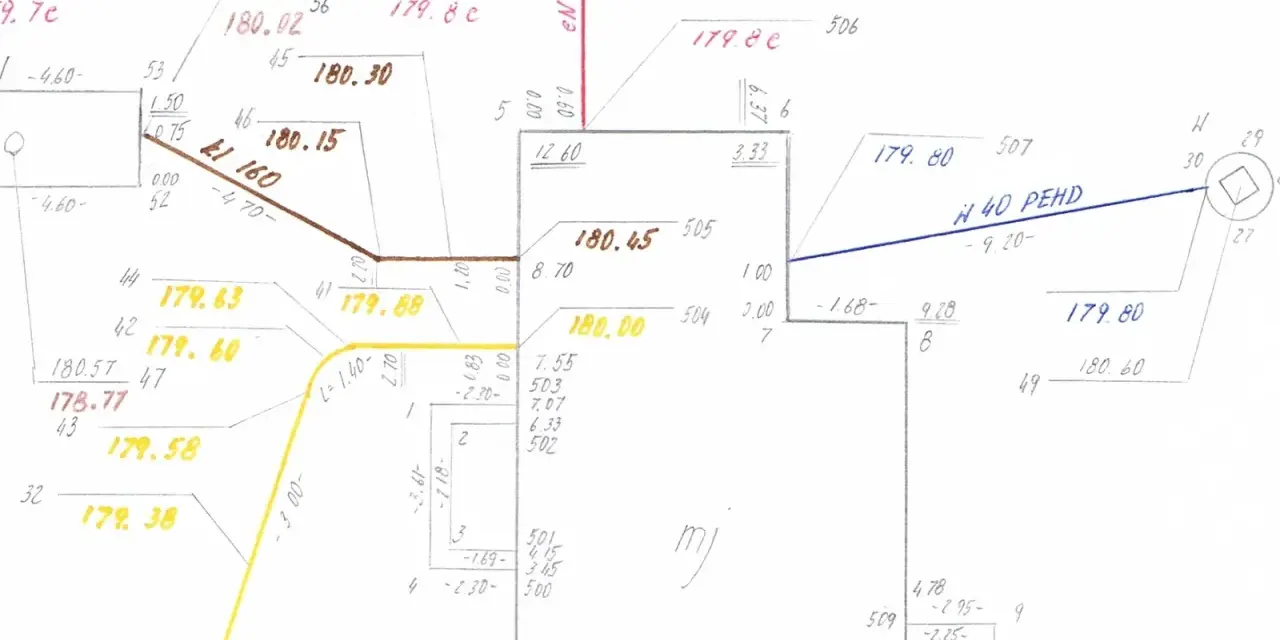

Najprostsza zasada jest taka: jeśli na mapie widzisz linię z opisem SUEP, chodzi o przewód elektroenergetyczny. Gdy obok pojawia się dopisek „proj.”, mowa o sieci planowanej. W przypadku linii napowietrznych bardzo ważne są też słupy - nie dlatego, że są tym samym co przewód, ale dlatego, że pomagają odczytać charakter całej infrastruktury.

Warto pamiętać o jednym szczególe: w standardach mapy zasadniczej opis przewodu może przesłaniać jego reprezentację kartograficzną. Innymi słowy, jeśli fragment kreski jest przykryty tekstem, nie oznacza to, że sieć się urywa. Ja nie wyciągam w takich sytuacjach pochopnych wniosków, tylko patrzę na cały przebieg i na sąsiednie obiekty.

Co oznacza kod SUEP i inne warianty zapisu

W geodezyjnych bazach danych sieć elektroenergetyczna ma własną rodzinę oznaczeń, a najważniejszy z nich to właśnie SUEP. Ten skrót odnosi się do przewodu elektroenergetycznego. W tej samej grupie spotkasz też oznaczenia urządzeń technicznych, na przykład stacji transformatorowej, szafy elektroenergetycznej czy słupa oświetleniowego.

Nie musisz pamiętać całej tabeli kodów, ale dobrze jest rozumieć logikę zapisu. Gdy widzisz symbol z początkiem SUE, jesteś już w obszarze elektroenergetyki. To pomaga odróżnić przewód od elementów kanalizacji, gazu czy telekomunikacji, które na mapach też mają swoje podobne, lecz zupełnie inne oznaczenia.

Przy odczycie mapy ważne jest też to, czego symbol zwykle nie mówi. Sam kod nie podaje pełnej charakterystyki technicznej sieci, na przykład napięcia albo parametrów eksploatacyjnych. Jeśli te dane są istotne dla projektu, trzeba sięgnąć do dokumentacji branżowej albo uzgodnień z operatorem sieci.

• Przewód elektroenergetyczny - pokazuje przebieg sieci.
• Urządzenie elektroenergetyczne - wskazuje punkt lub obiekt związany z pracą sieci.
• Oznaczenie projektowane - mówi, że sieć dopiero ma powstać.
• Opis na mapie - bywa ważniejszy niż sama kreska, bo doprecyzowuje charakter obiektu.

Ta różnica między „jest na mapie” a „jest już w terenie” ma ogromne znaczenie przy budowie domu, dlatego warto przejść do pytania, na jakim opracowaniu te symbole są naprawdę miarodajne.

Na jakiej mapie te informacje są najbardziej wiarygodne

W praktyce nie każda mapa daje ten sam poziom pewności. Dla inwestora i właściciela działki najważniejsze są dwa opracowania: mapa zasadnicza oraz mapa do celów projektowych. To właśnie tam szuka się oznaczeń sieci, granic i innych elementów, które mają znaczenie przy planowaniu zabudowy. Mapa zasadnicza jest w Polsce tworzona jako wielkoskalowe opracowanie kartograficzne, a podstawową skalą jest 1:500. Znaki umowne zostały zdefiniowane właśnie dla tej skali, a w pozostałych skalach są odpowiednio pomniejszane. To detal techniczny, ale ważny, bo tłumaczy, dlaczego ten sam symbol na różnych arkuszach może wyglądać trochę inaczej, a mimo to znaczyć to samo.

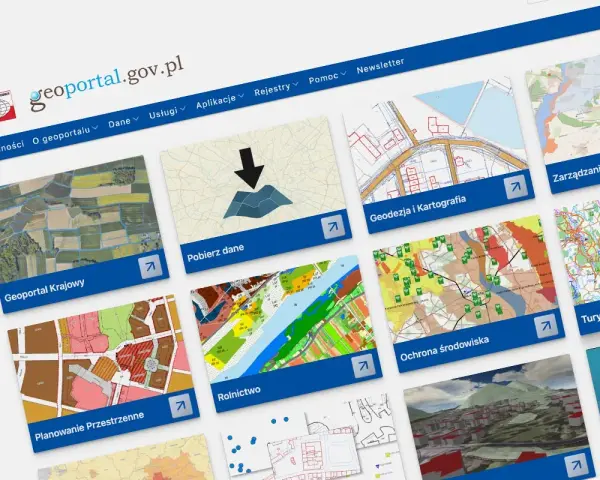

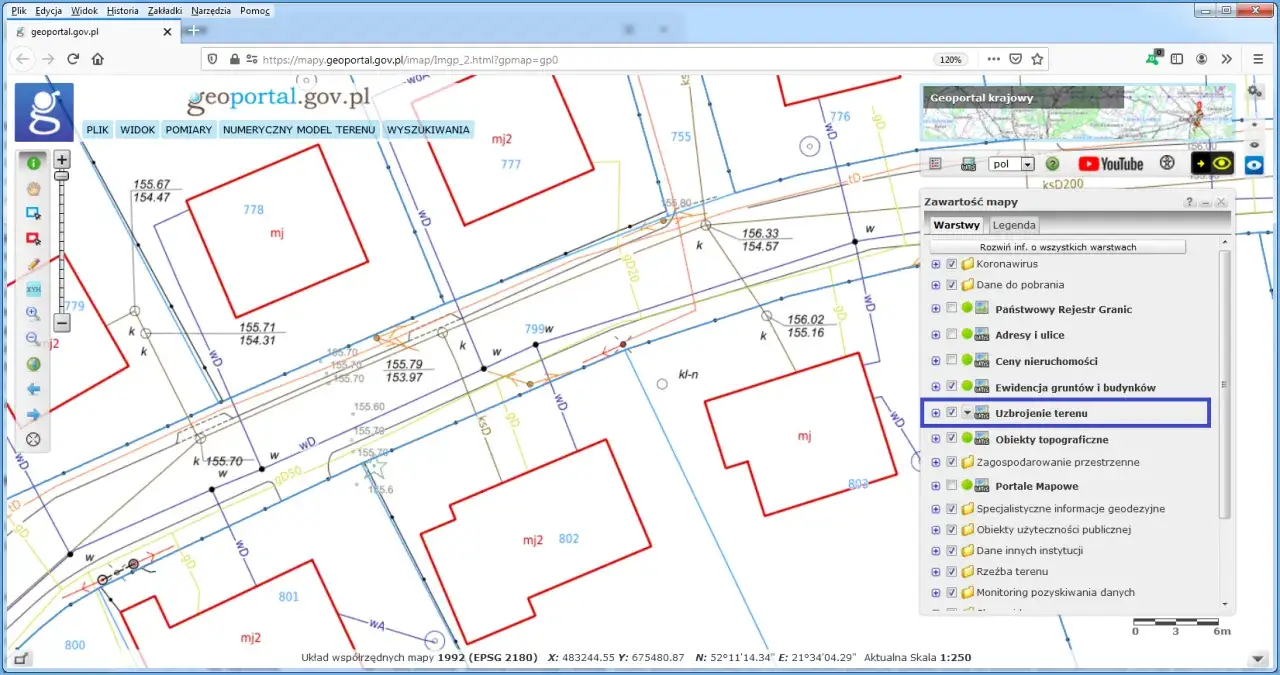

W publicznych danych, które można sprawdzić także przez Geoportal, znajdziesz warstwy uzbrojenia terenu przydatne do orientacji. Ja jednak traktuję je jako narzędzie pomocnicze, a nie jedyne źródło decyzji. Jeśli projekt dotyczy budowy domu, ostateczne znaczenie ma aktualny materiał geodezyjny sporządzony dla konkretnej działki i konkretnego zamierzenia.

Ta różnica jest istotna, bo odczyt symbolu bez kontekstu mapy bardzo łatwo prowadzi do błędnych wniosków. I właśnie tu pojawia się pytanie, co z takiej informacji wynika dla działki oraz samej inwestycji.

Dlaczego ten symbol ma znaczenie przy działce i budowie domu

Dla właściciela gruntu albo osoby planującej zakup działki linia energetyczna na mapie to nie teoria, tylko konkretna konsekwencja. Może ograniczyć lokalizację domu, garażu, podjazdu, altany, wysokich nasadzeń i ogrodzenia. Może też wpłynąć na koszty projektu, konieczność uzgodnień branżowych i ryzyko kolizji z pracami ziemnymi.

W praktyce największe znaczenie mają trzy sytuacje. Po pierwsze, linia napowietrzna, bo jej przebieg i elementy towarzyszące często wymuszają większą ostrożność przy sytuowaniu budynku. Po drugie, kabel podziemny, który może nie być widoczny na gruncie, ale potrafi utrudnić wykopy, fundamenty i montaż ogrodzenia. Po trzecie, urządzenia techniczne, takie jak stacja transformatorowa albo szafa, które zmieniają sposób korzystania z fragmentu działki.

• Przy budowie domu sprawdzam, czy planowany obrys nie wchodzi w konflikt z przebiegiem sieci.
• Przy zakupie działki weryfikuję, czy widoczna na mapie infrastruktura nie ograniczy zabudowy bardziej, niż sugeruje sprzedający.
• Przy ogrodzeniu i podjazdach sprawdzam, czy roboty ziemne nie trafią w kabel albo strefę techniczną.
• Przy drzewach i nasadzeniach biorę pod uwagę nie tylko granice, ale też przebieg linii i dostęp serwisowy.

Tu jest też ważny niuans prawny: symbol na mapie pokazuje przebieg obiektu geodezyjnego, ale sam z siebie nie rozwiązuje kwestii służebności przesyłu, prawa dostępu czy dokładnych stref ochronnych. Od tego są dodatkowe dokumenty. Dlatego przy działkach z infrastrukturą energetyczną nie opieram się na jednym arkuszu, tylko porównuję mapę z terenem i dokumentacją.

To prowadzi wprost do najczęstszych pomyłek, bo właśnie na etapie interpretacji mapy pojawia się najwięcej nieporozumień.

Najczęstsze pomyłki przy odczycie oznaczeń

W terenie widzę trzy błędy, które powtarzają się najczęściej. Pierwszy to uznawanie, że brak symbolu oznacza brak sieci. Drugi - mylenie linii projektowanej z istniejącą. Trzeci - ocenianie przebiegu sieci wyłącznie po kolorze albo długości kreski, bez sprawdzenia legendy.

Ja szczególnie uważam na sytuacje, w których mapa jest nieaktualna albo wygląda na wyciąg z systemu bez pełnej legendy. Taki podgląd bywa pomocny, ale nie zawsze pokazuje wszystkie szczegóły z odpowiednią dokładnością. Jeśli na arkuszu widać linię tylko fragmentarycznie, nie zakładam od razu, że jej przebieg jest przerwany. Czasem symbol zasłania opis, czasem arkusz obejmuje tylko część opracowania, a czasem sieć przechodzi przez słupy lub inne obiekty towarzyszące.

• Brak symbolu nie zawsze oznacza brak infrastruktury w gruncie.
• „Proj.” nie oznacza sieci już wykonanej.
• Kolor bez legendy nie daje pełnej odpowiedzi.
• Linia napowietrzna może być czytelna przez słupy, a nie przez samą kreskę.
• Fragmentaryczny zapis nie musi oznaczać błędu na mapie.

Jeśli po takim sprawdzeniu nadal masz wątpliwość, nie zgaduj. W geodezji koszt błędnej interpretacji bywa dużo większy niż koszt krótkiej weryfikacji.

Co zrobić, gdy symbol budzi wątpliwości

Gdy oznaczenie nie jest oczywiste, idę krok po kroku. Najpierw sprawdzam legendę i skalę mapy, bo bez tego łatwo pomylić symbol z innym rodzajem uzbrojenia. Potem porównuję przebieg z aktualnym materiałem geodezyjnym i z tym, co widać na gruncie. Dopiero na końcu pytam o szczegóły osobę, która przygotowuje projekt albo zarządza siecią.

1. Sprawdź legendę i upewnij się, że patrzysz na odpowiedni arkusz.
2. Porównaj mapę z terenem, zwłaszcza jeśli działka ma nietypowy kształt albo stare uzbrojenie.
3. Ustal, czy chodzi o sieć istniejącą, czy projektowaną.
4. Poproś o weryfikację geodetę lub projektanta, jeśli planujesz budowę w pobliżu przebiegu linii.
5. Sięgnij do danych operatora, gdy potrzebujesz informacji technicznych, których mapa nie pokazuje.

W przypadku większych inwestycji szczególnie ważne jest ustalenie, czy sieć przebiega nad działką, przez jej środek, czy tylko przy granicy. To robi różnicę nie tylko przy fundamentach, ale też przy późniejszej eksploatacji, serwisie i ewentualnym uzgadnianiu przebudowy.

Jeżeli planujesz dom, najrozsądniej jest potraktować oznaczenia linii energetycznych jako pierwszy filtr ryzyka, a nie ostatni dowód. Tylko wtedy mapa naprawdę pomaga, zamiast tworzyć fałszywe poczucie bezpieczeństwa.

Co warto zapamiętać, zanim zlecisz projekt lub kupisz działkę

Najważniejszy wniosek jest prosty: symbol na mapie ma prowadzić do decyzji, a nie kończyć temat. Jeśli widzisz przewód elektroenergetyczny, potraktuj go jako sygnał do sprawdzenia przebiegu, statusu sieci, możliwych ograniczeń i zgodności z planowanym zagospodarowaniem.

W praktyce najwięcej daje połączenie trzech rzeczy: aktualnej mapy, oględzin terenu i rozmowy z geodetą albo projektantem. Taka kolejność pozwala uniknąć kosztownych korekt, zwłaszcza wtedy, gdy działka wygląda atrakcyjnie na papierze, ale ma wrażliwe uzbrojenie pod ziemią albo nad nią. Im wcześniej to sprawdzisz, tym mniej niespodzianek na etapie projektu i budowy.
