Przy montażu nadproża liczy się nie tylko szerokość otworu, lecz także długość oparcia na murze. To właśnie ten fragment przenosi obciążenie na ścianę, dlatego zbyt krótkie zachodzenie może prowadzić do ugięcia belki, pęknięć tynku, a w skrajnym przypadku do utraty stabilności całego elementu. Wyjaśniam, ile zwykle powinno wynosić oparcie, jak dobrać długość nadproża i kiedy bezwzględnie potrzebna jest decyzja konstruktora.
Najważniejsze zasady doboru oparcia nadproża
- Typowe minimum dla wielu prefabrykatów wynosi 10-15 cm na każdą stronę.
- Przy większych otworach często stosuje się 20-25 cm oparcia na stronę.
- Długość belki oblicza się jako szerokość otworu plus dwa oparcia.
- Ostateczne wymagania zawsze określa projekt lub instrukcja producenta.
- Nadproże musi leżeć na zdrowym, wypoziomowanym murze, a nie na warstwie ocieplenia.

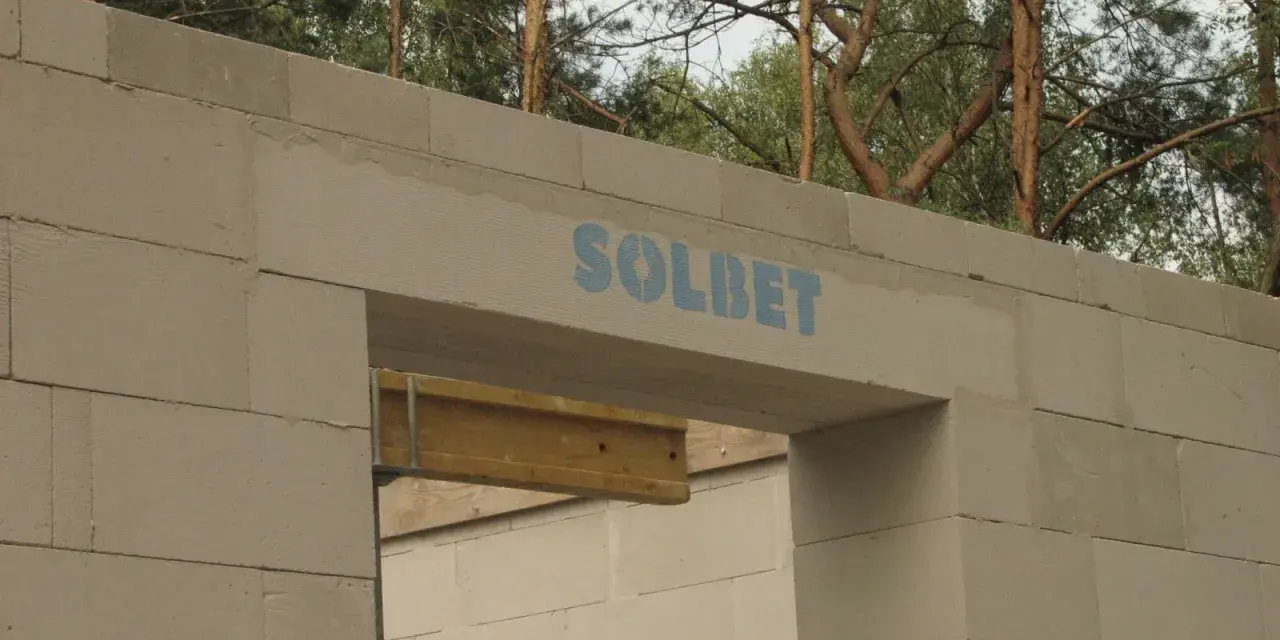

Ile nadproże powinno zachodzić na mur
W typowym domu jednorodzinnym przyjmuję, że nadproże powinno mieć oparcie co najmniej 15 cm z każdej strony, jeśli producent nie podał innej wartości. To praktyczna zasada dla wielu prefabrykowanych belek nadprożowych, ale nie jest uniwersalnym przepisem dla każdego systemu.
Przy małych otworach i lekkich elementach dopuszczalne oparcie może wynosić 10 cm. Z kolei nad otworem szerszym, w ścianie nośnej albo pod stropem, bezpieczniej spotkać wartości 20-25 cm na stronę. Decydują między innymi rozpiętość otworu, ciężar muru powyżej, rodzaj ściany i konstrukcja samego nadproża.
| Rodzaj sytuacji | Typowe oparcie na jedną stronę | Co sprawdzić |
|---|---|---|
| Mały otwór w lekkiej ścianie | 10-15 cm | Instrukcję konkretnego prefabrykatu |
| Standardowe okno lub drzwi w ścianie nośnej | 15-20 cm | Rozpiętość i obciążenia nad otworem |
| Szeroki otwór, ciężki mur lub strop | 20-25 cm albo więcej | Projekt konstruktora |
| Nadproże stalowe, monolityczne lub nietypowe | Według obliczeń | Nośność, ugięcie i sposób podparcia |
Nie traktowałbym jednak tych liczb jako zgody na przypadkowy montaż. Instrukcje producentów potrafią się różnić. Przykładowo jeden system może wymagać 10 cm dla krótkich belek i 15 cm dla dłuższych, a inne prefabrykowane nadproże może mieć określone minimum na poziomie 15 cm niezależnie od podobnego zastosowania.
Jak obliczyć długość nadproża przed zakupem
Najprostszy wzór wygląda tak: długość nadproża = szerokość otworu w świetle + dwa oparcia. Szerokość otworu w świetle to odległość między wewnętrznymi krawędziami muru, a nie wymiar całego elementu ściany.
Jeżeli otwór ma 100 cm, a wymagane oparcie wynosi po 15 cm, minimalna długość belki to 130 cm. Dla otworu o szerokości 180 cm i oparciu po 20 cm potrzebne będzie nadproże o długości co najmniej 220 cm.
| Szerokość otworu | Oparcie z każdej strony | Minimalna długość elementu |
|---|---|---|
| 90 cm | 15 cm | 120 cm |
| 100 cm | 15 cm | 130 cm |
| 150 cm | 20 cm | 190 cm |
| 180 cm | 20 cm | 220 cm |
| 240 cm | 25 cm | 290 cm |
W praktyce nie zawsze kupuje się element o długości dokładnie wynikającej z obliczenia. Prefabrykaty mają konkretne długości katalogowe, dlatego wybiera się najbliższy dłuższy wariant, o ile jego nośność i sposób montażu pasują do ściany. Dodatkowe centymetry nie zastąpią jednak właściwego doboru konstrukcyjnego.
Oparcie musi znajdować się na murze konstrukcyjnym
Belka powinna opierać się na stabilnym, równym podłożu wykonanym z muru, betonu lub innego materiału przewidzianego w projekcie. Nie wolno liczyć ocieplenia, pustej szczeliny ani cienkiej warstwy tynku jako części oparcia. To częsty błąd przy ścianach dwuwarstwowych, gdy inwestor mierzy długość od lica elewacji zamiast od rzeczywistej krawędzi nośnej ściany.
Pod nadprożem potrzebna jest równa warstwa zaprawy, a końce elementu powinny przylegać pełną powierzchnią. Punktowe podparcie na wystającej cegle, grudzie zaprawy albo nierównym pustaku może doprowadzić do miejscowego zgniecenia muru.
Od czego zależy wymagane zachodzenie
Sama szerokość otworu nie wystarcza do określenia oparcia. Nadproże przenosi ciężar fragmentu ściany nad otworem, czasem także stropu, wieńca, dachu lub kolejnych kondygnacji. Im większe obciążenie, tym większe znaczenie ma długość i jakość podparcia.
Rodzaj ściany i materiału
Inaczej pracuje ściana z betonu komórkowego, inaczej z ceramiki poryzowanej, silikatów czy pełnej cegły. Materiały różnią się wytrzymałością na ściskanie i podatnością na miejscowe zgniecenie. Dlatego ten sam wymiar otworu może wymagać innego rozwiązania w dwóch różnych budynkach.
Przy ścianie działowej obciążenie bywa niewielkie, ale nie oznacza to, że można dowolnie skrócić belkę. W systemach producenta może obowiązywać minimum 10 cm, natomiast w innych rozwiązaniach wymagane będzie 15 cm lub więcej.
Rodzaj nadproża
Prefabrykowane belki ceramiczne, betonowe, strunobetonowe, elementy L-19, nadproża z betonu komórkowego oraz konstrukcje stalowe mają różne zasady montażu. Przykładowo producent może określić nie tylko głębokość oparcia, ale również liczbę belek, kierunek ułożenia i konieczność wykonania podpór montażowych.
W nadprożu monolitycznym z betonu zbrojonego nie powinno się przyjmować wartości wyłącznie na podstawie internetowej tabeli. Konstruktor dobiera przekrój, zbrojenie, klasę betonu, długość oparcia i sposób wykonania. Tu liczy się cały układ konstrukcyjny, a nie tylko długość belki.
Przeczytaj również: Jak zrobić zaprawę murarską - proporcje, woda i błędy
Obciążenie nad otworem
Jeżeli nad otworem znajduje się wyłącznie lekki fragment ściany, sytuacja jest prostsza. Ryzyko rośnie, gdy nadproże znajduje się bezpośrednio pod stropem, podciągiem, wieńcem albo ciężką ścianą wyższej kondygnacji.
Duże znaczenie ma też szerokość otworu. Przy oknie o szerokości 90 cm margines 15 cm na stronę często wystarcza dla systemowego prefabrykatu. Przy bramie, dużym przeszkleniu lub otworze powyżej 2 m nie traktuję już standardowego nadproża katalogowego jako oczywistego rozwiązania.
Prefabrykat, nadproże monolityczne czy stalowe
Wybór rozwiązania wpływa na wymagane oparcie, sposób podparcia i tempo robót. Najwygodniejsze są prefabrykaty, ale ich parametry trzeba odczytać z dokumentacji. Nadproże wykonane na budowie daje większą swobodę, za to wymaga poprawnego zbrojenia, szalunku i pielęgnacji betonu.
| Rozwiązanie | Typowe zalety | Najważniejsze ograniczenie |
|---|---|---|
| Prefabrykowana belka | Szybki montaż i powtarzalne parametry | Trzeba trzymać się instrukcji producenta |
| Nadproże monolityczne | Możliwość dopasowania do nietypowego otworu | Wymaga projektu, zbrojenia i czasu dojrzewania betonu |
| Nadproże stalowe | Przydatne przy remontach i ograniczonej wysokości | Wymaga sprawdzenia ugięcia, zabezpieczenia antykorozyjnego i oparcia |
| Nadproże systemowe z betonu komórkowego | Dobre dopasowanie do ścian z tego samego materiału | Ograniczona nośność zależna od systemu |
W materiałach branżowych często pojawia się zakres 15-20 cm, natomiast instrukcje konkretnych producentów mogą wskazywać inne wartości. Z tego powodu najpierw sprawdzam oznaczenie elementu, a dopiero później planuję szerokość otworu i zamówienie materiału.
Najczęstsze błędy przy montażu nadproża
Pierwszym błędem jest zamówienie belki dokładnie takiej, jak szerokość otworu. Taki element nie ma żadnego konstrukcyjnego oparcia i nie powinien zostać wbudowany. Drugi problem to zbyt krótkie gniazdo w murze, szczególnie gdy końcówka belki trafia na uszkodzony pustak albo cienką warstwę zaprawy.
- Nieprawidłowy pomiar od strony tynku lub ocieplenia zamiast od krawędzi muru.
- Odwrócenie prefabrykatu stroną zbrojenia do góry.
- Brak wypoziomowania obu podpór.
- Oparcie elementu na pustej przestrzeni lub tylko na fragmencie bloczka.
- Usunięcie podpór montażowych przed wymaganym czasem.
- Dobór belki wyłącznie według długości, bez sprawdzenia nośności.
Przy elementach prefabrykowanych szczególnie pilnuję oznaczeń na belce i instrukcji układania. Niektóre nadproża mają zbrojenie umieszczone głównie w dolnej strefie, dlatego ich obrócenie może całkowicie zmienić sposób pracy konstrukcji.
Jeżeli nadproże wykonuje się nad istniejącym otworem w ścianie nośnej, dochodzi jeszcze kwestia tymczasowego podparcia. Nie powinno się po prostu wykuć całego fragmentu muru i wsunąć belki. Roboty trzeba prowadzić etapami, z zabezpieczeniem stropu i ściany zgodnie z projektem lub instrukcją konstruktora.
Kiedy potrzebna jest decyzja konstruktora
Porada ogólna wystarcza przy prostym, nowym otworze w ścianie działowej, gdy korzysta się z kompletnego systemu producenta. W ścianie nośnej sytuacja jest bardziej wymagająca, zwłaszcza gdy otwór jest szeroki albo nad nim znajdują się duże obciążenia.
Do konstruktora zwróciłbym się bez wahania, gdy otwór ma ponad 1,8-2 m, gdy dotyczy bramy lub dużego przeszklenia, gdy nadproże leży pod stropem albo gdy budynek jest remontowany. Dotyczy to również ścian zarysowanych, starych murów i przypadków, w których nie znamy układu zbrojenia lub stanu fundamentów.
W dokumentacji powinny znaleźć się co najmniej informacje o typie nadproża, jego wymiarach, klasie materiału, długości oparcia i sposobie podparcia podczas robót. Jeśli wykonawca mówi, że „zawsze robi 10 cm”, a projekt wskazuje 20 cm, pierwszeństwo ma dokumentacja projektowa i instrukcja systemu, nie przyzwyczajenie ekipy.
Jak sprawdzić nadproże przed zamówieniem i murowaniem
Przed zakupem zapisuję cztery podstawowe dane: szerokość otworu, grubość ściany, rodzaj materiału oraz to, co znajduje się nad otworem. Dopiero na tej podstawie wybieram system i odczytuję wymagane oparcie z tabeli producenta.
- Zmierz szerokość otworu w świetle w kilku miejscach.
- Ustal, czy ściana jest działowa, czy nośna.
- Dodaj wymagane oparcie po obu stronach.
- Sprawdź katalogową długość i nośność najbliższego dłuższego elementu.
- Przygotuj równe, stabilne podparcie na pełnej grubości muru.
- Nie zmieniaj kierunku ułożenia ani liczby belek bez zgody projektanta.
Przykładowo dla otworu 150 cm i wymaganego oparcia po 20 cm wynik wynosi 190 cm. Jeżeli producent oferuje element o długości 200 cm, może on być właściwy, ale trzeba jeszcze sprawdzić jego nośność, szerokość oraz sposób ułożenia w konkretnej ścianie.
Najbezpieczniejsza odpowiedź na pytanie, ile nadproże powinno zachodzić, brzmi więc: zwykle 15 cm na stronę, przy większych obciążeniach często 20-25 cm, a dokładna wartość wynika z dokumentacji danego systemu i obliczeń konstrukcyjnych. Kilka dodatkowych centymetrów nie naprawi źle dobranej belki, ale zbyt małe oparcie może stać się przyczyną kosztownych pęknięć i poważnych problemów z bezpieczeństwem.
