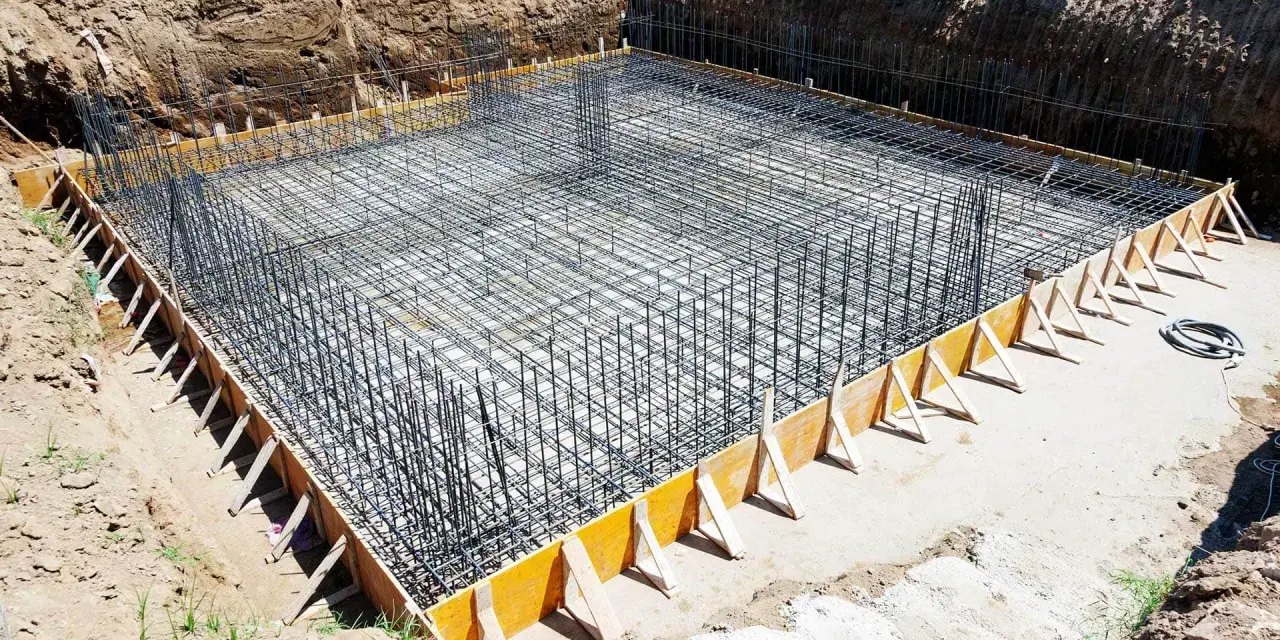

Zbrojenie fundamentu decyduje o tym, czy ława lub płyta przeniesie obciążenia bez pękania, rys i kosztownych poprawek. Praktyczna odpowiedź na pytanie, jak zrobić zbrojenie, zaczyna się nie od giętarki, tylko od projektu, gruntu i poprawnego doboru stali. Poniżej rozkładam temat na konkretne kroki: od wyboru średnic i otuliny, przez wiązanie kosza, aż po kontrolę przed betonowaniem.
Najważniejsze rzeczy, które trzeba ustalić przed wiązaniem stali
- Projekt ma pierwszeństwo przed gotowymi schematami z internetu, bo to on określa średnice, rozstaw i otulinę.
- W ławach fundamentowych najczęściej spotyka się 4 pręty podłużne i strzemiona z drutu 6 mm, ale to tylko typowy punkt wyjścia.
- Otulina betonu w fundamencie jest większa niż w wielu innych elementach i zwykle mieści się w zakresie około 5-7 cm, zależnie od projektu.
- Stal musi być czysta, nieoblodzona i dobrze podparta na dystansach, bo bez tego kosz przesuwa się przy zalewaniu.
- Naroża, zakłady i strefy skupionych obciążeń wymagają większej uwagi niż prosty odcinek ławy.
Od czego zależy układ zbrojenia w fundamencie
Ja zawsze zaczynam od pytania, jaki to w ogóle fundament i co przewidział konstruktor. Inaczej zbroi się ławę pod ścianę nośną, inaczej płytę fundamentową, a jeszcze inaczej stopę pod słup. Grunt też ma znaczenie: na stabilnym podłożu układ bywa prostszy, ale przy słabszych warunkach, większych obciążeniach albo w miejscach z piwnicą projekt potrafi mocno się zmienić.

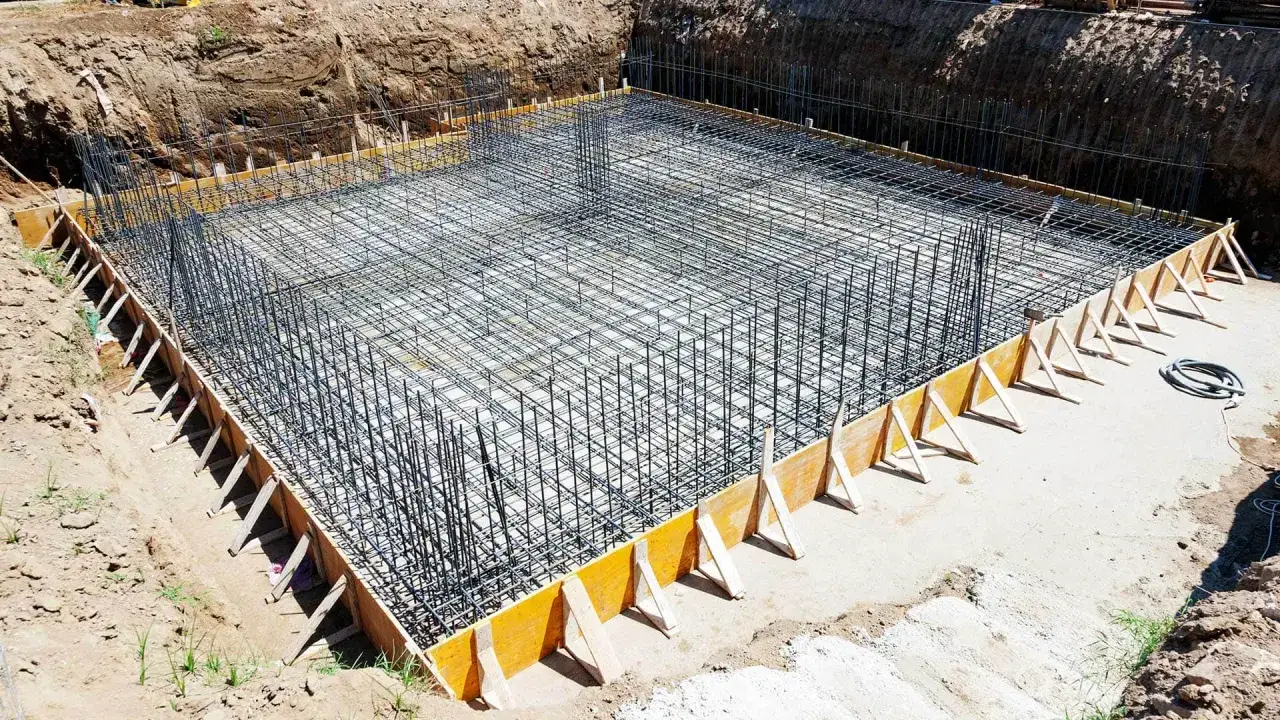

W praktyce najwięcej domów jednorodzinnych nadal opiera się na ławach fundamentowych. Tam najczęściej pojawia się klasyczny kosz z prętów podłużnych i strzemion, ale nie traktowałbym tego jako uniwersalnego przepisu. Jak podaje Budujemy Dom, w typowym rozwiązaniu dla ławy często spotyka się cztery pręty podłużne i strzemiona z drutu 6 mm, jednak ostateczny układ zawsze powinien wynikać z projektu.
| Typ elementu | Jak zwykle wygląda zbrojenie | Co to oznacza w praktyce |
|---|---|---|
| Ława fundamentowa | Kosz z prętów podłużnych i strzemion | Najbardziej „czytelny” i najczęstszy układ w domu jednorodzinnym |
| Płyta fundamentowa | Siatka górna i dolna, lokalne dozbrojenia | Więcej zależy od obliczeń niż od prostego schematu |
| Stopa fundamentowa | Wzmocnienia lokalne, kosze lub siatki | Kluczowe są punkty podparcia i naroża |
Jeśli projektant przewidział inny układ niż „standard z internetu”, nie improwizowałbym. Zmiana średnicy albo rozstawu bez przeliczenia może bardziej zaszkodzić niż pomóc. Skoro wiesz już, od czego zależy schemat, przechodzę do samej stali i osłony betonowej.
Jak dobrać stal, średnice i otulinę
W fundamentach pracujących w gruncie liczy się nie tylko wytrzymałość stali, ale też to, jak jest chroniona betonem. Stal żebrowana daje lepszą przyczepność do betonu niż gładka, dlatego na pręty główne stosuje się właśnie ją, a gładką zostawia raczej na strzemiona albo elementy pomocnicze, jeśli projekt tak przewiduje. W starszych opisach wciąż spotkasz oznaczenia AIII i AIIIN, a w nowszych dokumentacjach najczęściej pojawia się stal klasy B500.
Z kolei w materiałach ITB dla zbrojenia głównego fundamentów spotyka się otulinę rzędu 7 cm, co dobrze pokazuje, że fundament nie powinien być traktowany jak zwykła wylewka wewnętrzna. W praktyce budowlanej rozsądnie myśli się o zakresie około 5-7 cm, ale to zawsze trzeba zestawić z projektem i warunkami ekspozycji.
| Element | Typowy zakres | Po co to się robi |
|---|---|---|
| Pręty podłużne | Ø12-16 mm | Przenoszą rozciąganie wzdłuż ławy |
| Strzemiona | Ø6 mm | Utrzymują geometrię kosza i spinają pręty |
| Otulina | około 5-7 cm | Chroni stal przed wilgocią i korozją |
| Dystanse | dobrane do otuliny | Nie pozwalają koszowi opaść na grunt |
Ja nigdy nie kładę prętów bezpośrednio na ziemi, nawet jeśli wykop wygląda „równo”. Wystarczy jedna nierówność, żeby otulina w jednym miejscu zniknęła. Dobrze dobrana stal to dopiero połowa sukcesu, więc teraz pokazuję sam proces montażu.
Jak wykonać kosz zbrojeniowy krok po kroku
- Przygotuj podłoże i sprawdź, czy w wykopie nie ma błota, wody ani luźnej ziemi. Jeśli fundament ma iść na chudym betonie, kosz ustawiasz już na stabilnym podkładzie.
- Rozłóż dolne pręty podłużne zgodnie z rysunkiem. Nie docinaj ich „na oko” i nie skracaj zakładów, żeby tylko pasowały do wykopu.
- Załóż strzemiona i rozstaw je równomiernie. W strefach naroży oraz przy miejscach koncentracji obciążeń projekt często wymaga większego zagęszczenia.
- Zwiąż wszystkie połączenia drutem wiązałkowym. Chodzi o to, żeby kosz trzymał geometrię, a nie o tworzenie sztywnej klatki, którą trudno jeszcze skorygować.
- Ułóż górne pręty lub lokalne dozbrojenia, jeśli przewiduje je projekt. Nie każdy kosz będzie wyglądał identycznie, bo zależy to od szerokości ławy i sposobu obciążenia.
- Ustaw dystanse boczne i dolne. To one pilnują otuliny, a nie „dokładne oko” wykonawcy.
- Na końcu sprawdź poziom, osiowość i szerokość kosza. Dopiero wtedy ma sens zamawiać beton.
Na tym etapie najważniejsza jest dokładność, nie tempo. Kosz, który wygląda dobrze na zdjęciu, ale opadnie przy betonowaniu, jest po prostu błędem w innym opakowaniu. Gdy sama technika wiązania jest już jasna, warto policzyć jeszcze ilość stali i zobaczyć, jak łatwo niepotrzebnie przewymiarować zamówienie.
Ile stali zwykle schodzi i jak nie przewymiarować zamówienia
W praktyce dobrze jest liczyć nie tylko sztuki prętów, ale też ich masę. To ułatwia zamówienie i pozwala od razu wyłapać absurdalne rozbieżności. Dla samej części podłużnej można przyjąć orientacyjnie taki przelicznik:
| Układ prętów | Orientacyjna masa samych prętów podłużnych | Komentarz |
|---|---|---|
| 4 × Ø12 | około 3,55 kg/m | Najczęstszy wariant w prostszych ławach |
| 4 × Ø14 | około 4,80 kg/m | Stosowany tam, gdzie obciążenia są większe |
| 4 × Ø16 | około 6,31 kg/m | Wchodzą w grę mocniej obciążone lub szersze ławy |
Do tego dochodzą strzemiona, zakłady, wygięcia i odpady po cięciu. Dlatego całkowita masa kosza ławy bardzo często ląduje w okolicach 5-7 kg na metr bieżący, choć w konkretnym projekcie może być mniej albo więcej. Ja zwykle dodaję niewielki zapas, bo lepiej mieć kilka procent rezerwy niż zatrzymać robót, gdy zabraknie jednego pakietu stali.
Najważniejsze jest jednak to, by nie zamawiać materiału „pod podobny dom”, tylko pod własny rysunek. Różnica kilku milimetrów w średnicy albo kilku centymetrów w rozstawie szybko przekłada się na wagę, sztywność i nośność. A skoro materiał już jest policzony, zostaje ostatni filtr: błędy, które psują fundament najczęściej.
Najczęstsze błędy, które osłabiają fundament
Tu zwykle nie ma jednej katastrofalnej pomyłki. Najgorsze są drobne uchybienia, które sumują się w jeden słaby element. I właśnie dlatego tak często powtarzam, że w zbrojeniu nie wygrywa się „sprytem”, tylko konsekwencją.
- Za mała otulina - pręty leżą zbyt blisko gruntu albo szalunku i są narażone na korozję.
- Brak dystansów - kosz opada przy betonowaniu i cała geometria przestaje się zgadzać.
- Brudna lub zanieczyszczona stal - błoto, lód, tłuszcz i łuszcząca się rdza pogarszają przyczepność.
- Zbyt krótkie zakłady - pręty łączy się na styk, choć powinny być zakotwione zgodnie z projektem.
- Ignorowanie naroży - to właśnie tam konstrukcja najczęściej pracuje najmocniej.
- Spawanie bez uzasadnienia - jeśli projekt nie przewiduje spoin, lepiej trzymać się wiązania i poprawnych zakładów.
Widziałem już kosze, które na pierwszy rzut oka wyglądały przyzwoicie, a po bliższym spojrzeniu miały wszystko przesunięte o kilka centymetrów. To wystarczy, żeby fundament przestał pracować tak, jak przewidział konstruktor. Dlatego przed zalaniem zawsze robię jeszcze szybki przegląd techniczny.
Co sprawdzić przed betonowaniem, żeby nie poprawiać już po fakcie
| Co sprawdzam | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Otulina | Czy dystanse utrzymują kosz na właściwej wysokości i w osi | Chroni stal przed wilgocią i odsłonięciem po rozszalowaniu |
| Geometria | Szerokość, wysokość i poziom kosza | Element musi wejść do szalunku bez „przycinania” na budowie |
| Naroża i zakłady | Czy pręty są wyprowadzone i połączone zgodnie z rysunkiem | To miejsca najbardziej wrażliwe na zarysowania i błędy wykonawcze |
| Czystość stali | Brak błota, lodu, tłuszczu i luźnej rdzy | Lepsza przyczepność betonu do zbrojenia |
| Zgodność z projektem | Średnice, rozstaw, liczbę prętów i lokalne wzmocnienia | To fundament całej nośności, nie detal kosmetyczny |
Jeśli cokolwiek nie zgadza się z rysunkiem, zatrzymałbym betonowanie i wyjaśnił sprawę z konstruktorem. Przy fundamencie poprawki po zalaniu są zawsze droższe niż godzinne opóźnienie. Na końcu zostaje już tylko jedna rzecz: podejście do całego tematu bez skrótów, bo właśnie one najczęściej kosztują najwięcej.
Co warto zapamiętać, gdy fundament ma już dostać beton
Jeżeli miałbym zostawić jedną zasadę, brzmiałaby tak: zbrojenie fundamentu nie wybacza improwizacji. Najpierw projekt i warunki gruntowe, potem dobór stali i otuliny, a dopiero na końcu samo wiązanie kosza. To kolejność, która oszczędza nerwy, pieniądze i późniejsze naprawy.
Najwięcej zyskujesz nie na „sprytnym” zastępowaniu prętów, tylko na rzetelnym ustawieniu dystansów, poprawnych narożach i czystej stali. To właśnie te detale decydują, czy fundament po latach będzie pracował spokojnie, czy zacznie pokazywać pierwsze rysy. Właśnie dlatego przy każdym takim etapie patrzę nie na to, co da się zrobić szybciej, lecz na to, co da się zrobić pewniej.
Jeśli układ zbrojenia nie zgadza się z rysunkiem, warto zatrzymać się przed betonowaniem i sprawdzić zmiany z konstruktorem. Przy fundamencie to nie jest przesada, tylko rozsądna ostrożność, która zwykle zwraca się wiele razy.
