Gdy stal w ławie fundamentowej zostanie ułożona zbyt płytko, pręty skończą się w narożniku albo kosz przesunie się podczas betonowania, problemu zwykle nie widać od razu. Dobrze zaplanowane zbrojenie fundamentu decyduje jednak o tym, jak konstrukcja przeniesie obciążenia i czy ograniczy ryzyko rys oraz nierównego osiadania. Poniżej pokazuję, jak dobiera się układ prętów, jak zachować otulinę, gdzie stosować zakłady i co sprawdzić przed zalaniem betonem.
Najważniejsze decyzje zapadają przed przyjazdem pompy do betonu
- Projekt konstrukcyjny określa średnice, liczbę i rozmieszczenie prętów.
- W typowej ławie spotyka się często 4 pręty podłużne, ale nie jest to uniwersalna recepta.
- Pręty muszą mieć odpowiednią otulinę betonową, zwykle około 5 cm przy betonowaniu bezpośrednio przy gruncie.
- Narożniki wymagają ciągłości zbrojenia, a nie prostego zetknięcia dwóch odcinków.
- Przed betonowaniem trzeba skontrolować dystanse, startery, zakłady i instalacje.
Od czego zależy układ prętów w fundamencie
Beton dobrze przenosi ściskanie, ale znacznie słabiej radzi sobie z rozciąganiem. Stal przejmuje te siły i współpracuje z betonem, dlatego liczy się nie tylko jej ilość, lecz także dokładne położenie w przekroju. Przesunięty albo źle zakotwiony pręt może nie pracować tak, jak przewidział projektant.
Nie zaczynam od pytania, ile prętów kupić. Najpierw sprawdzam rodzaj fundamentu, obciążenia budynku, szerokość ścian, warunki gruntowe i ewentualne różnice w poziomie posadowienia. Na gruncie spoistym, nasypowym, podmokłym albo nierównomiernie zagęszczonym rozwiązanie typowe może być niewystarczające.
Ława, stopa czy płyta
| Rodzaj fundamentu | Gdzie pracuje zbrojenie | Na co zwrócić uwagę |
|---|---|---|
| Ława fundamentowa | Głównie w pasach podłużnych, połączonych strzemionami | Ciągłość w narożnikach, otulina i zakotwienie |
| Stopa fundamentowa | Zwykle w dolnej siatce oraz przy połączeniu ze słupem | Przenoszenie obciążeń skupionych i startery |
| Płyta fundamentowa | W jednej lub dwóch warstwach siatek | Dystanse, przebicia pod słupami i połączenie z wieńcami |
To rozróżnienie ma znaczenie praktyczne. Zbrojenie ławy nie jest zamienne ze zbrojeniem płyty, a schemat znaleziony przy innym projekcie może wprowadzić więcej szkody niż pożytku. W dokumentacji powinny znaleźć się między innymi średnice, rozstawy, klasa stali, długości zakładów i szczegóły węzłów.

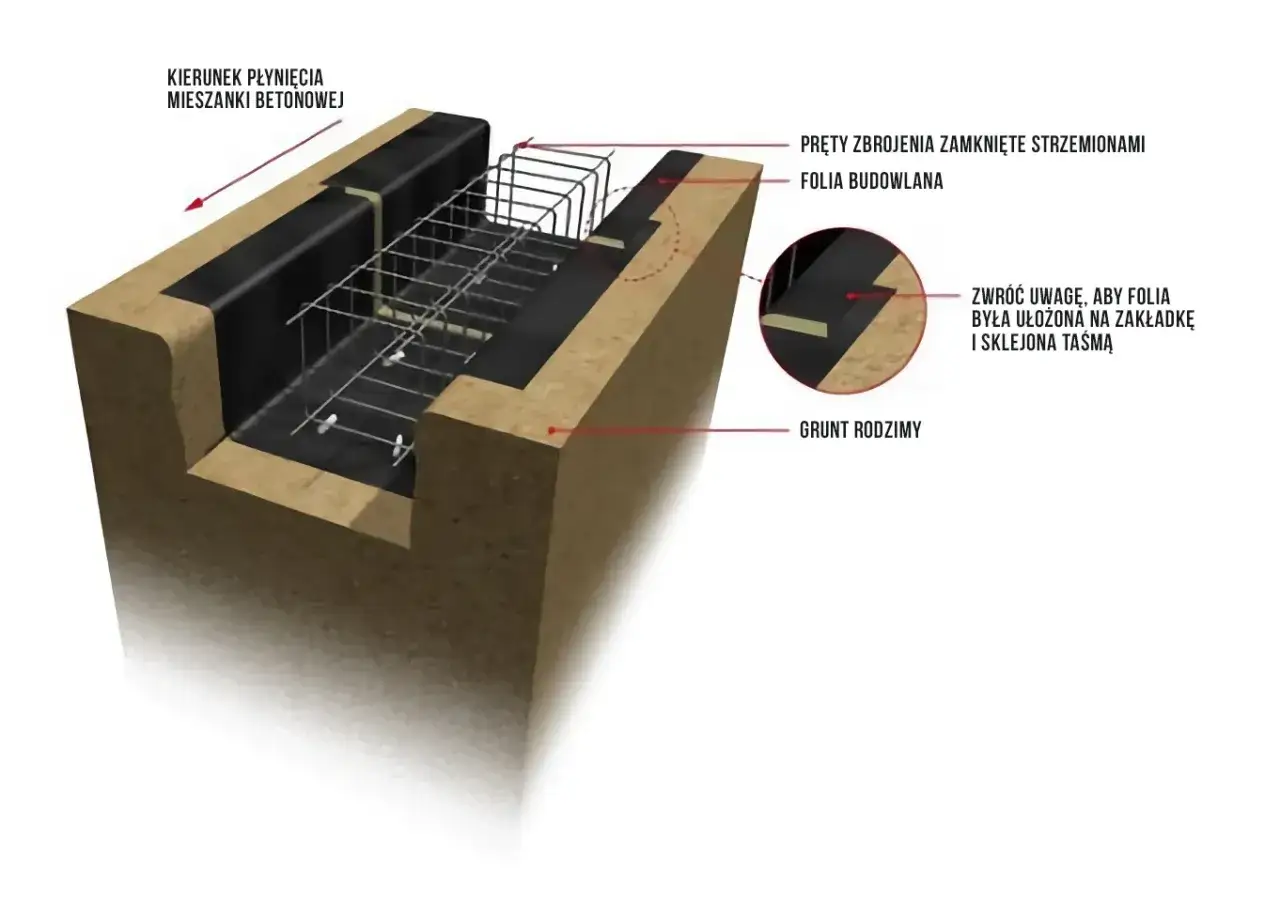

Jak wygląda typowy kosz zbrojeniowy ławy
W domu jednorodzinnym często stosuje się podłużne pręty żebrowane o średnicy 12 lub 16 mm oraz strzemiona, które utrzymują ich położenie. W wielu prostych ławach spotyka się układ czterech prętów głównych, lecz ich liczba i średnica wynikają z obliczeń, a nie z samej szerokości ławy.
Strzemiona mogą mieć przykładowo średnicę 6 mm i rozstaw około 25-30 cm, ale w strefach narożnych, przy słupach lub przy większych obciążeniach projektant może zalecić gęstszy układ. Ich zadaniem jest utrzymanie geometrii kosza oraz ograniczanie rozsuwania się prętów podczas układania i zagęszczania mieszanki.
Stal żebrowana i pomocnicza
Do prętów głównych najczęściej wykorzystuje się stal żebrowaną klasy B500, ponieważ żebra poprawiają przyczepność do betonu. Pręty gładkie mogą pojawić się w elementach pomocniczych, lecz nie należy samodzielnie zamieniać rodzaju stali wskazanego w projekcie.
Pręty łączy się zwykle drutem wiązałkowym. Spawanie ma sens tylko wtedy, gdy przewiduje je projekt i wykonuje się je z odpowiedniej stali oraz według właściwej technologii. Na zwykłej budowie mocne wiązanie jest zazwyczaj bezpieczniejszym i prostszym rozwiązaniem.
Przeczytaj również: Strop drewniany w domu murowanym - co trzeba wiedzieć?
Otulina nie jest dodatkiem
Otulina to warstwa betonu między stalą a gruntem lub deskowaniem. Chroni pręty przed wilgocią i korozją, zapewnia przyczepność oraz pozwala betonowi prawidłowo otoczyć stal. Przy ławach betonowanych bezpośrednio przy gruncie często przyjmuje się około 5 cm otuliny, ale ostateczna wartość musi wynikać z dokumentacji i warunków ekspozycji.
Kosz ustawia się na betonowych albo systemowych dystansach. Kamienie, kawałki cegieł i odpady z budowy przesuwają się pod obciążeniem i często zapadają w grunt. To drobna oszczędność, która może spowodować, że pręt znajdzie się zbyt blisko podłoża.
Wykonanie krok po kroku bez zgadywania na budowie
Największy porządek daje przygotowanie stali poza wykopem, a potem opuszczenie gotowych odcinków lub koszy na właściwe miejsce. Przed rozpoczęciem prac sprawdzam rysunki konstrukcyjne, długości prętów, miejsca zakładów oraz wszystkie elementy, które mają zostać zalane razem z fundamentem.
- Przygotuj podłoże. Usuń luźny grunt, błoto i wodę. Jeżeli projekt przewiduje chudy beton, wykonaj równą warstwę podkładową, która ułatwi ustawienie dystansów i utrzymanie wymiarów.
- Rozmieść pręty główne. Ułóż je zgodnie z projektem, zachowując odległości od krawędzi oraz przewidziane poziomy.
- Załóż strzemiona. Rozstaw powinien odpowiadać dokumentacji, a węzły trzeba związać tak, aby kosz nie zmieniał kształtu przy przenoszeniu.
- Ustaw dystanse. Zbrojenie nie może dotykać gruntu, folii ani deskowania. Dystanse powinny być rozmieszczone na tyle gęsto, aby stal nie osiadła pod własnym ciężarem.
- Wykonaj zakłady i narożniki. Pręty powinny zachować ciągłość zgodnie ze szczegółem konstrukcyjnym, a nie kończyć się dokładnie w miejscu zmiany kierunku ławy.
- Wyprowadź startery. Pionowe pręty pod trzpienie, słupy lub ściany muszą znaleźć się w odpowiednim miejscu przed betonowaniem.
- Sprawdź całość z kierownikiem budowy. Po odbiorze można dopiero zamawiać beton i rozpoczynać zalewanie.
Podczas betonowania mieszanka powinna dokładnie otoczyć stal. Wibrator wgłębny pomaga usunąć puste przestrzenie, ale nie wolno nim przesuwać prętów ani opierać go długo o kosz. Drgania mają zagęścić beton, a nie poprawiać geometrię źle przygotowanego zbrojenia.
Narożniki, zakłady i startery decydują o ciągłości konstrukcji
Najwięcej błędów widzę w miejscach, gdzie ława zmienia kierunek albo krzyżuje się z inną ławą. Proste zakończenie prętów na końcu odcinka nie zapewnia automatycznie prawidłowego przekazania sił. W zależności od rozwiązania stosuje się pręty gięte, dodatkowe pręty w kształcie L lub U albo inne detale pokazane na rysunku konstrukcyjnym.
Długość zakładu zależy między innymi od średnicy pręta, klasy betonu, gatunku stali i warunków pracy. Nie kopiowałbym wartości 40 czy 60 cm z przypadkowego poradnika. Zakład musi wynikać z projektu, a jego lokalizacja powinna być uzgodniona tak, by nie kumulować wszystkich połączeń w jednym przekroju.
Startery, czyli pionowe pręty wyprowadzone z ławy, łączą fundament z późniejszym słupem, trzpieniem lub innym elementem żelbetowym. Ich brak po zalaniu betonu jest trudny i kosztowny do naprawy, dlatego zaznaczam ich położenie na rzucie i sprawdzam przed przyjazdem mieszanki.
W tym samym momencie trzeba skoordynować przepusty, uziom fundamentowy i przejścia instalacyjne. Przewód lub rura nie powinny przypadkowo przecinać prętów głównych. Instalacje planuje się przed betonowaniem, ponieważ późniejsze kucie ławy może osłabić konstrukcję i uszkodzić izolację.
Co sprawdzić przed zalaniem ław
Odbiór zbrojenia nie powinien ograniczać się do szybkiego spojrzenia, czy stal znajduje się w wykopie. Ja sprawdziłbym kolejno wymiary ławy, osie, poziom, średnice prętów, rozstaw strzemion, zakłady, narożniki i wszystkie pręty wyprowadzone ponad beton.
- Pręty są zgodne z dokumentacją i nie mają grubej warstwy rdzy, błota, oleju ani luźnych zanieczyszczeń.
- Kosz jest stabilny i nie przesuwa się przy lekkim nacisku.
- Otulina jest zachowana z każdej strony, również od dołu.
- Dystanse są wykonane z materiału przeznaczonego do betonu i nie zapadają się w podłoże.
- W narożnikach zachowano ciągłość prętów oraz wymagane odgięcia lub dozbrojenia.
- Nie brakuje starterów, uziomu, przepustów i elementów przewidzianych w projekcie.
- Deskowanie, folia lub podłoże nie utrudnią uzyskania właściwego przekroju ławy.
Beton powinien mieć klasę określoną w projekcie, być układany możliwie bez przerw i prawidłowo zagęszczony. Po zakończeniu trzeba zadbać o pielęgnację betonu, czyli ochronę przed zbyt szybkim wysychaniem, mrozem i przegrzaniem. Samo zalanie wykopu nie kończy procesu.
Błędy, które później kosztują najwięcej
Najczęstszy błąd to wykonanie konstrukcji „jak u sąsiada”. Dwa domy mogą wyglądać podobnie, ale mieć inną szerokość, ciężar, geometrię, klasę gruntu i poziom wody. Uniwersalny kosz z czterech prętów nie zastępuje obliczeń.
Drugim problemem jest zbyt mała otulina. Stal leżąca na gruncie albo oparta na przypadkowych podkładkach szybciej traci ochronę, a jej położenie względem przekroju jest nieprawidłowe. Równie niebezpieczne bywa nadmierne podniesienie prętów, ponieważ wtedy zbrojenie może znaleźć się poza strefą, w której powinno przejmować rozciąganie.
Niepokoją mnie także pręty kończące się w narożnikach, brak starterów i cięcie stali pod przepusty bez uzgodnienia. Takich usterek nie warto maskować większą ilością betonu. Jeżeli błąd widać przed betonowaniem, trzeba go poprawić przed betonowaniem i odnotować odbiór w dokumentacji budowy.
Samodzielne wiązanie prostego kosza jest możliwe, ale dobór zbrojenia, zmiany względem projektu i odbiór konstrukcji powinny pozostać po stronie projektanta oraz kierownika budowy. Oszczędność na konsultacji jest pozorna, jeśli później trzeba odkrywać fundament, wykonywać iniekcje albo wzmacniać go dodatkowymi elementami.
Najlepsza kontrola zaczyna się przed zamówieniem stali
Jeżeli mam wskazać jedną zasadę, która robi największą różnicę, jest nią trzymanie się projektu i kontrola detali przed betonowaniem. Średnica pręta jest ważna, ale równie ważne są otulina, zakotwienie, narożniki i stabilność całego kosza.
Przed zamówieniem materiału dobrze policzyć pręty według zestawienia stali, sprawdzić długości handlowe i zaplanować miejsce cięcia oraz gięcia. Dzięki temu na budowie nie powstają przypadkowe łączenia, a ekipa nie próbuje improwizować w wykopie.
Fundament jest elementem, którego później nie da się wygodnie obejrzeć ani wymienić. Dlatego kilka dodatkowych minut na pomiar, zdjęcia i odbiór przed zalaniem ma większą wartość niż poprawki wykonywane po związaniu betonu.
