Planujesz budowę domu, drogę dojazdową albo zakup działki i chcesz wiedzieć, jak naprawdę zmienia się wysokość gruntu? Profil terenu pokazuje przebieg powierzchni wzdłuż wybranej linii, dzięki czemu można ocenić spadki, obniżenia i wzniesienia jeszcze przed rozpoczęciem prac. Wyjaśniam, jak czytać taki wykres, kiedy wystarczy analiza w Geoportalu, a kiedy potrzebny jest dokładny pomiar geodezyjny.
Najważniejsze informacje o analizie wysokości działki
- Profil wysokościowy przedstawia zmiany rzędnej terenu wzdłuż konkretnej linii.
- Spadek 10% oznacza różnicę wysokości 3 metrów na odcinku 30 metrów.
- Geoportal pozwala szybko ocenić ukształtowanie gruntu, ale nie zastępuje pomiaru do projektu budowlanego.
- Mapa do celów projektowych zawiera dokładniejsze dane potrzebne architektowi i projektantowi.
- Błędna ocena wysokości może oznaczać większe koszty fundamentów, nasypów, odwodnienia i murów oporowych.
Co dokładnie pokazuje profil wysokościowy
To graficzne przedstawienie zmian wysokości gruntu wzdłuż wyznaczonej trasy. Na osi poziomej znajduje się zwykle odległość, a na osi pionowej rzędna wysokościowa, czyli wysokość punktu względem przyjętego układu odniesienia. Taki zapis pozwala zobaczyć, czy teren opada równomiernie, ma lokalne zagłębienie albo nagle przechodzi w strome zbocze.
Linia może przebiegać przez działkę, wzdłuż planowanej drogi, przyłącza kanalizacyjnego lub ściany budynku. Sam wykres nie opisuje całej powierzchni parceli, tylko jej wysokość na wybranym kierunku. To ważne, bo działka może wyglądać na równą od strony ulicy, a jednocześnie wyraźnie opadać w kierunku ogrodu.
Jak odczytać spadek
Spadek oblicza się, dzieląc różnicę wysokości przez długość odcinka i mnożąc wynik przez 100. Jeżeli początek terenu znajduje się na wysokości 154,2 m, a punkt oddalony o 30 m ma wysokość 151,2 m, różnica wynosi 3 m. Otrzymujemy więc spadek 10%, czyli 10 cm różnicy wysokości na każdy metr.
W dokumentacji można spotkać także spadek zapisany w stopniach. Dla inwestora ważniejsza jest jednak praktyczna interpretacja. Niewielkie nachylenie może ułatwić odprowadzenie wody, natomiast większe wymaga już przemyślenia poziomu posadowienia, wjazdu i tarasu.
Profil a przekrój terenu
W języku potocznym te określenia bywają używane zamiennie. Technicznie profil pokazuje zmianę wysokości wzdłuż wybranej linii, natomiast przekrój jest pionowym obrazem terenu i może dodatkowo przedstawiać warstwy gruntu, konstrukcję drogi albo elementy projektowane. Przy budowie domu oba opracowania mogą się uzupełniać, ale nie są tym samym dokumentem.Dlaczego ukształtowanie gruntu ma znaczenie przy budowie domu
Różnica wysokości wpływa na znacznie więcej niż wygląd ogrodu. Oddziałuje na poziom posadzki parteru, głębokość wykopu, długość przyłączy, sposób wykonania zjazdu i kierunek spływu wód opadowych. Im wcześniej te zależności zostaną rozpoznane, tym łatwiej dopasować projekt do działki.
Na parceli ze spadkiem projektant może zaproponować częściowe zagłębienie budynku, dom podpiwniczony albo posadowienie kilku fragmentów na różnych poziomach. Czasem najlepszym rozwiązaniem jest przesunięcie budynku o kilka metrów. Taka decyzja może ograniczyć ilość robót ziemnych bardziej niż późniejsze szukanie oszczędności na materiałach.
Najważniejsze obszary zastosowania

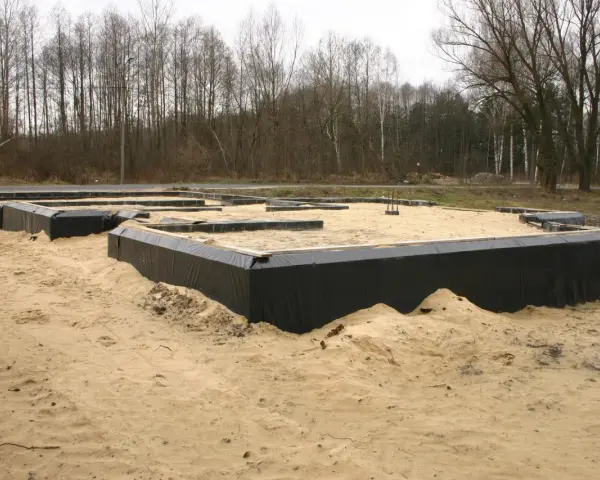

- Fundamenty - pomagają ustalić poziom posadowienia i zakres wykopu.
- Droga oraz zjazd - pokazują, czy samochód będzie mógł bezpiecznie pokonać różnicę wysokości.
- Kanalizacja - pozwalają ocenić, czy odpływ grawitacyjny jest możliwy bez przepompowni.
- Odwodnienie - wskazują naturalny kierunek spływu wody podczas intensywnych opadów.
- Tarasy i ogród - ułatwiają zaplanowanie murków, schodów, skarp i poziomych fragmentów terenu.
Przykładowo, różnica 1,5 m między ulicą a miejscem planowanego garażu może wydawać się niewielka. Jeżeli jednak trzeba ją pokonać na krótkim podjeździe, powstaje duże nachylenie, które wpływa na komfort zimą, odwodnienie i możliwość wykonania bramy zgodnie z projektem.
Jak uzyskać wiarygodne dane o wysokości działki

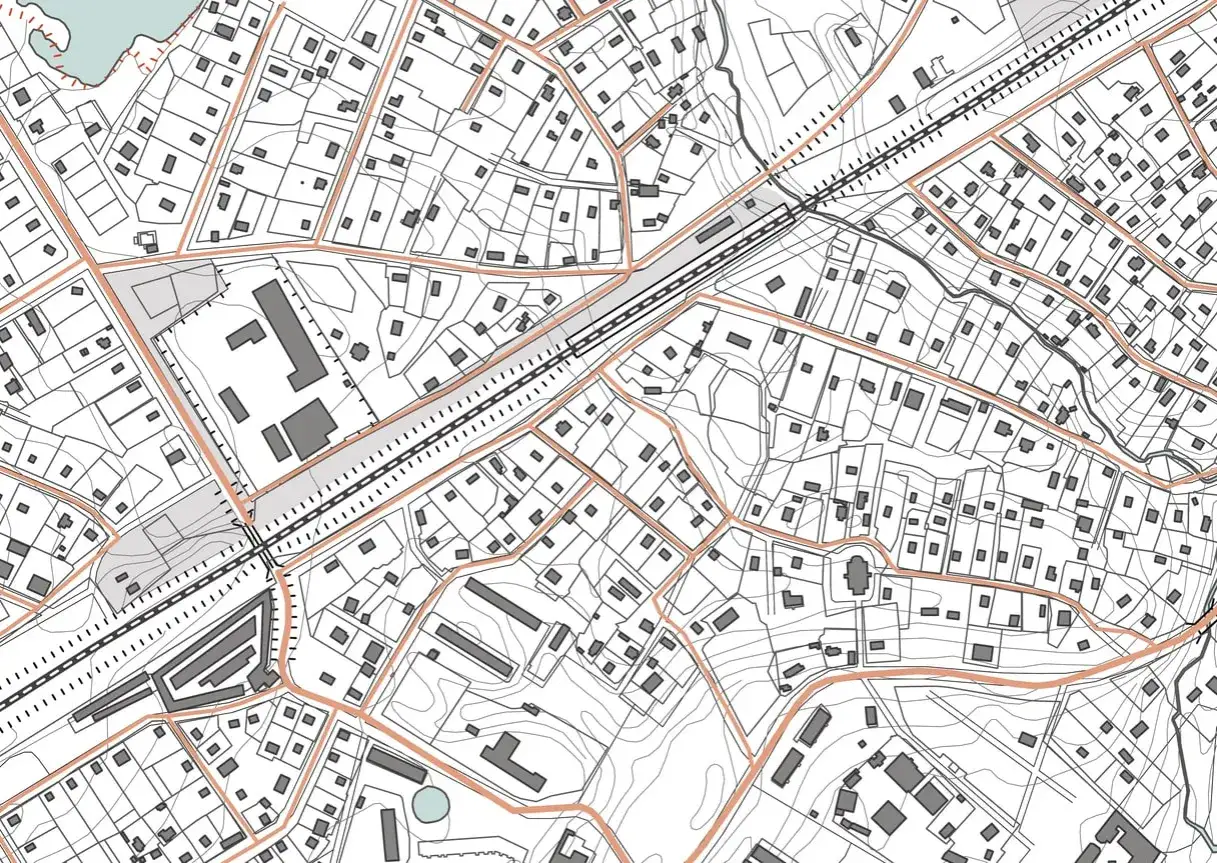

Najprostsza analiza zaczyna się od danych wysokościowych dostępnych w Geoportalu krajowym. W narzędziu do generowania profilu można wyznaczyć linię na mapie i otrzymać wykres przebiegu gruntu. W zależności od wybranego modelu analiza może dotyczyć samej powierzchni terenu albo także obiektów znajdujących się na gruncie, takich jak drzewa i zabudowania.
To dobre rozwiązanie na etapie zakupu działki lub wstępnej rozmowy z architektem. Wynik należy jednak traktować jako analizę orientacyjną. Dane ogólnokrajowe mają określoną rozdzielczość i dokładność, a na małej parceli pojedynczy nasyp, rów lub skarpa mogą nie być pokazane wystarczająco precyzyjnie.
Kiedy potrzebny jest geodeta
Do projektu budowlanego potrzebne są aktualne dane terenowe zebrane w ramach opracowania geodezyjnego. Geodeta wykonuje pomiary, sprawdza stan faktyczny i przygotowuje mapę do celów projektowych, na której mogą znaleźć się punkty wysokościowe, warstwice, granice, uzbrojenie i istniejące obiekty.
Mapa projektowa nie powstaje wyłącznie przez wydrukowanie mapy z internetu. Materiały z zasobu są weryfikowane w terenie, a w razie potrzeby uzupełniane o nowe pomiary. Czas realizacji zależy od lokalizacji i zakresu pracy, ale w praktyce trzeba liczyć się z kilkoma dniami roboczymi do kilku tygodni.
| Źródło danych | Do czego wystarczy | Czego nie zastępuje |
|---|---|---|
| Geoportal i dane wysokościowe | Wstępna ocena działki, spadku i kierunku odpływu | Dokładnego pomiaru do projektu |
| Mapa zasadnicza | Orientacja w istniejących obiektach i uzbrojeniu | Aktualnej mapy projektowej bez weryfikacji terenowej |
| Mapa do celów projektowych | Projektowanie domu, przyłączy i zagospodarowania działki | Dokumentacji geotechnicznej i konstrukcyjnej |
| Pomiar uzupełniający geodety | Sprawdzenie konkretnych punktów, skarp i poziomów | Samodzielnej oceny warunków gruntowych |
Jak przeanalizować działkę przed zakupem
Przed podpisaniem umowy sprawdziłbym kilka przekrojów, a nie tylko jedną linię poprowadzoną przez środek parceli. Najbardziej przydatne są trasy od drogi do planowanego domu, wzdłuż dłuższej granicy oraz między najwyższym i najniższym punktem terenu. Taki prosty zestaw często pokazuje problemy, których nie widać podczas krótkiej wizyty.
- Ustal granice działki i zaznacz miejsce planowanego budynku.
- Wyznacz kierunek od drogi do domu oraz od domu do najniższego punktu parceli.
- Odczytaj różnicę wysokości i policz przybliżony spadek.
- Sprawdź, czy teren nie ma lokalnego obniżenia mogącego gromadzić wodę.
- Porównaj wynik z położeniem kanalizacji, drogi i sąsiednich działek.
- Przed zakupem droższej lub mocno nachylonej parceli zleć pomiar geodezyjny oraz analizę geotechniczną.
Ważna jest także skala wykresu. Czasem pionowa oś zostaje celowo powiększona, aby dobrze pokazać niewielkie zmiany. Taki rysunek może wyglądać bardzo stromo, choć rzeczywisty spadek wynosi zaledwie kilka procent. Zawsze odczytuję konkretne rzędne i odległości, zamiast oceniać nachylenie wyłącznie wzrokiem.
Najczęstsze błędy przy ocenie wysokości terenu
Traktowanie danych internetowych jak pomiaru budowlanego
Analiza online świetnie nadaje się do selekcji działek, ale nie powinna wyznaczać poziomu fundamentów. Różnica kilku decymetrów może mieć znaczenie dla schodów, garażu i odpływu kanalizacji, dlatego na etapie projektu potrzebne są lokalne pomiary o odpowiedniej dokładności.
Sprawdzanie tylko jednego kierunku
Jedna linia nie opisuje całej parceli. Teren może opadać wzdłuż działki, ale jednocześnie przechylać się poprzecznie w stronę sąsiada. Pominięcie tego faktu prowadzi do błędnego zaplanowania odwodnienia albo konieczności wykonywania dodatkowych murów oporowych.
Pomijanie wody i warunków gruntowych
Sam spadek nie mówi, czy podłoże jest stabilne ani jak szybko woda wsiąka w grunt. Na działce ze skarpą potrzebna może być opinia geotechniczna, szczególnie gdy planuje się podpiwniczenie, wysoki nasyp lub mur oporowy. Profil wysokościowy pokazuje geometrię terenu, ale nie zastępuje badań gruntu.
Przeczytaj również: Pomiary geodezyjne przy budowie domu - kiedy są potrzebne?
Wyrównywanie działki bez analizy kosztów
Pomysł „wyrównamy wszystko” brzmi prosto, dopóki nie trzeba wywieźć nadmiaru ziemi, dowieźć kruszywa i zagęścić nasypu. Czasem pozostawienie naturalnego spadku i dopasowanie bryły domu jest tańsze oraz bezpieczniejsze niż tworzenie dużej, sztucznej platformy.
Wysokości działki najlepiej sprawdzić przed wyborem projektu
Dobrze wykonana analiza nie musi od razu oznaczać kosztownego opracowania. Na początku wystarczy sprawdzić dane wysokościowe, policzyć spadki i zobaczyć, czy droga, dom oraz kanalizacja mogą znaleźć się na logicznych poziomach. To szybki sposób na odrzucenie działek, które tylko na zdjęciach wyglądają na łatwe do zabudowy.
Jeżeli parcela ma wyraźne nachylenie, skarpę albo widoczne problemy z wodą, nie oszczędzałbym na konsultacji z geodetą i projektantem. Kilka godzin analizy przed zakupem może uchronić przed kosztami, które pojawiają się dopiero po wykonaniu wykopu.
Najrozsądniejsza kolejność jest prosta: najpierw orientacyjna ocena, później pomiar geodezyjny, a dopiero na końcu wybór projektu i ustalenie poziomu posadowienia. Dzięki temu dom dopasowuje się do działki, zamiast zmuszać teren do kosztownych i ryzykownych zmian.
