Najważniejsze informacje o liniach stosowanych na mapach
- Linia ciągła zwykle pokazuje istniejący i wyraźnie zdefiniowany obiekt, na przykład krawędź budynku, drogę lub granicę.
- Linia przerywana często oznacza przebieg niewidoczny w terenie, projektowany, orientacyjny albo wymagający sprawdzenia w legendzie.
- Granica działki nie zawsze jest widoczna w terenie i nie powinna być wyznaczana wyłącznie na podstawie wydruku mapy.
- Kolor i styl kreski pomagają odróżnić sieci uzbrojenia, drogi, cieki, granice administracyjne i elementy planowane.
- Legenda mapy ma pierwszeństwo przed ogólnymi zasadami, ponieważ oznaczenia mogą różnić się zależnie od rodzaju mapy i skali.
Od czego zacząć odczytywanie linii na mapie

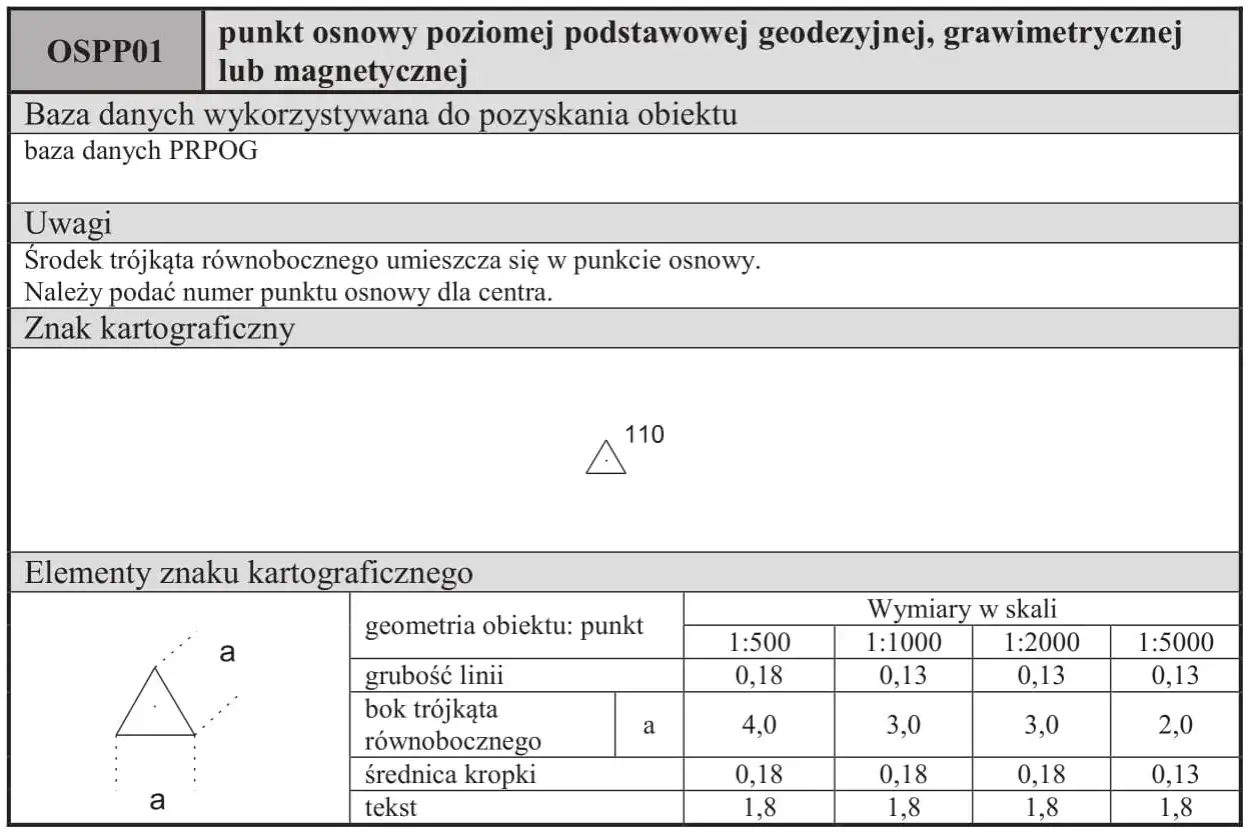

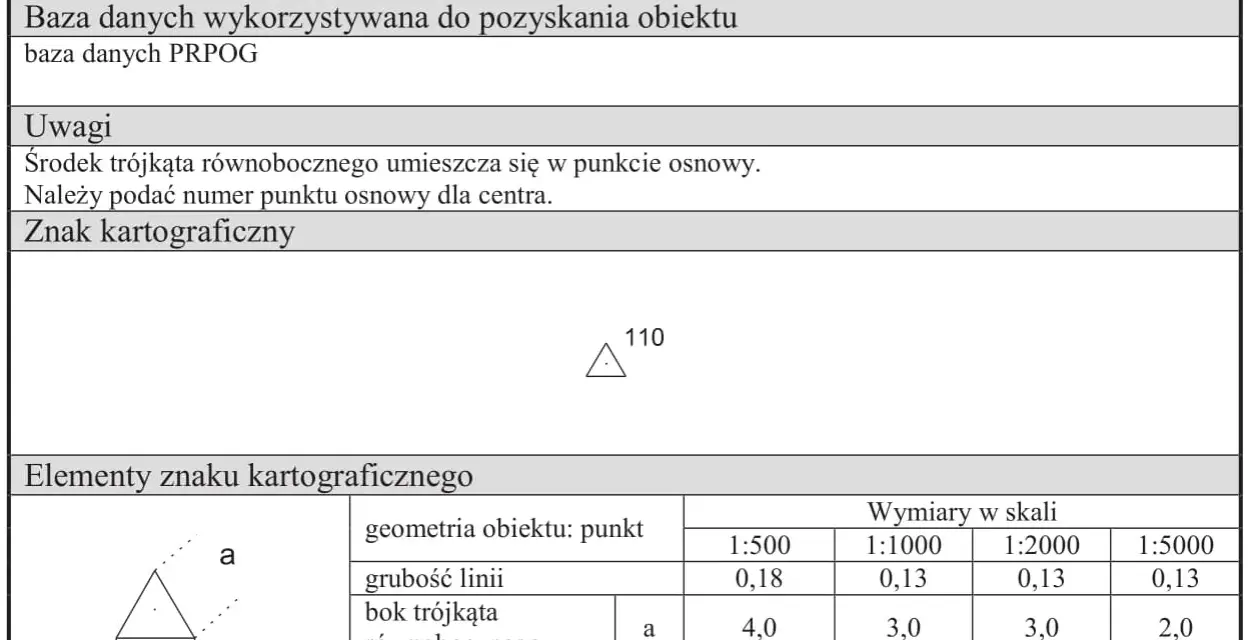

Najpierw sprawdzam, z jakim rodzajem mapy mam do czynienia. Mapa ewidencyjna pokazuje przede wszystkim działki, budynki i użytki gruntowe, mapa zasadnicza zawiera również wiele elementów topograficznych oraz sieci uzbrojenia, a mapa do celów projektowych służy przygotowaniu inwestycji. Ten sam styl kreski może mieć inne znaczenie w opracowaniu geodezyjnym, planie miejscowym lub zwykłej mapie turystycznej.Drugim krokiem jest odszukanie legendy. To właśnie ona rozstrzyga, czy cienka linia oznacza granicę, przewód, warstwicę czy element projektowany. W mapach cyfrowych znaczenie ma także włączona warstwa. Po wyłączeniu części danych linia może wyglądać jak przypadkowy znak, choć w rzeczywistości należy do konkretnej kategorii obiektów.
Trzeba też zwrócić uwagę na skalę. Na mapie w skali 1:500 można pokazać znacznie więcej szczegółów niż na opracowaniu w skali 1:10 000. Przy dużym pomniejszeniu niektóre obiekty są przesuwane, upraszczane albo przedstawiane symbolicznie, dlatego nie należy mierzyć położenia działki z przypadkowego zrzutu ekranu.
Linia a znak liniowy
W kartografii linia jest tak zwanym znakiem liniowym, czyli sposobem przedstawienia obiektu, którego długość i przebieg mają znaczenie. Rzeka, droga, granica administracyjna czy kabel mogą być pokazane jako linie, choć w rzeczywistości część z nich ma określoną szerokość albo przebiega pod ziemią.
To ważne rozróżnienie przy analizie działki. Kreska na mapie nie zawsze wskazuje fizyczną krawędź obiektu. Może wyznaczać jego oś, oś przewodu, granicę pasa drogowego albo umowny przebieg strefy.
Co oznacza linia ciągła, przerywana i punktowa
Najczęściej spotykane style kreskowania to linia ciągła, przerywana, punktowa oraz kombinacje punktów i kresek. Nie ma jednak jednej uniwersalnej reguły, według której każda linia przerywana na każdej mapie oznacza dokładnie to samo. Styl jest wskazówką, a nie samodzielną odpowiedzią.
| Wygląd linii | Typowe znaczenie | Na co uważać |
|---|---|---|
| ciągła | istniejąca granica, krawędź obiektu, droga, ciek lub przewód | może przedstawiać oś albo obrys, a nie szerokość całego obiektu |
| przerywana | obiekt podziemny, projektowany, niewidoczny lub orientacyjny | znaczenie zależy od legendy i rodzaju opracowania |
| punktowa | granica pomocnicza, strefa, przebieg przybliżony lub element o szczególnym statusie | pojedyncze kropki mogą być częścią większego symbolu |
| punktowo-kreskowa | osie, linie rozgraniczające, granice specjalne lub elementy infrastruktury | łatwo pomylić ją z granicą działki albo przewodem |
| podwójna | często krawędzie drogi, torowiska, cieku lub pasa terenu | odstęp między liniami może mieć znaczenie graficzne, ale nie zawsze odpowiada skali |
Linia ciągła zwykle sugeruje, że obiekt został przedstawiony jako ustalony i istniejący. Przykładem może być obrys budynku, krawędź jezdni albo widoczny rów. Nie oznacza to jednak, że każdy taki element został pomierzony w tym samym czasie. Aktualność mapy zawsze trzeba ocenić na podstawie jej daty i dokumentacji.
Linie przerywane często stosuje się przy obiektach niewidocznych bezpośrednio w terenie. Dotyczy to między innymi części sieci podziemnych, projektowanych dróg, przewidywanych granic lub elementów odtworzonych na podstawie innych materiałów. Z mojego doświadczenia wynika, że właśnie przerywane oznaczenia najczęściej prowadzą do błędnych interpretacji, bo czytelnik traktuje je jak pewny ślad w terenie.
Granice działek i linie ważne przy zakupie gruntu
Na mapie ewidencyjnej najważniejsze dla właściciela są granice działek ewidencyjnych, numery działek i punkty graniczne. Linia obwodowa pokazuje przebieg działki w dokumentacji, ale nie jest automatycznie dowodem, że w tym samym miejscu znajduje się płot, miedza lub inny znak widoczny na gruncie.
To rozbieżność, którą przy zakupie nieruchomości traktuję bardzo poważnie. Ogrodzenie mogło powstać kilkadziesiąt lat temu, zostać przesunięte albo ustawione według starego pomiaru. Z kolei mapa mogła zawierać dane o różnej dokładności. Mapa ewidencyjna nie zastępuje geodezyjnego ustalenia granic.
Granica działki a granica użytku
Na jednym arkuszu mogą występować również kontury użytków gruntowych, na przykład gruntu ornego, łąki, lasu, drogi lub terenu zabudowanego. Taka linia pokazuje sposób sklasyfikowania fragmentu terenu, a nie prawo własności. Pomylenie tych dwóch oznaczeń może prowadzić do błędnego założenia, że część działki należy do sąsiada albo odwrotnie.Linie administracyjne i planistyczne
Innym typem są granice obrębów, gmin, powiatów i województw. W dokumentach planistycznych pojawiają się natomiast linie rozgraniczające tereny o różnym przeznaczeniu, na przykład zabudowę mieszkaniową, drogę, zieleń lub usługi. Nie są one tym samym co granice działek.
Jeżeli sprawdzam możliwość budowy domu, porównuję mapę działki z miejscowym planem zagospodarowania przestrzennego albo decyzją o warunkach zabudowy. Dopiero takie zestawienie pokazuje, czy przez nieruchomość przebiega planowana droga, pas techniczny lub inna linia ograniczająca sposób zagospodarowania.
Linie sieci uzbrojenia terenu wymagają szczególnej ostrożności
Na mapie zasadniczej i mapie do celów projektowych można znaleźć przewody wodociągowe, kanalizacyjne, gazowe, elektroenergetyczne, telekomunikacyjne oraz ciepłownicze. Dane o tych obiektach gromadzi się między innymi w systemie GESUT, czyli geodezyjnej ewidencji sieci uzbrojenia terenu.
Sieć może być pokazana linią ciągłą, przerywaną albo innym symbolem, a kolor często wskazuje jej rodzaj. Nie należy jednak zapamiętywać kolorów jako uniwersalnego kodu dla każdej mapy. Wydruk z pracowni geodezyjnej, Geoportalu i projektu branżowego może stosować różne zasady prezentacji.
Jeszcze ważniejszy jest status przewodu. Linia może oznaczać sieć czynną, nieczynną, projektowaną albo przebieg przybliżony. Przebieg podziemnego przewodu nie daje prawa do rozpoczęcia robót bez dodatkowego sprawdzenia, zwłaszcza gdy planowany jest wykop pod fundament, przyłącze lub ogrodzenie.
Przeczytaj również: Odległość domu od granicy działki - kiedy 3 m, a kiedy 4 m?
Jak wykorzystać te informacje przed budową
- Sprawdź, czy mapa jest aktualna i do jakiego celu została sporządzona.
- Odczytaj legendę oraz nazwy warstw, a nie tylko kolor linii.
- Porównaj przebieg sieci z projektem zagospodarowania działki.
- W razie niezgodności z terenem skonsultuj mapę z geodetą lub właściwym gestorem sieci.
- Przed wykopami ustal faktyczne położenie przewodów zgodnie z wymaganiami wykonawcy i właściciela sieci.
Geoportal jest dobrym narzędziem do wstępnego rozpoznania terenu, ale nie powinien być jedyną podstawą decyzji projektowej. Publiczna mapa pomaga zobaczyć układ działek i część danych o uzbrojeniu, jednak nie zastępuje mapy do celów projektowych ani dokumentacji otrzymanej od geodety.
Linie terenu i obiektów widocznych na mapie
Nie wszystkie kreski dotyczą własności lub infrastruktury. Na mapach topograficznych spotkamy między innymi rzeki, rowy, drogi, ścieżki, linie kolejowe, granice lasów oraz warstwice, czyli linie łączące punkty o tej samej wysokości. Dzięki warstwicom można ocenić nachylenie działki i kierunek spływu wody.
Gdy warstwice leżą blisko siebie, teren jest bardziej stromy. Duże odstępy sugerują łagodniejsze nachylenie, choć interpretacja zależy od różnicy wysokości między kolejnymi liniami. Przy planowaniu domu ma to praktyczne znaczenie, ponieważ spadek terenu wpływa na poziom posadowienia, odwodnienie i koszt robót ziemnych.
Drogi i cieki wodne często przedstawia się jako pojedyncze linie albo pary linii pokazujące ich krawędzie. Z kolei granica lasu może mieć nieregularny przebieg, który nie odpowiada granicy ewidencyjnej. Obrys widocznego elementu krajobrazu nie musi pokrywać się z granicą prawną.
Najczęstsze błędy przy interpretowaniu mapy
Pierwszy błąd polega na odczytywaniu znaczenia kreski bez legendy. Sam kolor lub długość przerw nie wystarczą, ponieważ oznaczenia zależą od standardu, rodzaju mapy i programu, w którym ją przygotowano.
Drugi problem to utożsamianie linii na wydruku z dokładnym położeniem obiektu w terenie. Grubość kreski może odpowiadać kilku centymetrom na papierze, ale po przeliczeniu na rzeczywiste wymiary daje już istotną różnicę. Nie należy wyznaczać narożnika budynku ani ogrodzenia „na oko” z mapy.
Trzeci błąd wynika z mieszania map o różnych celach. Mapa ewidencyjna, mapa zasadnicza, mapa do celów projektowych i plan miejscowy odpowiadają na inne pytania. Żadna z nich nie powinna być automatycznie traktowana jako pełny i aktualny obraz wszystkich warunków na działce.
Jeżeli linia ma znaczenie dla zakupu gruntu, projektu domu albo robót ziemnych, zapisuję jej symbol, nazwę warstwy i opis z legendy. Potem sprawdzam, czy potrzebna jest weryfikacja geodety, uzgodnienie branżowe lub pomiar w terenie. To krótka procedura, która często chroni przed kosztowną pomyłką.
Jak przełożyć oznaczenia z mapy na decyzję dotyczącą działki
Najprostsza zasada brzmi: najpierw ustal, co pokazuje linia, a dopiero później oceniaj jej wpływ na nieruchomość. Granica działki może mieć znaczenie prawne, przewód może ograniczać miejsce budowy, warstwica może zwiększać koszt fundamentów, a linia planistyczna może zmienić przeznaczenie części terenu.
Przy zwykłym oglądaniu mapy wystarczy legenda i znajomość podstawowych symboli. Przy zakupie gruntu lub planowaniu inwestycji potrzebne są już aktualne materiały geodezyjne oraz sprawdzenie zapisów planistycznych. Sama obecność albo brak konkretnej kreski nie przesądza jeszcze o możliwości zabudowy.
Najwięcej problemów powodują nie skomplikowane symbole, lecz założenie, że mapa pokazuje rzeczywistość bez żadnych ograniczeń. Traktuję ją jako precyzyjne narzędzie do analizy, ale zawsze z uwzględnieniem daty, skali, legendy i celu opracowania. Dzięki temu linie na mapie przestają być zagadką, a zaczynają realnie pomagać w ocenie działki i przygotowaniu budowy.
