Schemat instalacji odgromowej domu - co trzeba zaplanować?

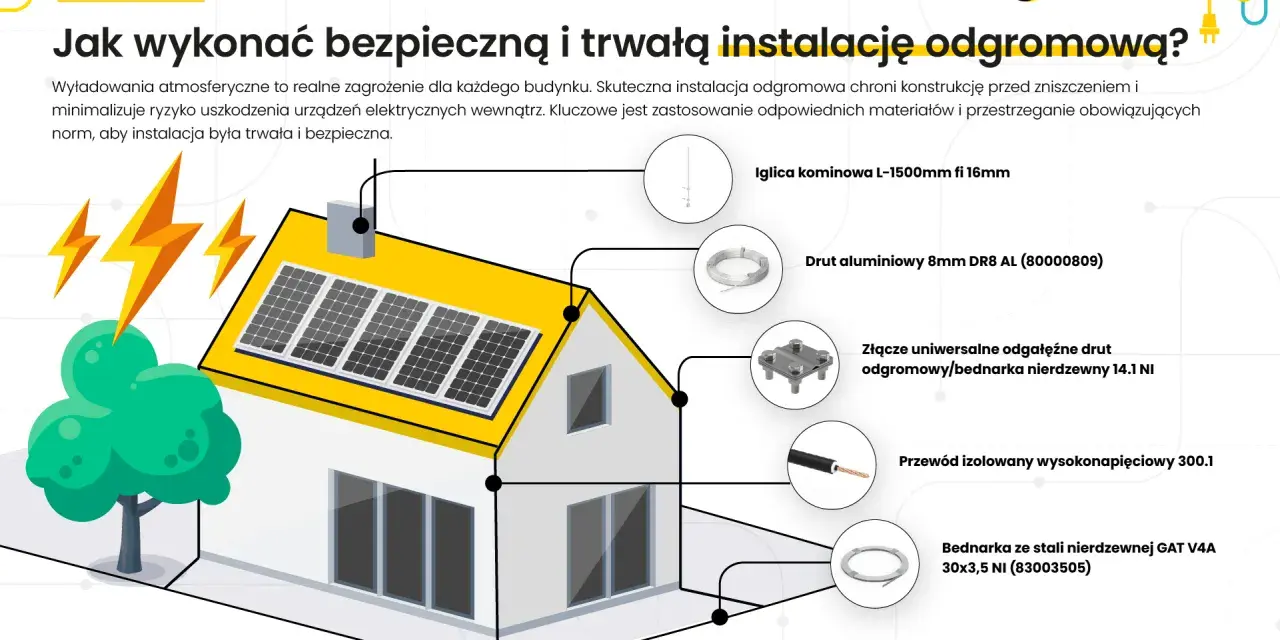

Jak czytać schemat instalacji odgromowej

Najprostszy układ można wyobrazić sobie jak zamkniętą trasę od dachu do gruntu. Na górze znajdują się zwody poziome i pionowe, niżej przewody odprowadzające, a pod powierzchnią terenu uziom. Każdy z tych elementów ma inne zadanie, dlatego sam drut zamocowany na kalenicy nie tworzy jeszcze kompletnego systemu.

W praktyce projektant dobiera przebieg przewodów tak, aby ograniczyć liczbę załamań i uniknąć niepotrzebnie długich tras. Ostry zakręt, luźne połączenie albo przerwana ciągłość mogą zwiększyć ryzyko przeskoku iskry do instalacji elektrycznej lub metalowych elementów budynku.

W Polsce podstawą projektowania jest seria norm PN-EN 62305. Obejmuje ona między innymi ocenę ryzyka, projektowanie zewnętrznej ochrony odgromowej, uziemienia i ochronę urządzeń elektrycznych przed skutkami przepięć.

Co powinno znaleźć się na dachu i elewacji

Zwody przejmują wyładowanie

Zwody poziome prowadzi się zwykle wzdłuż krawędzi dachu, kalenicy i narożników. Na dachach o bardziej skomplikowanej geometrii tworzą one siatkę. Zwody pionowe, na przykład iglice, stosuje się przy kominach, antenach, masztach, wyrzutniach i innych elementach wystających ponad połać.

Dla orientacji maksymalny wymiar oczka siatki zależy od klasy ochrony i wynosi najczęściej 5 x 5 m dla klasy I, 10 x 10 m dla klasy II, 15 x 15 m dla klasy III oraz 20 x 20 m dla klasy IV. Nie oznacza to jednak, że można samodzielnie przyjąć największą siatkę. Klasę dobiera się na podstawie analizy ryzyka i cech konkretnego budynku.

Przewody odprowadzające prowadzą prąd do ziemi

Przewody odprowadzające umieszcza się zazwyczaj na zewnętrznych ścianach, możliwie blisko narożników. W typowym domu stosuje się co najmniej dwa przewody, rozmieszczone tak, aby prąd mógł płynąć kilkoma równoległymi drogami. W większych budynkach ich liczba wynika z obwodu, klasy LPS i wymaganych odstępów.

Często stosowanym rozwiązaniem jest drut stalowy ocynkowany o średnicy 8 mm albo odpowiednia bednarka. To popularny standard wykonawczy, ale materiał, przekrój i sposób ochrony przed korozją powinny wynikać z projektu. Nie należy bez sprawdzenia łączyć miedzi, aluminium i stali, ponieważ w wilgotnym środowisku może dojść do korozji elektrochemicznej.

Przeczytaj również: Zgoda na światłowód nad działką - kiedy wystarczy, a kiedy nie

Złącze kontrolne ułatwia późniejsze pomiary

Na styku przewodu odprowadzającego z częścią uziemiającą montuje się złącze kontrolno-pomiarowe, zwykle w dostępnej puszce na elewacji. Dzięki niemu można rozłączyć odcinek instalacji i sprawdzić ciągłość oraz parametry uziemienia bez rozbierania elewacji.

Rynna lub rura spustowa może być metalowym elementem połączonym z układem, ale traktowanie jej jako jedynego przewodu odprowadzającego jest złym skrótem. Woda opadowa i połączenia mechaniczne nie dają takiej pewności jak dedykowany przewód.

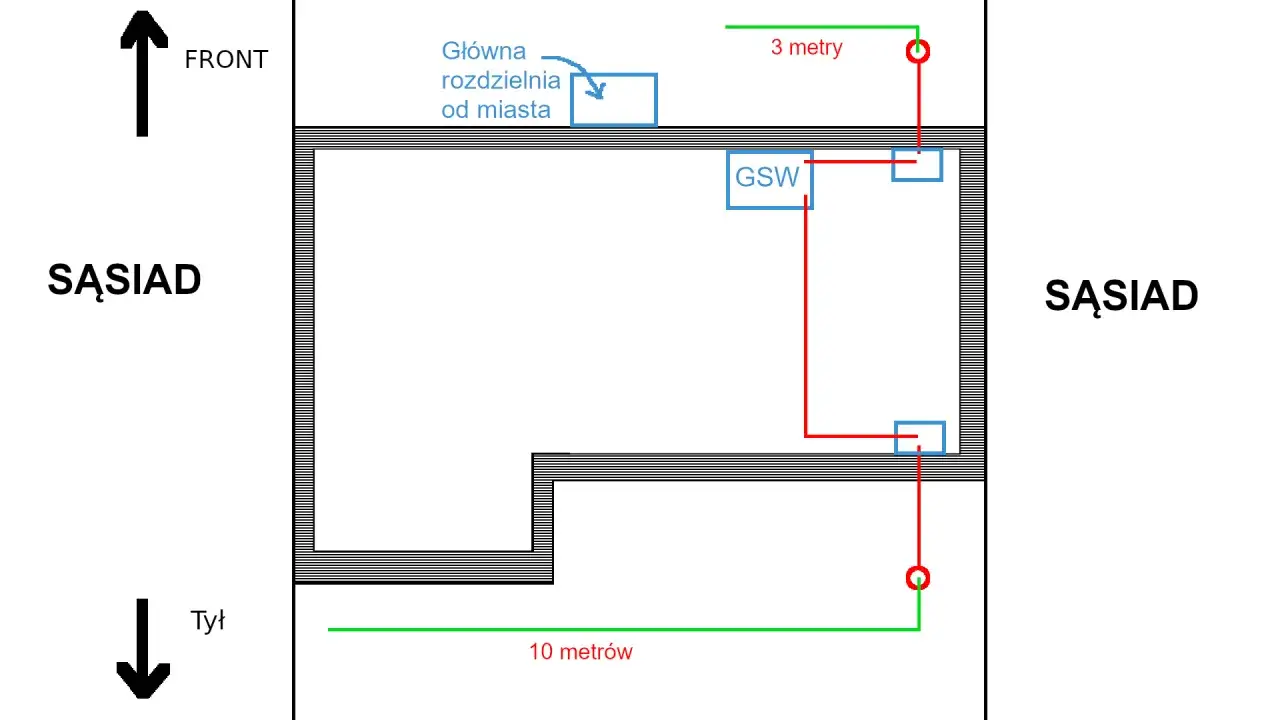

Uziom fundamentowy czy otokowy

Najlepszy moment na zaplanowanie uziemienia przypada przed wykonaniem fundamentów. Uziom fundamentowy wykorzystuje przewodzące elementy umieszczone w fundamencie i połączone z wypustami wyprowadzonymi na zewnątrz. Późniejsze odtworzenie takiego rozwiązania bywa kosztowne, dlatego decyzję trzeba podjąć na etapie projektu instalacji elektrycznych.

Popularne twierdzenie, że każdy uziom musi mieć konkretną wartość na przykład 10 Ω, jest zbyt dużym uproszczeniem. Ocenia się nie tylko rezystancję, lecz także ciągłość, geometrię, połączenia wyrównawcze i zgodność z przyjętą klasą ochrony. Ostateczny wynik powinien potwierdzić pomiar wykonany przez osobę z odpowiednimi kwalifikacjami.

Nie wolno też bezrefleksyjnie wykorzystywać metalowej instalacji wodociągowej jako uziomu. Wymaga to spełnienia warunków technicznych i zgody operatora sieci, a w nowym domu bezpieczniej zaprojektować własny, kontrolowany układ uziemiający.

Jak zaplanować wykonanie przy budowie domu

Schemat powinien powstać zanim dekarz, elektryk i ekipa fundamentowa rozpoczną swoje prace. Ja zaczynam od sprawdzenia rzutu dachu, kominów, anten, paneli fotowoltaicznych, metalowych balustrad oraz przebiegu instalacji elektrycznej. Dopiero potem można sensownie wyznaczyć liczbę przewodów odprowadzających i miejsce złączy kontrolnych.

1. Wykonaj analizę ryzyka i ustal, czy budynek wymaga ochrony oraz jaką klasę LPS należy przyjąć.
2. Zaprojektuj uziemienie, najlepiej fundamentowe, i wyprowadź przewody w miejscach zgodnych z trasą pionów.
3. Rozrysuj zwody na kalenicy, krawędziach dachu i przy elementach wystających.
4. Zaplanować przewody odprowadzające w prostych, możliwie pionowych trasach, z ograniczoną liczbą załamań.
5. Połącz metalowe elementy, które mogą znaleźć się w strefie oddziaływania pioruna, zgodnie z projektem i wymaganym odstępem izolacyjnym.
6. Wykonaj pomiary i dokumentację przed zasłonięciem przewodów elewacją lub zasypaniem uziomu.

Przy przewodach prowadzonych pod tynkiem trzeba zastosować rozwiązanie przeznaczone do tego celu, a nie zwykłą rurę instalacyjną. Istotny jest również odstęp izolacyjny od przewodów elektrycznych, gazowych i metalowych instalacji. Jego wartość nie jest stała, ponieważ zależy między innymi od klasy ochrony, długości przewodu i materiału ściany.

Na etapie budowy szczególnie łatwo popełnić błąd polegający na zalaniu wypustu betonem albo zasypaniu złącza kontrolnego. Na zdjęciach wykonanych przed zakryciem instalacji powinny być widoczne lokalizacja połączeń, przebieg bednarki i wyprowadzenia do przewodów odprowadzających. Taka dokumentacja później bardzo ułatwia remonty i odbiór.

Ochrona wewnętrzna ma znaczenie równie duże

Zewnętrzny piorunochron ma przejąć wyładowanie i odprowadzić je do ziemi. Nie gwarantuje jednak, że w budynku nie pojawią się przepięcia indukowane albo prądy udarowe przeniesione przez przyłącze energetyczne, antenę, przewody internetowe czy instalację fotowoltaiczną.

Dlatego w rozdzielnicy dobiera się ograniczniki przepięć SPD. Ich typ i układ zależą od sposobu zasilania, obecności zewnętrznej instalacji odgromowej, długości przewodów i instalacji PV. Przy fotowoltaice trzeba osobno przeanalizować stronę DC i AC, a także prowadzenie przewodów między panelami i falownikiem.

Ważne są również połączenia wyrównawcze. Łączy się nimi wybrane metalowe instalacje i konstrukcje z główną szyną wyrównawczą, aby ograniczyć różnice potencjałów. Sam ogranicznik w rozdzielnicy nie naprawi błędnego uziemienia ani zbyt blisko poprowadzonych kabli.

W domach z dachem z blachy, panelami PV lub dużą liczbą urządzeń elektronicznych projekt wymaga większej dokładności. Szczególnie niebezpieczne jest prowadzenie przewodów od paneli w długich, równoległych pętlach. Im mniejsza powierzchnia takiej pętli i im krótsza trasa, tym mniejsze ryzyko indukowania napięcia udarowego.

Kiedy potrzebna jest instalacja i jak ją odebrać

Warunki techniczne wskazują, że budynek należy wyposażyć w instalację chroniącą przed wyładowaniami atmosferycznymi w przypadkach określonych w Polskich Normach. Oznacza to, że nie każdy dom można ocenić wyłącznie na podstawie jednej powierzchni lub wysokości. Popularne progi, takie jak 500 m² albo 15 m wysokości, nie zastępują analizy ryzyka i nie opisują wszystkich sytuacji.

Po wykonaniu instalacji trzeba sprawdzić część nadziemną, połączenia, stan uchwytów, ciągłość przewodów i uziemienie. Właściciel lub zarządca powinien przechowywać protokół z pomiarów oraz dokumentację powykonawczą. Kontrolę instalacji elektrycznej i piorunochronnej przeprowadza się co najmniej raz na 5 lat, a dodatkowe sprawdzenie jest rozsądne po remoncie dachu, montażu fotowoltaiki lub bezpośrednim uderzeniu pioruna.

Oferta wykonawcy powinna jasno określać, czy obejmuje projekt, materiały, wykopy, złącza kontrolne, ochronę antykorozyjną, pomiary, protokół i ewentualne ograniczniki przepięć. W 2026 roku za kompletny system na typowym domu jednorodzinnym często pojawiają się wyceny rzędu około 3500-7500 zł, ale skomplikowany dach, trudny grunt, miedziane przewody albo modernizacja istniejącego budynku mogą podnieść koszt.

Najtańsza oferta często nie obejmuje uziomu, pomiarów albo ochrony wewnętrznej. Z mojego punktu widzenia właśnie te pominięte elementy decydują później o tym, czy otrzymujemy kompletny system, czy tylko kilka przewodów przytwierdzonych do dachu.

Co sprawdzić przed zakryciem instalacji

• Ciągłość układu od zwodów po uziom i brak przypadkowych przerw.
• Prosty przebieg przewodów bez zbędnych pętli i ostrych załamań.
• Poprawne połączenia z metalowymi elementami wskazanymi w projekcie.
• Dostępność złączy kontrolnych do późniejszych pomiarów.
• Ochronę przed korozją w miejscach połączeń i w gruncie.
• Dokumentację zdjęciową uziomu przed zasypaniem oraz wypustów przed wykonaniem elewacji.

Najważniejszy wniosek jest prosty: dobry schemat instalacji odgromowej nie kończy się na dachu. Powinien pokazywać pełną drogę prądu, współpracę z uziemieniem i ochroną przepięciową, a także miejsca, które będzie można sprawdzić po latach. Jeżeli układ jest zaplanowany przed fundamentami i skonsultowany z projektantem instalacji elektrycznych, koszt wykonania zwykle pozostaje rozsądny, a ryzyko kosztownych przeróbek wyraźnie spada.
