Schemat instalacji gazowej w domu - zasady, koszty i odbiór

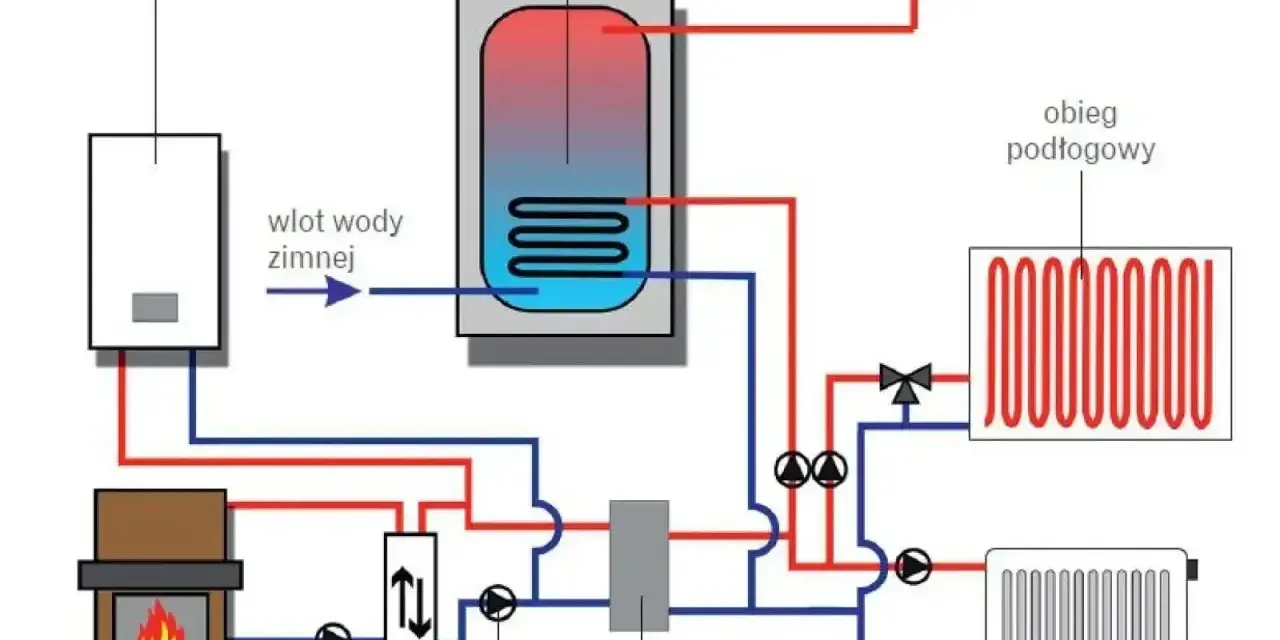

Jak wygląda schemat instalacji gazowej w domu

Najprostszy schemat można czytać od lewej do prawej albo od granicy działki w kierunku pomieszczeń. Gaz płynie z sieci gazowej do przyłącza, dalej do szafki gazowej z kurkiem głównym, reduktorem i gazomierzem, a stamtąd przewodem wewnętrznym do poszczególnych odbiorników.

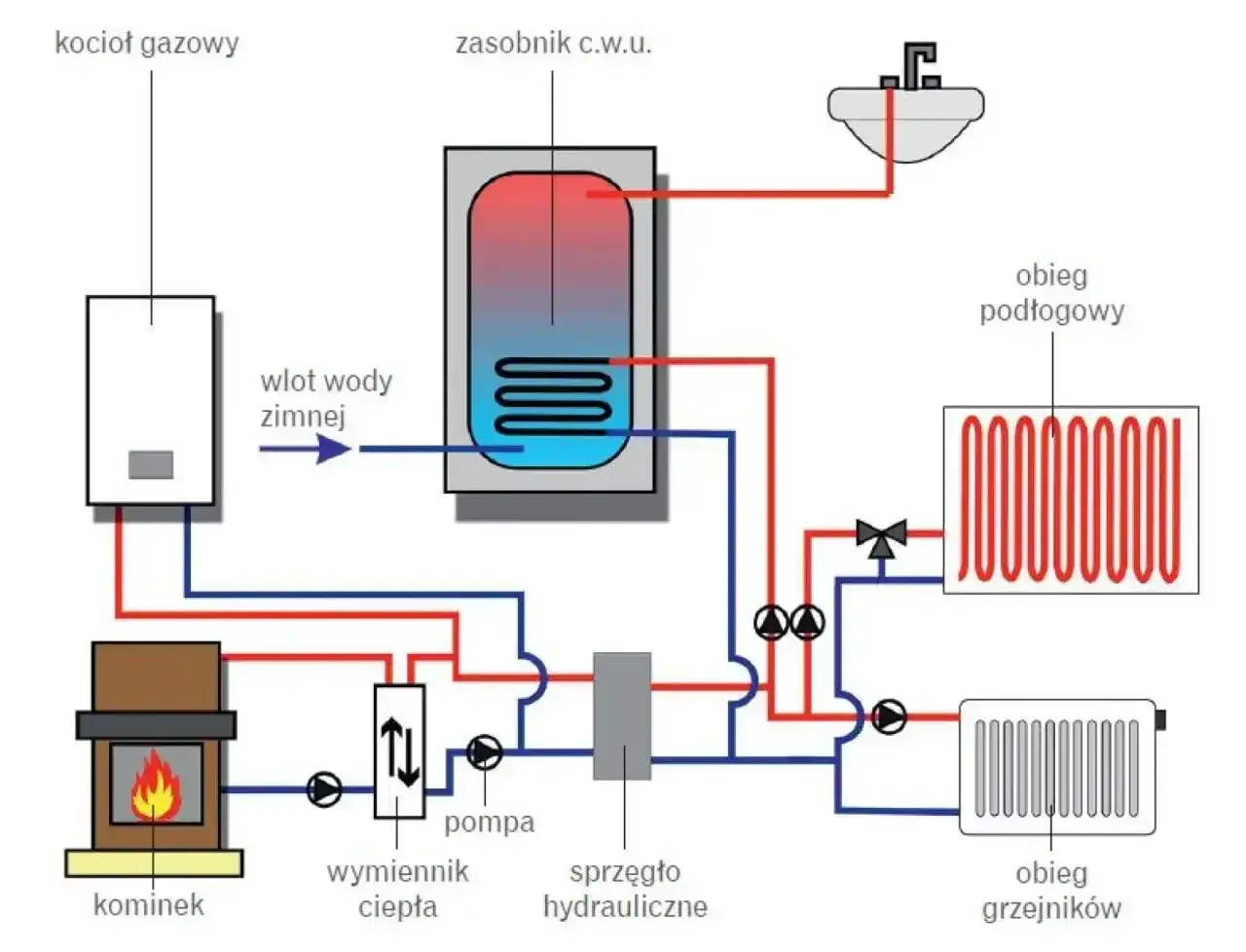

W domu jednorodzinnym układ zwykle wygląda następująco:

1. gazociąg w drodze lub przyłącze ze zbiornika,
2. przyłącze prowadzące do nieruchomości,
3. szafka gazowa z kurkiem głównym i układem pomiarowym,
4. przewód od szafki do budynku,
5. wewnętrzny przewód gazowy z odgałęzieniami,
6. zawory odcinające przed każdym urządzeniem,
7. kocioł, kuchenka, podgrzewacz lub inne urządzenie gazowe.

Na schemacie mogą pojawić się także reduktor ciśnienia, filtr, elektrozawór, detektor gazu oraz przewody spalinowe i powietrzno-spalinowe. Nie wszystkie elementy występują w każdym domu. Elektrozawór z detektorem jest szczególnie przydatny, gdy inwestor chce automatycznie odciąć dopływ gazu po wykryciu nieszczelności.

Przyłącze a instalacja wewnętrzna

Te dwa pojęcia często są mylone. Przyłącze łączy sieć dystrybucyjną z punktem dostawy gazu, natomiast instalacja wewnętrzna rozprowadza paliwo po działce i budynku do odbiorników. Dokładna granica odpowiedzialności wynika z warunków przyłączenia i umowy z operatorem, dlatego nie należy opierać się wyłącznie na schemacie znalezionym w internecie.

W przypadku gazu płynnego schemat jest podobny, ale źródłem paliwa jest butla albo zewnętrzny zbiornik LPG. Zmieniają się między innymi wymagania dotyczące lokalizacji przewodów, detektorów i wentylacji, ponieważ propan i butan są cięższe od powietrza.

Elementy, których nie powinno zabraknąć na rysunku

Dobry schemat nie ogranicza się do narysowania żółtej linii między skrzynką a kotłem. Powinien pozwolić sprawdzić, gdzie można odciąć gaz, którędy biegną przewody i jakie urządzenie zasila konkretne odgałęzienie.

Na projekcie powinny być zaznaczone również przejścia przez ściany, trasy przewodów, punkty odbioru i miejsca zaworów. Dzięki temu instalator nie musi podejmować decyzji na budowie, a późniejsze wiercenie lub zabudowa rur nie stają się loterią.

Gaz ziemny i LPG wymagają innego podejścia

Gaz ziemny jest lżejszy od powietrza, dlatego przy jego wycieku unosi się ku górze. Propan i butan zachowują się odwrotnie. Przy instalacji LPG szczególne znaczenie ma ochrona przed gromadzeniem się gazu przy podłodze, zakaz prowadzenia części instalacji w niektórych pomieszczeniach oraz właściwa lokalizacja butli lub zbiornika.

Przepisy dopuszczają w budynku jednorodzinnym zasilanie z butli o nominalnej zawartości do 11 kg, przy zachowaniu konkretnych warunków. Butla musi stać pionowo, być zabezpieczona przed uszkodzeniem, a w jednym mieszkaniu nie powinno być ich więcej niż dwie. Przy większym zapotrzebowaniu rozsądniejszy jest zwykle zbiornik zewnętrzny, a nie kilka butli ustawionych w przypadkowym miejscu.

Gdzie prowadzić rury gazowe i jakich błędów unikać

W nowym domu trasę przewodów najlepiej ustalić przed tynkami i posadzkami. Przewody powinny być prowadzone tak, aby można było je kontrolować, konserwować i odłączyć. Ukrywanie instalacji wyłącznie ze względów estetycznych często utrudnia późniejszą kontrolę.

Warunki techniczne wskazują między innymi, że poziome przewody gazowe powinny znajdować się co najmniej 10 cm powyżej innych przewodów instalacyjnych. Przy skrzyżowaniu z inną instalacją trzeba zachować co najmniej 2 cm odstępu. Konkretne rozwiązanie zawsze powinno wynikać z projektu, zwłaszcza gdy rury przechodzą w pobliżu przewodów elektrycznych lub urządzeń mogących wytwarzać iskrę.

W piwnicach i suterenach przewody prowadzi się na powierzchni ścian albo pod stropem. Na kondygnacjach nadziemnych dopuszcza się prowadzenie ich w bruzdach osłoniętych nieuszczelnionymi ekranami lub wypełnionych łatwo usuwalną masą tynkarską, ale dopiero po wykonaniu próby szczelności. Rur miedzianych nie wolno wypełniać w bruzdach masą.

Materiały i połączenia

W domach stosuje się przede wszystkim rury stalowe oraz miedziane. Rury stalowe mogą być łączone przez spawanie, a w instalacji wewnętrznej budynku również za pomocą połączeń gwintowanych, jeśli projekt i przepisy na to pozwalają. Rury miedziane łączy się przez lutowanie lutem twardym albo inną techniką dopuszczoną dla przewodów gazowych.

Nie wybierałbym materiału wyłącznie na podstawie ceny. Ważniejsza jest jakość wykonania, dostępność połączeń do kontroli i doświadczenie instalatora z konkretnym systemem. Po zewnętrznej stronie budynku nie prowadzi się rur miedzianych, a stalowe przewody trzeba zabezpieczyć przed korozją.

Przeczytaj również: Działka z linią napowietrzną - co sprawdzić przed budową?

Najczęstsze błędy na etapie trasy

• prowadzenie rury przez pokój mieszkalny bez uzasadnienia projektowego,
• zabudowanie połączeń w sposób uniemożliwiający kontrolę,
• brak osobnego zaworu przed kuchenką lub kotłem,
• prowadzenie przewodu zbyt blisko instalacji elektrycznej,
• wykonanie bruzd i tynków przed próbą szczelności,
• zmiana lokalizacji urządzenia bez aktualizacji projektu,
• podłączenie okapu lub wentylatora w sposób zaburzający ciąg wentylacji.

Najdroższe błędy zwykle nie wynikają z samej ceny rury, lecz z konieczności rozbierania gotowych ścian, przerabiania komina albo ponownego wykonania odbioru. Dlatego schemat powinien być uzgodniony przed rozpoczęciem robót mokrych.

Pomieszczenie z kotłem lub kuchenką musi spełniać konkretne warunki

Sama obecność przewodu gazowego nie przesądza jeszcze o bezpieczeństwie. Urządzenie musi mieć zapewniony dopływ powietrza do spalania, właściwą wentylację oraz odprowadzenie spalin, jeżeli konstrukcja urządzenia tego wymaga.

Zgodnie z warunkami technicznymi pomieszczenie z urządzeniem pobierającym powietrze z wnętrza powinno mieć kubaturę co najmniej 8 m³. Dla urządzenia z zamkniętą komorą spalania minimalna kubatura wynosi zwykle 6,5 m³. W nowych budynkach wymagana wysokość pomieszczenia to co do zasady 2,2 m, choć dla niektórych starszych domów przewidziano wyjątki.

W praktyce kocioł z zamkniętą komorą spalania daje większą swobodę aranżacyjną. Może być instalowany w pomieszczeniu mieszkalnym, jeśli zastosowano odpowiedni koncentryczny przewód powietrzno-spalinowy i spełniono pozostałe warunki. Urządzenia z otwartą komorą spalania wymagają większej ostrożności, ponieważ pobierają powietrze z pomieszczenia i są bardziej wrażliwe na zaburzenia wentylacji.

Nie wolno traktować kratki wentylacyjnej jako dekoracji. Zasłonięta kratka, szczelne drzwi bez nawiewu albo samowolnie zamontowany wentylator mogą zmienić warunki pracy urządzenia i zwiększyć ryzyko cofania spalin. Przy każdej zmianie okien, drzwi lub wentylacji dobrze skonsultować się z kominiarzem i projektantem instalacji.

Od projektu do odbioru instalacji

W przypadku nowego domu prace najlepiej zacząć od uzyskania warunków przyłączenia od operatora sieci. Określają one między innymi miejsce włączenia, przewidywane zapotrzebowanie i sposób pomiaru. Gdy gaz ma pochodzić ze zbiornika, projektant analizuje dodatkowo lokalizację zbiornika, odległości i sposób poprowadzenia przewodu.

1. Ustalenie źródła gazu i warunków przyłączenia.
2. Wykonanie projektu z trasą rur, punktami odbioru i wymaganiami dla pomieszczeń.
3. Koordynacja z wentylacją i kominem, szczególnie przy kotle gazowym.
4. Montaż przewodów i armatury przez wykwalifikowanego wykonawcę.
5. Próba szczelności oraz sporządzenie protokołu.
6. Kontrola wentylacji i przewodów spalinowych, jeśli jest wymagana dla danego układu.
7. Podłączenie gazomierza lub zbiornika i uruchomienie urządzeń zgodnie z dokumentacją.

Próba szczelności nie jest formalnością do odhaczenia. Wykonuje się ją przed zakryciem przewodów, a wynik powinien zostać zapisany w protokole. Jeżeli po próbie zmieniono trasę, dodano punkt albo przeniesiono urządzenie, instalację trzeba ponownie sprawdzić.

Projekt i montaż warto zlecić osobom posiadającym odpowiednie uprawnienia budowlane lub kwalifikacje eksploatacyjne, zależnie od rodzaju wykonywanych prac. Samodzielne skręcenie kilku rur nie daje podstaw do bezpiecznego odbioru, a w razie awarii może również stworzyć problem z ubezpieczycielem.

Ile kosztuje wykonanie domowej instalacji gazowej

Cena zależy przede wszystkim od długości trasy, liczby punktów, rodzaju gazu, materiału rur, konieczności wykonania wykopu oraz zakresu prac przy kominie i kotłowni. W ofertach z 2026 roku można przyjąć orientacyjnie, że pojedynczy punkt gazowy kosztuje około 350-800 zł, choć przy trudnym dostępie cena może być wyższa.

Podane kwoty są tylko punktem odniesienia i nie obejmują zwykle kotła, wkładu kominowego, grzejników ani całej instalacji centralnego ogrzewania. Ja zawsze porównuję oferty dopiero po rozbiciu ich na projekt, materiały, montaż, próbę szczelności i dokumentację. Niska cena za metr rury może wyglądać atrakcyjnie, ale nie mówi nic o kompletności usługi.

Co zrobić, gdy pojawi się zapach gazu

Jeśli w domu wyczuwalny jest gaz, nie należy szukać nieszczelności płomieniem ani włączać światła. Jeżeli można to zrobić bez ryzyka, trzeba zamknąć kurek główny, otworzyć okna, opuścić budynek i wezwać pogotowie gazowe pod numerem 992 albo służby ratunkowe pod numerem 112.

Nie wolno wracać do pomieszczenia tylko po to, aby sprawdzić kuchenkę, uruchomić wentylator lub odłączyć urządzenie. Po interwencji instalację powinien sprawdzić fachowiec, a ponowne napełnienie i uruchomienie układu musi odbyć się zgodnie z procedurą.

Właściciel domu powinien zapewnić co najmniej coroczną kontrolę stanu instalacji gazowej oraz przewodów wentylacyjnych i spalinowych. GUNB przypomina, że takie kontrole są elementem obowiązków związanych z użytkowaniem budynku, a ich wynik powinien zostać udokumentowany.

Dobry schemat zaczyna się od bezpieczeństwa, nie od estetyki

Najbardziej użyteczny schemat instalacji gazowej pokazuje nie tylko przebieg rur, lecz także źródło gazu, zawory, gazomierz, urządzenia, wentylację i drogę odprowadzania spalin. Dzięki temu można wcześniej wykryć kolizje z elektryką, zaplanować dostęp do armatury i uniknąć kosztownych przeróbek.

Przed podpisaniem umowy z wykonawcą sprawdziłbym trzy rzeczy: czy oferta obejmuje próbę szczelności z protokołem, czy trasa jest zgodna z projektem oraz czy osoba wykonująca prace ma właściwe kwalifikacje. W instalacjach gazowych oszczędność na etapie montażu rzadko rekompensuje późniejsze problemy z odbiorem, wentylacją albo bezpieczeństwem mieszkańców.
