Rozpoznanie układu sieciowego nie sprowadza się do jednego spojrzenia na gniazdko. Trzeba sprawdzić, czy w instalacji występuje wspólny przewód PEN, gdzie następuje jego rozdział oraz czy ochronę realizuje lokalny uziom czy przewód ochronny doprowadzony z sieci. Pokażę, jak rozpoznać rodzaj sieci elektrycznej bez zgadywania po kolorach przewodów i bez ryzykownych domysłów, a przy okazji wskażę, kiedy wystarczy dokumentacja, a kiedy potrzebny jest elektryk z pomiarami.
Najważniejsze sygnały, które naprawdę mają znaczenie
- Najpierw sprawdź dokumentację: projekt, warunki przyłączenia, opis rozdzielnicy i protokół pomiarów.
- TN-C ma wspólny przewód PEN, TN-S ma osobne PE i N na całej długości, a TN-C-S łączy oba rozwiązania.
- TT rozpoznasz po lokalnym uziemieniu ochronnym, ale sam wyłącznik różnicowoprądowy niczego jeszcze nie przesądza.
- Wygląd gniazdka, kolor izolacji albo sama obecność „różnicówki” nie wystarczą do pewnej identyfikacji.
- W starszych budynkach można spotkać układy mieszane, zwłaszcza po modernizacjach części instalacji.
Najpierw ustal, co właściwie chcesz rozpoznać
W praktyce interesują nas nie tylko „sieć” i „instalacja”, ale też miejsce, w którym jeden układ przechodzi w drugi. To ważne, bo w domu może być zasilanie w układzie TN-C-S, a wewnętrzna instalacja odbiorcza już w TN-S. Właśnie dlatego samo spojrzenie na jedną puszkę albo jedno gniazdo bywa mylące.
W materiałach SEP układy TN, TT i IT opisuje się przede wszystkim przez sposób powiązania z ziemią części czynnych i dostępnych części przewodzących. To dobrze porządkuje temat, bo od razu widać, że różnica nie dotyczy „stylu wykonania”, tylko logiki ochrony przeciwporażeniowej. Dla czytelnika oznacza to jedno: trzeba patrzeć na cały tor zasilania, a nie na pojedynczy detal.
| Układ | Jak działa w skrócie | Najczęstszy trop w praktyce |
|---|---|---|
| TN-C | Przewód PEN pełni funkcję ochronną i neutralną jednocześnie | Starsze instalacje, mniej żył w obwodach, mostkowanie w gniazdach |
| TN-S | PE i N są rozdzielone na całej długości | Nowe lub zmodernizowane instalacje, oddzielne szyny PE i N |
| TN-C-S | Do punktu rozdziału biegnie PEN, dalej PE i N są już osobne | Najczęściej rozdział w złączu albo w głównej rozdzielnicy |
| TT | Ochrona opiera się na lokalnym uziemieniu obiektu | Osobny uziom, duża rola RCD, brak pewnego PE z sieci |
| IT | Punkt neutralny jest izolowany lub uziemiony przez impedancję | Obiekty specjalne, rzadko typowy dom jednorodzinny |
Jeśli szukasz odpowiedzi do domu, najczęściej chodzi o rozróżnienie TN-C, TN-C-S i TT. Układ IT zostawiłbym na bok, bo w typowym budownictwie jednorodzinnym występuje rzadko. To prowadzi do kolejnego kroku: dokumentów, które dają pewniejszą odpowiedź niż sam wygląd instalacji.
Dokumentacja mówi więcej niż kolor przewodów
Ja zaczynam od papierów, bo to najszybsza droga do sensownej odpowiedzi. W nowym domu zwykle wystarczą: projekt instalacji, warunki przyłączenia, opis techniczny rozdzielnicy i protokoły pomiarów odbiorczych. W starszym budynku trzeba czasem zajrzeć do dokumentacji zarządcy, spółdzielni albo do akt wykonawczych po modernizacji.

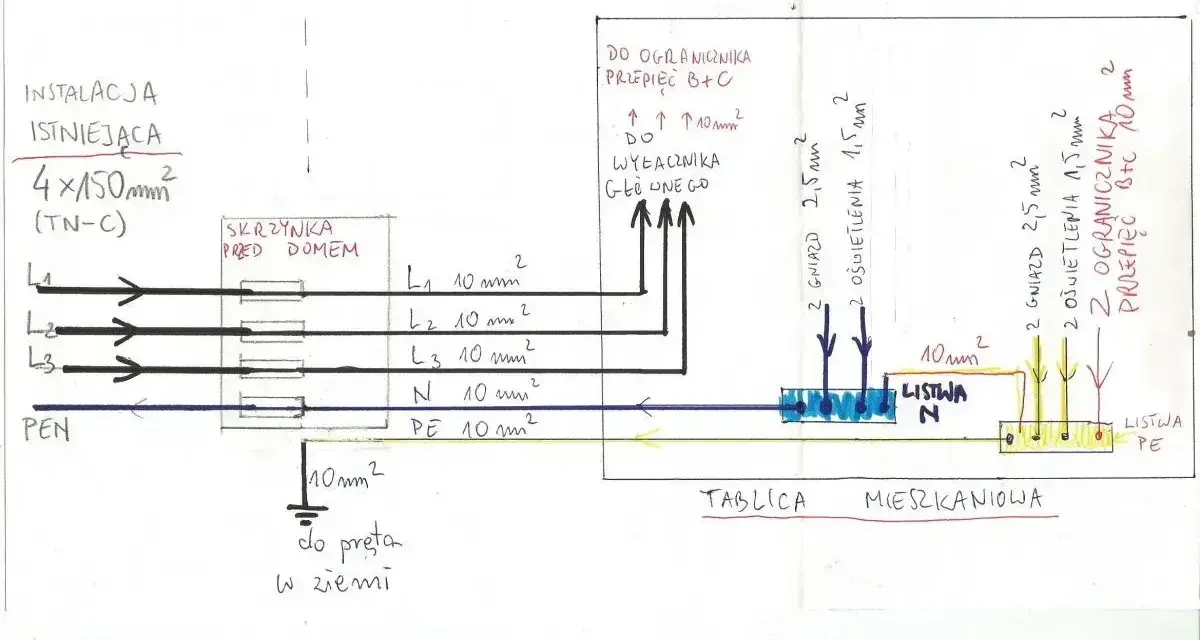

Najbardziej przydatne są trzy rzeczy: miejsce rozdziału PEN, sposób uziemienia punktu rozdzielczego i opis przewodów w rozdzielnicy. Jeżeli w dokumentach widzisz, że przewód PEN jest rozdzielany na PE i N w złączu albo w głównej rozdzielnicy, masz bardzo mocną przesłankę do układu TN-C-S. Jeśli z kolei dokumentacja wskazuje lokalny uziom ochronny niezależny od przewodu ochronnego zasilania, trzeba brać pod uwagę TT.
W praktyce budowlanej to właśnie dokumentacja pomaga uniknąć najgorszego błędu, czyli przerabiania instalacji „na oko”. Jeśli nie masz pewności, przejdź do oględzin rozdzielnicy i przewodów, bo tam zwykle widać więcej niż na ścianie przy gniazdku.
Jak odczytać rozdzielnicę i przewody bez zgadywania
Tu najwięcej zdradza liczba przewodów, sposób ich rozdzielenia i obecność połączeń wyrównawczych. Onninen trafnie opisuje, że TN-C spotyka się głównie w starszych instalacjach, TN-S ma rozdzielone PE i N na całej długości, a TN-C-S łączy oba rozwiązania. To zgadza się z praktyką, którą widzę najczęściej na budowach i przy modernizacjach.
| Co widzisz | Co to zwykle sugeruje | Na co uważać |
|---|---|---|
| Wspólny przewód PEN w rozdzielnicy | Układ TN-C albo odcinek TN-C przed rozdziałem | Nie zakładaj, że cała instalacja jest TN-C, jeśli dalej jest rozdział na PE i N |
| Osobne szyny PE i N | TN-S albo część instalacji po rozdziale PEN | Sam rozdział w rozdzielnicy nie dowodzi, że zasilanie od strony sieci też jest TN-S |
| Lokalny uziom przy rozdzielnicy | Możliwy TT lub poprawnie wykonany punkt rozdziału w TN-C-S | Sam uziom nie rozstrzyga układu |
| Mostek N-PE w starym gnieździe | Ślad po TN-C | Po modernizacji może być to już rozwiązanie błędne |
| Wyłącznik różnicowoprądowy | Środek ochrony, nie typ sieci | RCD występuje zarówno w TN, jak i TT |
Warto też pamiętać, że wyłącznik różnicowoprądowy nie jest dowodem na TT. W materiałach SEP wprost podkreśla się, że RCD jest dziś powszechnie stosowany jako środek ochrony uzupełniającej lub przy uszkodzeniu, także w układach TN. Dlatego nie wolno wyciągać wniosku „jest różnicówka, więc to TT”.

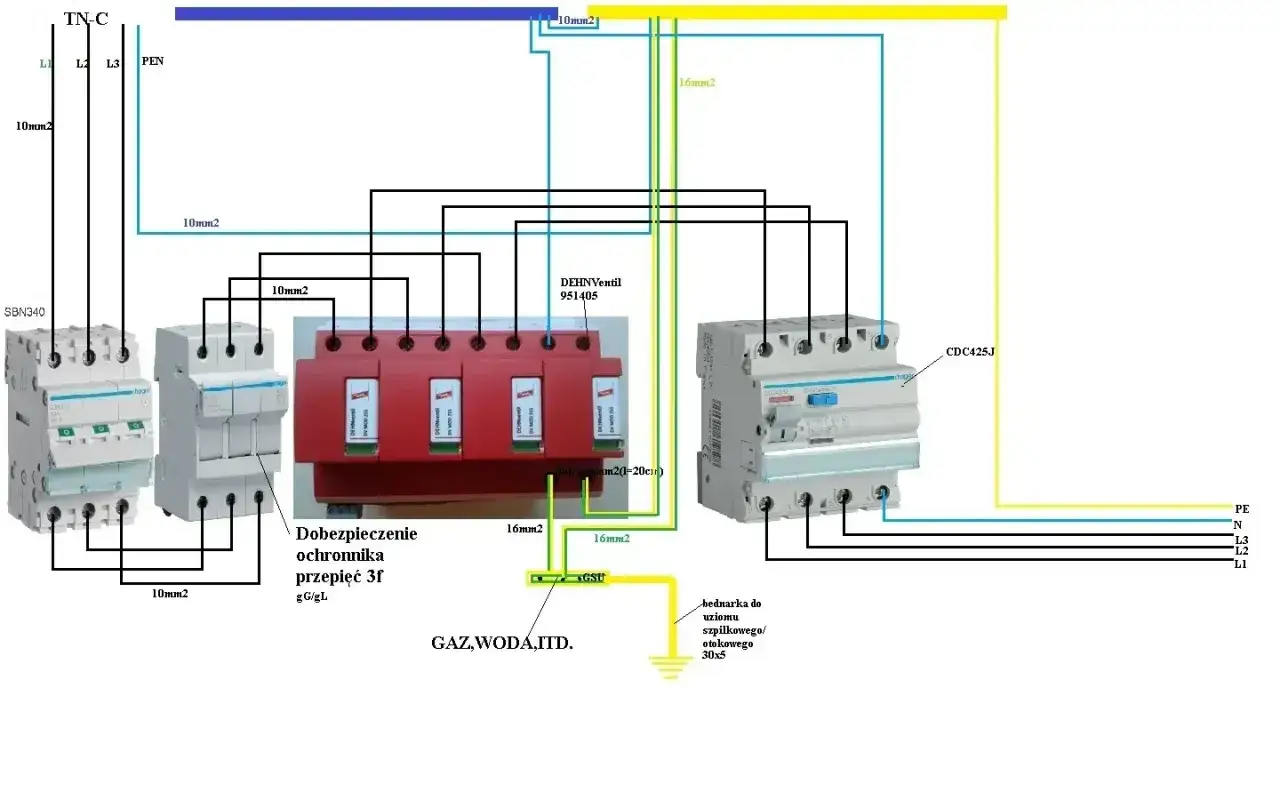

Gdy widzę w rozdzielnicy osobny punkt rozdziału PEN, połączenie z główną szyną wyrównawczą i osobne tory PE oraz N, najczęściej mam do czynienia z TN-C-S. To jednak nadal nie zamyka tematu, bo weryfikacja miernikiem potrafi ujawnić błędy wykonawcze, które sam ogląd wizualny ukrywa. I właśnie na tym etapie pomiar ma największy sens.
Co można sprawdzić miernikiem, a czego nie wolno z tego wyciągać
Jeżeli masz odpowiedni miernik i wiesz, jak go bezpiecznie użyć, możesz potwierdzić część wniosków. Nie próbowałbym jednak rozpoznawać typu sieci wyłącznie po jednym pomiarze napięcia. Taki wynik bywa chwilowy, zależy od obciążenia i nie pokazuje całej logiki układu.
Najbardziej użyteczne są trzy pomiary: ciągłość przewodu ochronnego, napięcie między N i PE oraz impedancja pętli zwarcia. Każdy z nich mówi coś innego. Ciągłość PE pokazuje, czy przewód ochronny rzeczywiście dochodzi tam, gdzie powinien. Napięcie N-PE daje orientację, czy w układzie nie ma nieprawidłowego rozdziału albo niechcianych spadków. Impedancja pętli zwarcia pomaga ocenić, czy zabezpieczenie zadziała odpowiednio szybko.
| Pomiar | Co pomaga ocenić | Czego nie potwierdza samodzielnie |
|---|---|---|
| Ciągłość PE | Czy przewód ochronny jest faktycznie ciągły | Nie mówi jeszcze, czy zasilanie jest TN, TT czy TN-C-S |
| Napięcie N-PE | Jakość połączeń i ewentualne błędy rozdziału | Nie rozstrzyga układu bez kontekstu obciążenia i dokumentacji |
| Impedancja pętli zwarcia | Warunki samoczynnego wyłączenia zasilania | Nie daje pełnej odpowiedzi o typie sieci bez interpretacji |
| Rezystancja uziomu | Jakość lokalnego uziemienia | Nie odróżnia automatycznie TT od prawidłowego TN-C-S |
Jeśli nie masz doświadczenia, nie traktuj pomiarów jako zabawy „na próbę”. W praktyce rozpoznanie układu sieciowego robi się razem z oględzinami instalacji i oceną zabezpieczeń, a nie na podstawie jednego odczytu z multimetru. To prowadzi do ostatniego ważnego obszaru: typowych pomyłek, które w starych budynkach zdarzają się częściej, niż się wydaje.
Najczęstsze pomyłki w starych i modernizowanych budynkach
Największy błąd to założenie, że każdy stary dom ma TN-C, a każda nowa rozdzielnica oznacza TN-S. W rzeczywistości spotyka się instalacje mieszane, lokalne przeróbki wykonane w różnym czasie i obwody, które po modernizacji zostały połączone niezgodnie z resztą układu. Wtedy jedna część budynku może działać w TN-C-S, a druga zachowuje stare rozwiązania.
- Nie myl starego wyglądu instalacji z jej aktualnym układem. Modernizacja mogła objąć tylko część obwodów.
- Nie zakładaj, że lokalny uziom automatycznie oznacza TT. W TN-C-S uziom też bywa potrzebny i poprawny.
- Nie oceniaj sieci po samym mostku w gnieździe. Po wymianie osprzętu taki mostek może być już zwyczajnie błędny.
- Nie traktuj koloru izolacji jako dowodu. W starszych instalacjach kolory bywają mylące albo niezgodne z obecnym standardem.
- Nie rozłączaj PEN samodzielnie, jeśli nie masz pewności, gdzie i w jakim układzie następuje rozdział.
To właśnie tutaj najłatwiej o kosztowny błąd. Z pozoru drobna pomyłka może prowadzić do problemów z ochroną przeciwporażeniową, fałszywych zadziałań RCD albo odwrotnie, do braku skutecznej ochrony. Dlatego przy niejednoznacznym układzie lepiej założyć, że instalacja wymaga potwierdzenia, niż działać według intuicji. Następny krok jest więc prosty: gdy wątpliwości zostają, trzeba sięgnąć po procedurę, nie po domysły.
Gdy wątpliwości zostają, idź po potwierdzenie, nie po domysł
Jeśli miałbym sprawdzić układ sieciowy przed odbiorem domu, zrobiłbym to zawsze w tej samej kolejności. Najpierw dokumentacja przyłączeniowa i projekt, potem rozdzielnica i punkt rozdziału PEN, a na końcu pomiary wykonane przez osobę z uprawnieniami. Taka sekwencja oszczędza czas i ogranicza ryzyko, że ktoś uzna instalację za bezpieczną tylko dlatego, że „tak wygląda”.
- Sprawdzam warunki przyłączenia i projekt instalacji.
- Oglądam rozdzielnicę główną, szyny PE i N oraz miejsce ewentualnego rozdziału PEN.
- Weryfikuję, czy uziemienie i połączenia wyrównawcze są opisane i wykonane logicznie.
- Zlecam pomiary: ciągłość, impedancję pętli zwarcia i kontrolę ochrony przeciwporażeniowej.
- Jeśli układ nadal nie jest jasny, proszę o wyjaśnienie wykonawcę albo operatora sieci dystrybucyjnej.
W budynkach modernizowanych szczególnie często okazuje się, że nie da się uczciwie wskazać jednego typu na podstawie samego osprzętu. Wtedy najlepiej mówić o układzie zasilania od strony sieci i o układzie instalacji wewnętrznej osobno. To podejście jest po prostu bezpieczniejsze i bliższe temu, jak instalację naprawdę się projektuje i odbiera.
Najkrótsza odpowiedź brzmi więc tak: rodzaj sieci rozpoznaje się po dokumentacji, punkcie rozdziału przewodów, sposobie uziemienia i pomiarach, a nie po jednym spojrzeniu na gniazdko. Jeśli chcesz mieć pewność w domu lub na budowie, zacznij od papierów, potem obejrzyj rozdzielnicę, a na końcu poproś o pomiary wykonane przez elektryka. To najpewniejsza droga do właściwej odpowiedzi i do instalacji, która działa tak, jak powinna.
