Kolorowe kule przede wszystkim ostrzegają pilotów przed przewodami
- Główna funkcja kul to zwiększenie widoczności napowietrznej linii energetycznej.
- Montuje się je zwykle na przewodzie odgromowym, położonym nad przewodami fazowymi.
- Najczęściej mają kolor czerwony, pomarańczowy lub biały, często w układzie naprzemiennym.
- Nie są izolatorami, oświetleniem ani zabezpieczeniem przed porażeniem.
- Ich obecność nie wyznacza automatycznie konkretnej strefy zabudowy ani napięcia linii.

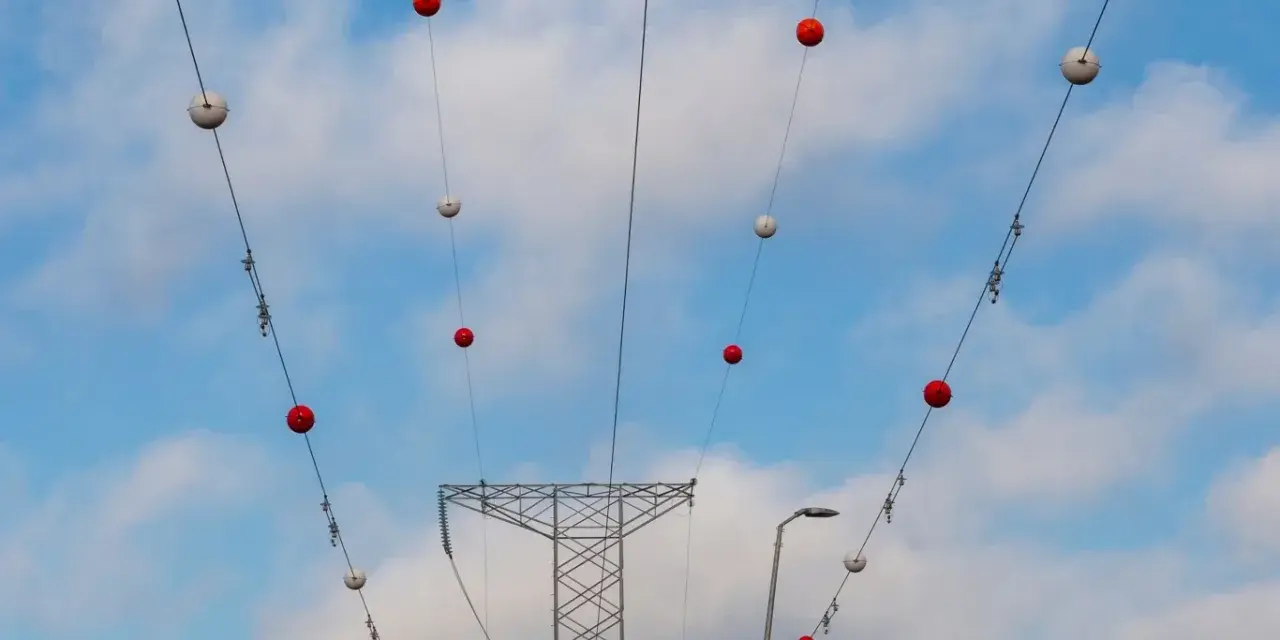

Kule są markerami widoczności, a nie ozdobą linii
Najprostsza odpowiedź na pytanie, po co są kule na liniach wysokiego napięcia, brzmi: mają sprawić, żeby przewody były łatwiejsze do zauważenia z powietrza. Sam przewód jest stosunkowo cienki i na tle nieba, lasu albo zabudowy może zniknąć z pola widzenia pilota. Duża, kontrastowa kula tworzy wyraźny punkt ostrzegawczy.
Ma to znaczenie szczególnie dla śmigłowców, samolotów lekkich, lotów szkoleniowych, patrolowych i ratowniczych. Pilot lecący nisko nie zawsze ma możliwość dostrzeżenia kilku przewodów rozpiętych między słupami, zwłaszcza przy ograniczonej widoczności. Kule nie zatrzymują statku powietrznego, ale dają pilotowi czas na rozpoznanie przeszkody i zmianę kierunku.
W praktyce traktuję je jako odpowiednik znaków ostrzegawczych stosowanych przy innych wysokich przeszkodach. Nie informują o rodzaju prądu ani o awarii. Ich zadanie jest czysto wizualne i związane z bezpieczeństwem w przestrzeni powietrznej.
Dlaczego kule montuje się na najwyższym przewodzie
Na wielu liniach kule znajdują się nie na przewodach fazowych, lecz na tak zwanym przewodzie odgromowym. Jest on umieszczony wyżej i chroni linię przed bezpośrednim uderzeniem pioruna. W niektórych instalacjach taki przewód może również zawierać światłowód do komunikacji i przesyłania danych, wtedy określa się go między innymi jako OPGW.
Umieszczenie markerów na najwyższym przewodzie poprawia ich widoczność i pozwala oznaczyć cały zespół przewodów jednocześnie. Dzięki temu nie trzeba montować dużych elementów na każdym przewodzie fazowym. Kule są mocowane za pomocą specjalnych uchwytów, które muszą wytrzymać wiatr, oblodzenie, promieniowanie UV i drgania przewodu.
To także powód, dla którego z ziemi może wyglądać, jakby kula wisiała na osobnym, prawie niewidocznym kablu. Nie oznacza to, że przewód jest nieaktywny albo bezpieczny do dotknięcia. Przeciwnie, cała konstrukcja nadal znajduje się w bezpośrednim sąsiedztwie przewodów elektroenergetycznych.

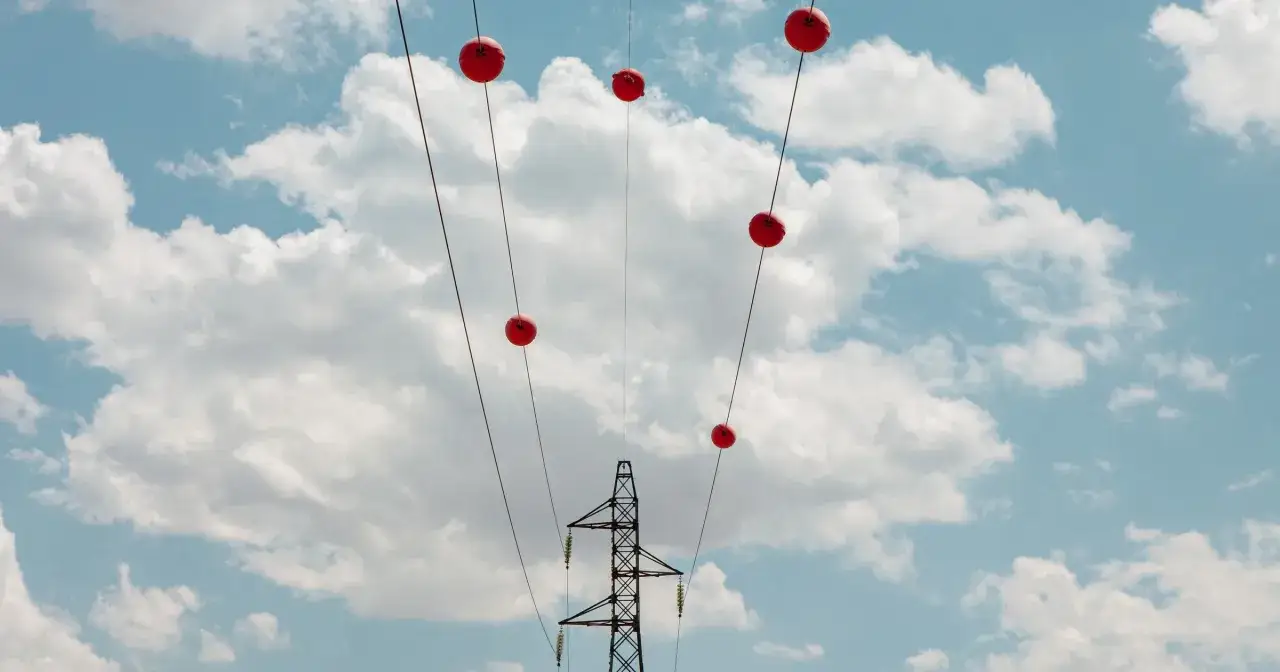

Gdzie spotyka się je najczęściej i co oznaczają kolory
Markery nie są montowane na każdej linii wysokiego napięcia. Pojawiają się tam, gdzie przewody mogą być szczególnie trudne do zauważenia albo gdzie ich przebieg ma znaczenie dla ruchu lotniczego. Często widać je nad rzekami, dolinami, w pobliżu lotnisk i lądowisk, a także na długich przęsłach między wysokimi słupami.
Znaczenie ma nie tylko wysokość słupa, ale też lokalne ukształtowanie terenu, trasy lotów i rodzaj wykonywanych operacji lotniczych. Z tego powodu brak kul nie oznacza, że linia jest bezpieczna do zbliżenia, a ich obecność nie musi oznaczać, że w pobliżu znajduje się duże lotnisko.
| Element | Co oznacza w praktyce |
|---|---|
| Czerwone lub pomarańczowe kule | Zapewniają kontrast na tle nieba, roślinności i terenu. |
| Białe kule | Uzupełniają oznakowanie i poprawiają rozpoznawalność przeszkody. |
| Układ naprzemienny | Tworzy ciąg punktów, który ułatwia ocenę przebiegu przewodów. |
| Regularne odstępy | Pomagają dostrzec nie tylko pojedynczą kulę, lecz cały odcinek linii. |
Odstępy między markerami zależą od konkretnej linii i wymagań dla danego miejsca. W praktyce można spotkać rozstaw rzędu kilkudziesięciu metrów, często około 60 metrów, ale nie należy traktować tej wartości jako uniwersalnej zasady dla każdej instalacji. Kolor również dobiera się tak, aby oznakowanie odcinało się od tła.
Czego kolorowe kule nie robią
Wokół tych elementów narosło kilka nieporozumień. Kule nie służą do przewodzenia prądu, stabilizowania napięcia ani ochrony mieszkańców przed polem elektromagnetycznym. Nie zastępują też izolatorów i nie zmniejszają ryzyka porażenia.
Nie są również typowym zabezpieczeniem przeciw ptakom. Na liniach stosuje się czasem spirale, zawieszki i inne odstraszacze, które mają zwiększyć widoczność przewodów dla ptaków. Takie elementy mogą występować obok kul, ale pełnią inną funkcję.
Nie da się też wiarygodnie określić napięcia linii tylko na podstawie koloru lub wielkości markerów. O tym, czy jest to linia 110, 220 albo 400 kV, decydują parametry sieci i dokumentacja operatora, a nie wygląd kul. Marker nie jest tabliczką znamionową.
W nocy kule same w sobie zwykle nie świecą. Jeżeli dana przeszkoda wymaga oznakowania nocnego, stosuje się odrębne światła przeszkodowe albo inne rozwiązania określone dla konkretnej lokalizacji. To kolejny powód, by nie zakładać, że brak światła oznacza brak zagrożenia.
Co obecność kul oznacza przy zakupie działki i budowie domu
Jeżeli na sąsiedniej linii widzę kule ostrzegawcze, traktuję to jako sygnał, żeby dokładniej sprawdzić teren przed zakupem działki. Same markery nie wyznaczają jeszcze odległości, w jakiej można budować, ale pokazują, że przebieg linii może mieć znaczenie dla planowanej inwestycji.
Przed podpisaniem umowy warto sprawdzić mapę zasadniczą, miejscowy plan zagospodarowania przestrzennego albo decyzję o warunkach zabudowy. Trzeba też ustalić u operatora sieci przebieg przewodów, pas technologiczny i zasady prowadzenia robót. Konkretne ograniczenia zależą między innymi od napięcia, konstrukcji linii, lokalnych przepisów i wymaganych uzgodnień.
- Nie mierz odległości „na oko” od słupa. Liczy się także położenie przewodów i ich ugięcie.
- Nie zakładaj, że działka poza obrysem słupów jest wolna od ograniczeń.
- Sprawdź możliwość prowadzenia drogi, ogrodzenia, instalacji podziemnych i prac z użyciem dźwigu.
- Nie planuj lotów dronem w pobliżu przewodów bez sprawdzenia aktualnych zasad i ograniczeń.
Najczęstszy błąd polega na uznaniu, że skoro kula jest elementem ostrzegawczym, to wyznacza bezpieczną odległość od linii. Tak nie jest. Oznakowanie poprawia widoczność, ale nie zmienia parametrów elektrycznych ani stref związanych z eksploatacją sieci.
Jak rozsądnie odczytać obecność kul nad linią
Kolorowe kule mówią przede wszystkim jedno: przewody mogą być przeszkodą trudną do zauważenia z powietrza, dlatego zostały dodatkowo oznaczone. Nie są ozdobą, sygnałem awarii ani ochroną przed prądem. Ich zadanie jest proste, ale bardzo konkretne: zwrócić uwagę pilota na przebieg napowietrznej linii.
Dla osoby planującej budowę najważniejszy wniosek jest praktyczny. Widok markerów powinien skłonić do sprawdzenia dokumentacji, uzgodnień i rzeczywistych odległości od przewodów, a nie do samodzielnego oceniania bezpieczeństwa na podstawie wyglądu słupów. W pobliżu każdej linii energetycznej zachowuję bezpieczny dystans i konsultuję planowane prace z jej operatorem.
