Na działce może przebiegać cienka linia na betonowych słupach, masywna konstrukcja stalowa albo kabel, którego nie widać z powierzchni. Każde z tych rozwiązań ma inne znaczenie dla zasilania, bezpieczeństwa i możliwości zabudowy, dlatego porządkuję rodzaje linii energetycznych według napięcia, konstrukcji oraz funkcji. Pokazuję też, jak rozpoznać linię przy działce i co sprawdzić przed zakupem gruntu lub rozpoczęciem budowy domu.
Najważniejsze różnice między liniami energetycznymi
- nn oznacza niskie napięcie 230/400 V i najczęściej zasila domy.
- SN obejmuje zwykle 10, 15, 20 lub 30 kV i doprowadza energię do stacji transformatorowych.
- WN w polskiej sieci ma najczęściej 110 kV, a NN 220 lub 400 kV.
- Linia może być napowietrzna albo kablowa, czyli prowadzona pod ziemią.
- Przy działce nie wystarczy ocenić wysokości słupa. Trzeba sprawdzić przebieg sieci, pas technologiczny i służebność przesyłu.
Podział linii według poziomu napięcia
Najbardziej użyteczny podział opiera się na napięciu znamionowym, czyli wartości, dla której zaprojektowano daną sieć. Im wyższe napięcie, tym większe odległości można pokonywać przy przesyle energii i tym większe wymagania dotyczące słupów, izolacji oraz zagospodarowania terenu.
| Oznaczenie | Typowe napięcie w Polsce | Główne zastosowanie |
|---|---|---|
| nn | 230/400 V | Zasilanie domów, małych firm i lokalnych odbiorców |
| SN | 10, 15, 20 lub 30 kV | Rozdział energii do stacji transformatorowych |
| WN | 110 kV | Dystrybucja energii między większymi stacjami |
| NN | 220 lub 400 kV | Przesył energii na duże odległości |
W dokumentach łatwo pomylić skróty NN i nn. Wielkie litery oznaczają najwyższe napięcie, natomiast zapis małymi literami odnosi się do napięcia niskiego. To drobna różnica w oznaczeniu, ale przy analizie mapy lub dokumentacji działki ma duże znaczenie.
Linie niskiego napięcia
Sieć nn pracuje przy napięciu 230 V w układzie jednofazowym oraz 400 V w układzie trójfazowym. To właśnie z niej energia trafia do większości domów jednorodzinnych, choć samo przyłącze budynku nie jest tym samym co cała linia zasilająca.

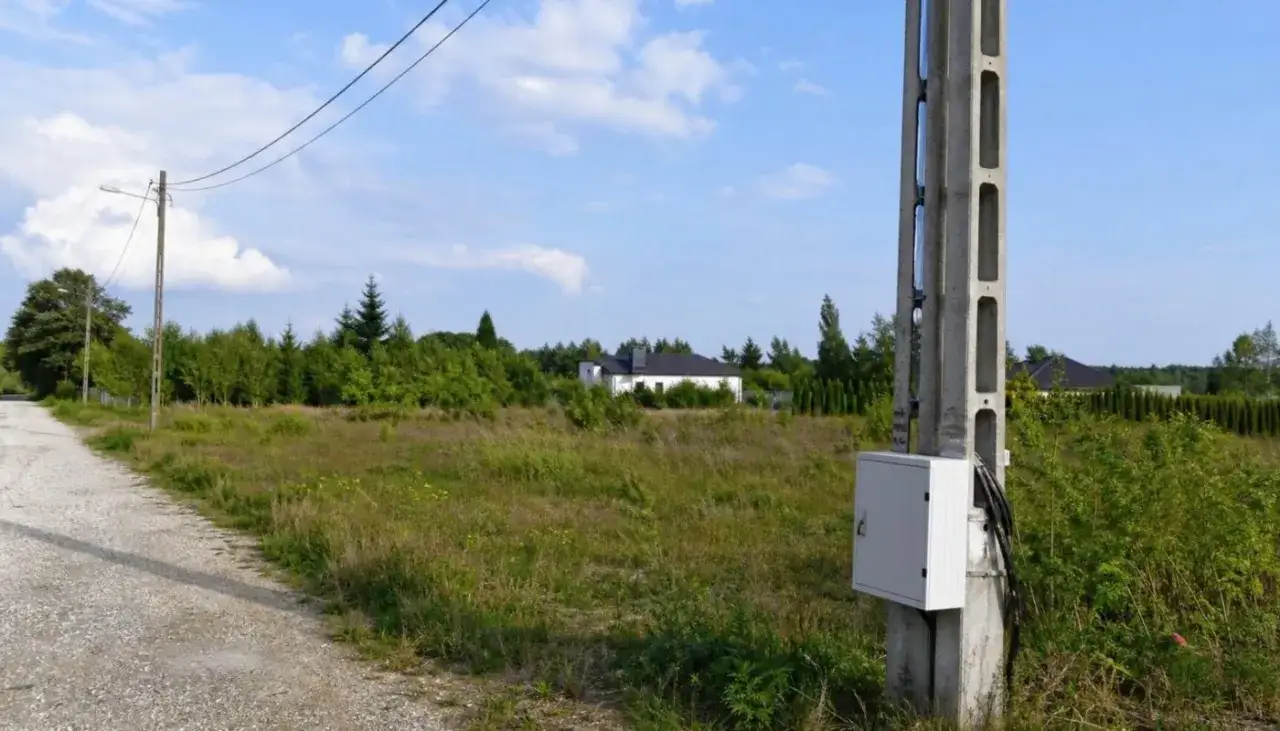

Przewody niskiego napięcia mogą wisieć na słupach albo biec w ziemi. Na terenach wiejskich nadal często spotyka się wariant napowietrzny, natomiast w nowych osiedlach i przy modernizacji dróg coraz częściej stosuje się kable podziemne.
Linie średniego, wysokiego i najwyższego napięcia
Linie SN, najczęściej 15 lub 20 kV, doprowadzają energię do stacji transformatorowych. Tam napięcie zostaje obniżone do poziomu 230/400 V. Z kolei linie WN 110 kV łączą większe stacje i obszary dystrybucyjne, a sieć NN 220 i 400 kV tworzy krajowy system przesyłowy. Jak wyjaśniają Polskie Sieci Elektroenergetyczne, podział ten odpowiada kolejnym etapom drogi energii od elektrowni do odbiorcy.
Dla właściciela działki ważna jest praktyczna konsekwencja. Linia 400 kV nie pełni tej samej funkcji co linia 15 kV, ma też zwykle większe konstrukcje, szerszy obszar oddziaływania i bardziej odczuwalne ograniczenia w zagospodarowaniu terenu.
Linia napowietrzna i kablowa nie oznaczają tego samego
Drugi podstawowy podział dotyczy sposobu prowadzenia przewodów. Linia napowietrzna wykorzystuje słupy, przewody i izolatory widoczne nad terenem. Linia kablowa biegnie pod powierzchnią gruntu, dlatego jej obecność można rozpoznać głównie po mapie uzbrojenia, szafkach, złączach albo oznacznikach trasy.
| Cecha | Linia napowietrzna | Linia kablowa |
|---|---|---|
| Widoczność | Słupy i przewody są łatwe do zauważenia | Trasa jest niewidoczna z powierzchni |
| Odporność na wiatr i oblodzenie | Większa podatność na awarie pogodowe | Zwykle lepsza ochrona przed pogodą |
| Naprawa | Łatwiejsza lokalizacja uszkodzenia | Może wymagać odkrycia kabla i specjalistycznej diagnostyki |
| Wpływ na działkę | Słupy, przewody i ograniczenia wysokościowe | Zakaz głębokich robót i konieczność zapewnienia dostępu do trasy |
Nie zakładam jednak, że kabel pod ziemią zawsze oznacza brak problemów. Nad trasą kabla nie powinno się stawiać budynku ani wykonywać prac, które utrudnią operatorowi dostęp. Trzeba też uważać przy kopaniu fundamentów, studni, przyłączy i ogrodzenia, ponieważ uszkodzenie kabla może być niebezpieczne i kosztowne.
W liniach napowietrznych spotyka się przewody gołe, izolowane i niepełnoizolowane. W sieciach niskiego napięcia popularne są przewody izolowane w formie wiązki, natomiast przy wyższych napięciach stosuje się bardziej rozbudowany osprzęt i większe odstępy izolacyjne. Sam wygląd przewodu nie zawsze pozwala pewnie określić napięcie, dlatego przy wątpliwościach sprawdzam oznaczenia na słupie oraz mapę geodezyjną.
Jak rozpoznać linię energetyczną przy działce

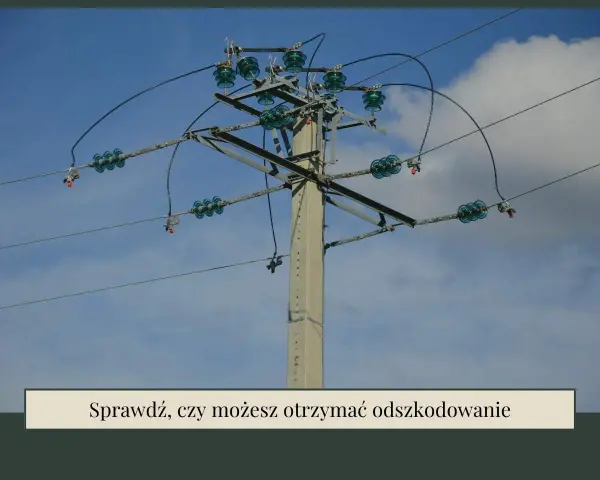

Ocena „na oko” daje tylko wstępną odpowiedź. Niski betonowy słup z kilkoma przewodami zwykle wskazuje na sieć nn albo SN, a wysoka kratownica z długimi izolatorami może oznaczać WN lub NN. Zdarzają się jednak rozwiązania nietypowe, dlatego nie identyfikowałbym linii wyłącznie po liczbie przewodów.
Co sprawdzić w terenie
- czy przewody przechodzą nad działką, przy jej granicy czy tylko w sąsiedztwie,
- czy na trasie znajduje się słup, stacja transformatorowa albo złącze,
- czy konstrukcja jest betonowa, stalowa, kratowa czy rurowa,
- czy na słupie widnieje oznaczenie operatora lub numer urządzenia,
- czy pod ziemią nie przebiega kabel niewidoczny na pierwszy rzut oka.
W praktyce największe pomyłki dotyczą kabli. Działka może wyglądać na wolną od infrastruktury, a mimo to przez jej środek może biec podziemna linia SN. Dlatego przed zakupem porównuję mapę zasadniczą, mapę do celów projektowych, dane geodezyjne i dokumenty planistyczne.
Przeczytaj również: Wniosek o warunki przyłączenia w PGE - jak poprawnie wypełnić W-1
Po co potrzebna jest informacja od operatora
Mapa nie zawsze pokazuje pełny przebieg starej sieci, a oznaczenie na mapie może mieć charakter orientacyjny. Właściwy operator może potwierdzić napięcie, własność urządzenia, planowane modernizacje oraz warunki prowadzenia robót w pobliżu sieci.
Jeśli kupuję działkę pod dom, proszę także o sprawdzenie księgi wieczystej. Może być w niej ujawniona służebność przesyłu, czyli prawo przedsiębiorstwa do korzystania z określonego fragmentu gruntu w celu eksploatacji, naprawy lub modernizacji urządzeń.
Co linia energetyczna zmienia przy budowie domu
Największym błędem jest szukanie jednej uniwersalnej odległości od każdego słupa. Ograniczenia zależą od napięcia, rodzaju przewodów, wysokości linii, lokalnych ustaleń planistycznych i przepisów techniczno-budowlanych. Inaczej analizuje się kabel nn przy granicy działki, a inaczej napowietrzną linię 110 kV przebiegającą przez jej środek.
W miejscowych planach spotyka się konkretne pasy technologiczne, na przykład 5-7 m dla wybranych linii SN 15 kV albo większe strefy przy liniach WN. Są to jednak przykłady zapisów lokalnych, a nie ogólnopolski wzór do zastosowania na każdej działce. Ostateczne położenie domu musi wynikać z dokumentacji projektowej i aktualnych uzgodnień.
Przy planowaniu zabudowy sprawdzam przede wszystkim:
- czy miejscowy plan zagospodarowania przestrzennego wyznacza pas technologiczny,
- czy dla działki obowiązuje decyzja o warunkach zabudowy,
- czy budynek zachowa wymagane odległości od przewodów i urządzeń,
- czy operator musi mieć zapewniony dojazd oraz możliwość wykonania napraw,

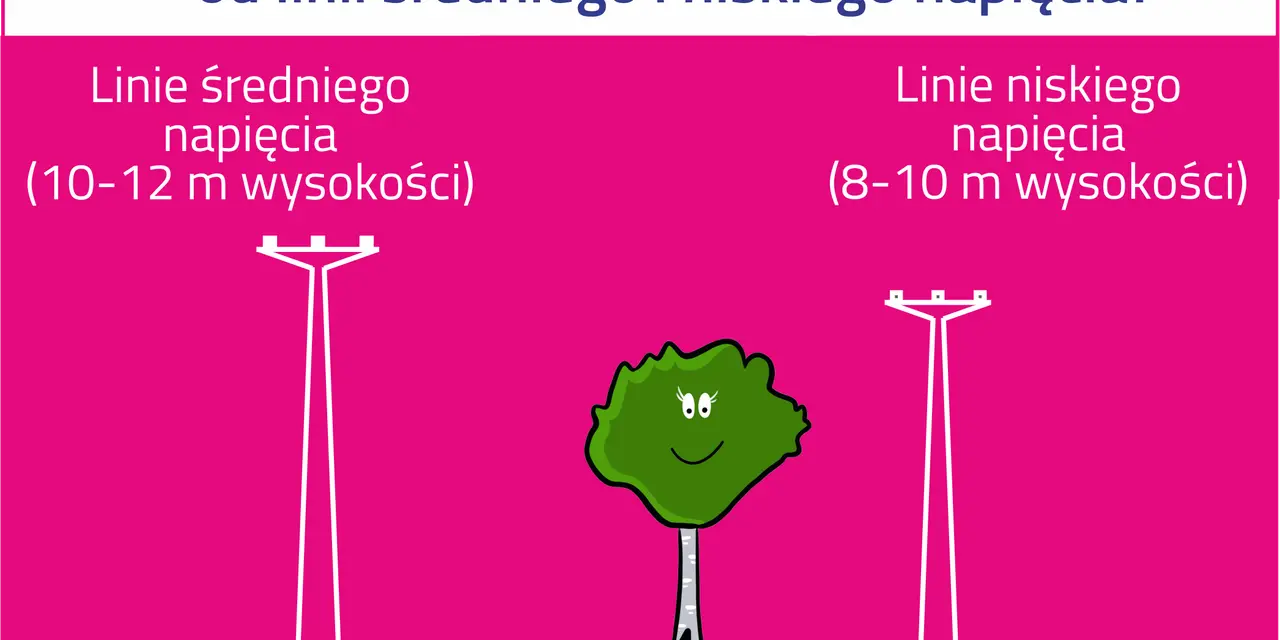

- czy planowane drzewa, dach, rusztowanie i sprzęt budowlany nie będą kolidować z linią.
Nie warto liczyć na przesunięcie słupa jako prostą formalność. Przebudowa sieci wymaga projektu, uzgodnień, zgód właścicielskich i finansowania. Czasem operator dopuści zmianę trasy, ale koszt oraz możliwość wykonania przebudowy zależą od konkretnej kolizji, a nie od samej chęci inwestora.
Przesyłanie energii a przyłącze domu
Linia energetyczna może znajdować się blisko działki, ale nie oznacza to automatycznie, że dom zostanie do niej podłączony. O przyłączeniu decydują warunki techniczne wydane przez operatora systemu dystrybucyjnego, dostępna moc i stan lokalnej sieci.
Typowy schemat wygląda tak, że energia dociera linią SN do stacji transformatorowej, gdzie napięcie zostaje obniżone do 230/400 V. Dopiero z sieci nn prowadzone jest przyłącze kablowe lub napowietrzne do złącza i instalacji budynku.
Na etapie budowy domu składam wniosek o warunki przyłączenia odpowiednio wcześnie, zwłaszcza gdy działka leży na końcu długiej sieci albo planuję pompę ciepła, ładowarkę samochodu i fotowoltaikę. Sama obecność słupa przy drodze nie gwarantuje wystarczającej mocy. W niektórych miejscach konieczna może być rozbudowa sieci albo wymiana transformatora.
Warto też rozróżnić przyłącze od sieci operatora. Przyłącze służy konkretnemu obiektowi, natomiast linia rozdzielcza zasila większą grupę odbiorców. To rozróżnienie pomaga ustalić, kto odpowiada za urządzenie i jakie dokumenty będą potrzebne przy jego przebudowie.
Jak bezpiecznie ocenić działkę z linią energetyczną
Linia nie zawsze przekreśla zakup działki, ale powinna zostać uwzględniona już przy porównywaniu ofert. Najpierw ustalam jej rodzaj i napięcie, potem sprawdzam ograniczenia w planie miejscowym, a dopiero na końcu oceniam, czy proponowane miejsce na dom nadal ma sens.
- Zbierz dokumenty działki, w tym księgę wieczystą, mapę i wypis z planu miejscowego albo decyzję o warunkach zabudowy.
- Zidentyfikuj operatora i poproś o informacje dotyczące przebiegu oraz parametrów sieci.
- Zleć geodecie aktualizację mapy, szczególnie gdy na działce są stare słupy lub podejrzewasz kabel podziemny.
- Sprawdź możliwość ustawienia domu z uwzględnieniem przewodów, pasa technologicznego, dojazdu i przyszłych przyłączy.
- Skonsultuj projekt z projektantem, zanim podpiszesz umowę lub zamówisz projekt gotowy.
Jeżeli linia przechodzi przez teren, który chcesz przeznaczyć na ogród, garaż albo budynek gospodarczy, ograniczenie może być mniej dotkliwe niż przy planowanej zabudowie mieszkalnej. Z kolei stary słup stojący na środku przyszłego podjazdu może oznaczać problem organizacyjny i dodatkowe koszty, nawet gdy sama linia ma niskie napięcie.
Najbezpieczniej traktować infrastrukturę energetyczną jako jeden z podstawowych elementów analizy działki, obok drogi, kanalizacji, gazu i warunków gruntowych. Ostateczna decyzja powinna opierać się na dokumentach i stanowisku operatora, a nie na odległości zmierzonej krokami podczas oględzin.
Linia przy działce nie musi być problemem, ale wymaga sprawdzenia
Najważniejsze rozróżnienie dotyczy napięcia i sposobu prowadzenia przewodów. Sieć nn zwykle służy odbiorcom końcowym, SN zasila lokalne stacje, WN rozprowadza energię między większymi punktami, a NN odpowiada za przesył na duże odległości. Każdy z tych wariantów może występować jako linia napowietrzna albo kablowa.
Z mojego punktu widzenia przy zakupie działki najwięcej daje połączenie trzech spraw: oględzin w terenie, analizy mapy i pisemnych informacji od operatora. Taki zestaw pozwala uniknąć sytuacji, w której atrakcyjna cenowo parcela okazuje się trudna do zabudowy przez niewidoczny kabel, służebność przesyłu albo pas technologiczny.
