Średnie napięcie w Polsce - ile kV ma sieć SN?

Przy planowaniu przyłącza, ocenie działki albo analizie przebiegu linii energetycznej łatwo natknąć się na skrót SN i wartości 15 lub 20 kV. Najkrócej mówiąc, średnie napięcie obejmuje w Polsce zakres od 1 do 60 kV, ale w codziennej praktyce najczęściej spotyka się sieci 15 kV i 20 kV. Poniżej wyjaśniam, co dokładnie oznaczają te wartości, jak energia trafia z sieci SN do domu i na co zwrócić uwagę przy działce położonej w pobliżu linii.

Ile kilowoltów ma średnie napięcie w Polsce

W polskiej klasyfikacji elektroenergetycznej średnie napięcie, czyli SN, obejmuje wartości od 1 kV do 60 kV. To szeroki przedział, dlatego sama informacja, że dana linia jest średniego napięcia, nie wskazuje jeszcze jej dokładnego poziomu.

Jeżeli potrzebna jest krótka odpowiedź na pytanie, ile kV ma średnie napięcie, najczęściej będzie to 15 kV albo 20 kV. Takie sieci rozprowadzają energię z głównych punktów zasilania do lokalnych stacji transformatorowych, które obniżają napięcie do poziomu używanego przez gospodarstwa domowe i małe firmy.

Granice klasyfikacji mogą być różnie opisywane w materiałach technicznych, zwłaszcza gdy mowa o podziale między SN a WN. Dla właściciela działki najważniejsza jest jednak praktyczna informacja, że linia 15 lub 20 kV jest linią średniego napięcia, a nie instalacją podobną do domowej sieci 400 V.

Dlaczego najczęściej spotyka się 15 kV i 20 kV

Sieć 15 kV jest bardzo rozpowszechniona w polskich miejscowościach i na terenach wiejskich. W wielu regionach spotyka się również sieć 20 kV, a wybór konkretnego poziomu zależy od historii rozwoju systemu, lokalnych standardów operatora oraz parametrów zasilanego obszaru.

Wyższe napięcie pozwala przesłać tę samą moc przy męższym prądzie. W praktyce oznacza to mniejsze straty energii i możliwość zasilania odbiorców znajdujących się dalej od stacji głównej. Dlatego sieć SN jest dobrym kompromisem między możliwościami przesyłowymi a kosztami budowy i eksploatacji.

Poza wartościami 15 i 20 kV można jeszcze trafić na starsze albo lokalne rozwiązania. W dokumentacji mogą pojawić się między innymi:

• 6 kV, często w starszych instalacjach przemysłowych,
• 10 kV, spotykane w wybranych regionach i obiektach,
• 30 kV, stosowane lokalnie, zwłaszcza przy określonych układach przemysłowych lub historycznych.

Nie zakładałbym więc, że każda linia oznaczona jako SN ma dokładnie 15 kV. Konkretnej wartości nie da się wiarygodnie ustalić wyłącznie na podstawie wyglądu słupa czy liczby przewodów. Trzeba sprawdzić mapę sieci, dokumentację operatora albo warunki przyłączenia.

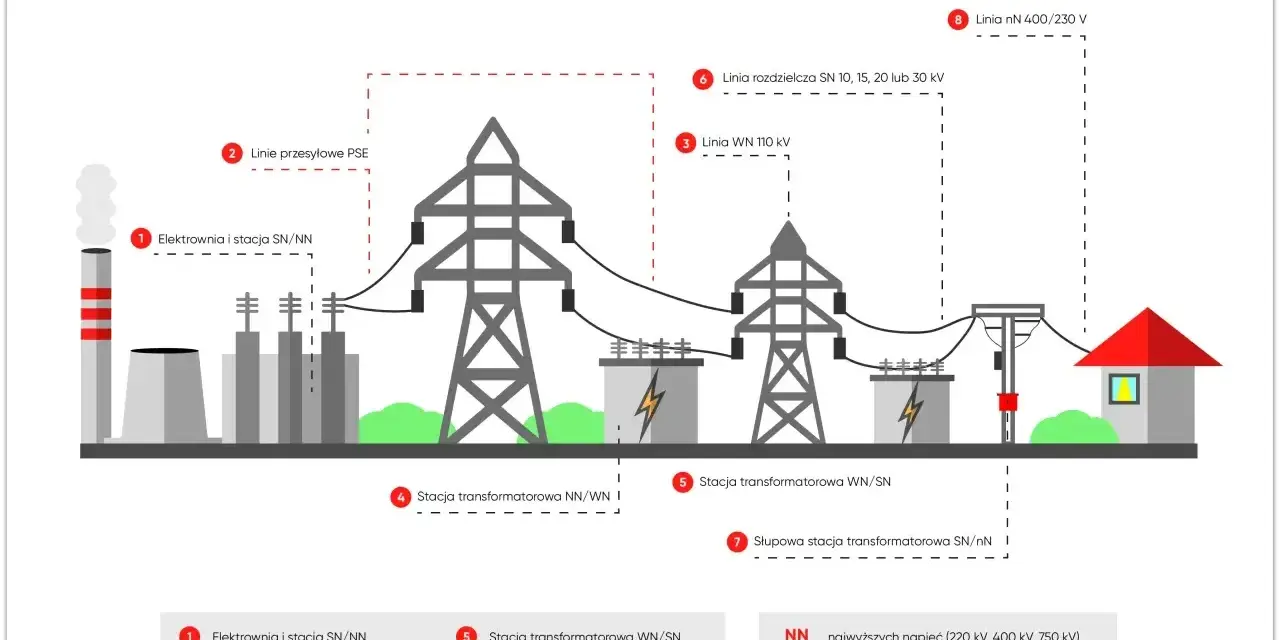

Jak energia ze średniego napięcia trafia do domu

Typowy schemat jest prosty. Energia dociera linią SN do stacji transformatorowej, gdzie transformator obniża napięcie, najczęściej z 15 kV lub 20 kV do 0,4 kV. Dopiero po tej zmianie trafia do sieci niskiego napięcia, a następnie do przyłączy budynków.

W domu korzystamy z napięcia 230 V w obwodach jednofazowych albo 400 V w instalacji trójfazowej. Z tego powodu obecność linii 15 kV w pobliżu posesji nie oznacza, że takie napięcie pojawi się w budynku. Oznacza natomiast, że w okolicy działa element infrastruktury wymagający odpowiednich odległości, zabezpieczeń i zasad eksploatacji.

Przyłącze domu a przyłącze średniego napięcia

Jeżeli inwestor potrzebuje wyjątkowo dużej mocy, operator może wymagać budowy własnej stacji transformatorowej. To rozwiązanie daje większą kontrolę nad zasilaniem, ale oznacza także wyższe koszty projektu, uzgodnień, urządzeń i utrzymania. Przy zwykłym domu najczęściej nie ma ekonomicznego uzasadnienia.

Przeczytaj również: Schemat przyłącza wody - co musi zawierać i jak go czytać

Co oznacza wartość 17,5 albo 24 kV na urządzeniu

W dokumentacji technicznej można zobaczyć wartość wyższą niż nominalne napięcie sieci, na przykład 17,5 kV przy sieci 15 kV albo 24 kV przy sieci 20 kV. Nie musi to oznaczać, że operator zasila linię napięciem 17,5 lub 24 kV. Często jest to najwyższe napięcie urządzenia, dla którego projektuje się izolację i aparaturę łączeniową.

To rozróżnienie jest ważne przy czytaniu projektów stacji, rozdzielnic i warunków technicznych. Napięcie nominalne sieci oraz napięcie znamionowe aparatu to dwie powiązane, ale nie identyczne informacje.

Linia SN przy działce i konsekwencje dla budowy

Jeżeli przez działkę albo wzdłuż jej granicy przebiega linia średniego napięcia, nie powinienem oceniać sytuacji wyłącznie na podstawie odległości widocznej „na oko”. Znaczenie ma rodzaj linii, jej przebieg, wysokość przewodów, szerokość pasa technologicznego, zapisy miejscowego planu oraz wymagania operatora.

Najpierw sprawdziłbym mapę zasadniczą i ewidencyjną, a potem dokumenty planistyczne. Przydatne mogą być również informacje od operatora sieci dystrybucyjnej, ponieważ to on określa warunki techniczne i eksploatacyjne dotyczące konkretnego odcinka.

W praktyce trzeba zweryfikować przede wszystkim:

• czy linia jest napowietrzna czy kablowa,
• czy przebiega przez działkę, czy tylko w jej sąsiedztwie,
• czy w księdze wieczystej lub dokumentach widnieje służebność przesyłu,
• czy planowana zabudowa nie koliduje z pasem technologicznym,
• czy operator nie wymaga dodatkowych uzgodnień przed uzyskaniem pozwolenia lub zgłoszenia budowy.

Przy linii kablowej problemem może być ograniczenie robót ziemnych i lokalizacji fundamentów. Przy linii napowietrznej dochodzą wymagania dotyczące bezpiecznych odległości od przewodów oraz możliwości prowadzenia prac dźwigiem, podnośnikiem lub innym wysokim sprzętem. Konkretne odległości trzeba ustalać dla danego przebiegu i rodzaju sieci, a nie kopiować z przypadkowej tabeli znalezionej w internecie.

Jak odróżnić SN od innych oznaczeń w dokumentacji

Skróty stosowane w projektach bywają mylące, szczególnie gdy czyta się mapę bez przygotowania elektrycznego. Najprostszy sposób to sprawdzenie, czy przy symbolu podano poziom napięcia, relację stacji albo oznaczenie operatora.

Nie należy też mylić kV z kVA. kV opisuje napięcie, natomiast kVA określa moc pozorną transformatora lub urządzenia. Transformator 15/0,4 kV o mocy 400 kVA pracuje więc między dwoma poziomami napięcia, a 400 kVA mówi o jego zdolności do obsługi obciążenia.

Moja praktyczna zasada jest prosta: jeśli informacja o sieci ma wpływać na zakup działki, projekt domu albo lokalizację przyłącza, nie opieram decyzji na samym oznaczeniu „SN”. Potrzebne są konkretne warunki techniczne i aktualna mapa uzbrojenia, bo lokalny układ może różnić się od typowego rozwiązania 15/20 kV.

Co sprawdzić przed zakupem działki z linią energetyczną

Sama linia średniego napięcia nie przekreśla automatycznie możliwości budowy, ale może zmienić sposób zagospodarowania parceli. Przed podpisaniem umowy sprawdziłbym przebieg przewodów, strefy ograniczeń, zapisy planu miejscowego oraz ewentualne prawa przedsiębiorstwa energetycznego do korzystania z gruntu.

Warto również uzyskać wypis i wyrys z miejscowego planu zagospodarowania przestrzennego albo sprawdzić możliwość wydania decyzji o warunkach zabudowy. Jeżeli planowany jest dom, garaż, pompa ciepła, fotowoltaika lub większy budynek gospodarczy, projektant powinien znać dokładne położenie sieci już na etapie koncepcji.

Przy pracach w pobliżu linii nie wolno samodzielnie przesuwać przewodów, zmieniać ich wysokości ani prowadzić robót bez uzgodnienia. Średnie napięcie jest realnym zagrożeniem porażeniem i łukiem elektrycznym, dlatego prace przy sieci oraz w jej bezpośrednim sąsiedztwie należy zlecać uprawnionym ekipom i uzgadniać z właściwym operatorem.

Najważniejsza liczba zależy od konkretnej sieci

Jeżeli potrzebna jest szybka odpowiedź, średnie napięcie w Polsce obejmuje zakres 1-60 kV, lecz typowa sieć dystrybucyjna ma najczęściej 15 albo 20 kV. W pobliżu domu energia jest później transformowana do niskiego napięcia 230/400 V.
