W praktyce elektryk lub inwestor potrzebuje dokumentu, który nie tylko potwierdza wykonanie pomiarów, ale też jasno pokazuje ich zakres, wyniki i wnioski. Taki protokół bywa potrzebny przy odbiorze domu, przy okresowych kontrolach i wtedy, gdy trzeba udowodnić, że instalacja działa bezpiecznie, a wypełniony protokół z pomiarów elektrycznych nie jest zbiorem przypadkowych cyfr, tylko czytelnym dowodem stanu instalacji.
Najważniejsze rzeczy, które trzeba sprawdzić przed podpisaniem dokumentu
- Protokół powinien pokazywać, co dokładnie zmierzono, gdzie i jakim sprzętem.
- W budynkach mieszkalnych najczęściej liczą się oględziny, ciągłość PE, izolacja, pętla zwarcia, RCD i uziemienie.
- Prawo budowlane przewiduje kontrole okresowe, a w pięcioletniej kontroli obejmuje się też instalację elektryczną i piorunochronną.
- Dokument ma sens tylko wtedy, gdy zawiera jednoznaczne wyniki, datę, zakres i podpis osoby z odpowiednimi kwalifikacjami.
- Brak numerów obwodów, danych przyrządów albo końcowego wniosku osłabia wartość całego protokołu.
Kiedy protokół jest potrzebny i co właściwie potwierdza
Najczęściej spotykam dwie sytuacje: odbiór nowej instalacji po budowie albo okresową kontrolę w istniejącym budynku. Prawo budowlane przewiduje kontrole co najmniej raz w roku oraz co najmniej raz na 5 lat, a w tej pięcioletniej wprost uwzględnia się badanie instalacji elektrycznej i piorunochronnej. W domu jednorodzinnym nie zawsze oznacza to identyczny zakres jak w obiekcie usługowym, ale logika jest ta sama: dokument ma potwierdzić stan techniczny, a nie tylko fakt, że ktoś „coś sprawdził”.
Ja traktuję taki protokół jak most między instalacją a formalnościami. Dla właściciela to dowód bezpieczeństwa, dla wykonawcy ochrona przed zarzutem, że pomiary zostały zrobione na skróty, a dla nadzoru budowlanego albo kupującego mieszkanie konkret, z którym da się pracować. Przy kolejnej kontroli dobrze jest też sprawdzić, czy wykonano zalecenia z poprzedniego badania, bo bez tego protokół szybko traci ciągłość. Z takiego dokumentu da się też od razu wyczytać, czy instalacja była sprawdzona rzetelnie, a to prowadzi do pytania, co dokładnie musi się w nim znaleźć.

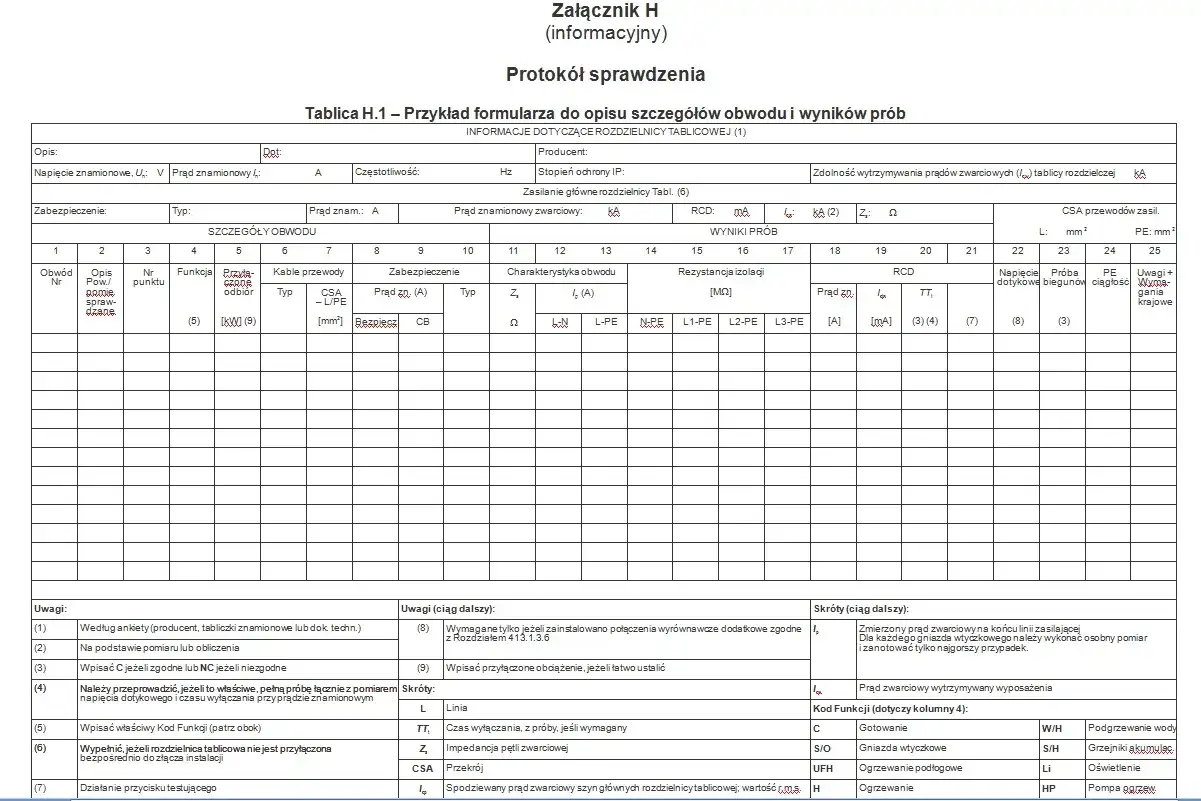

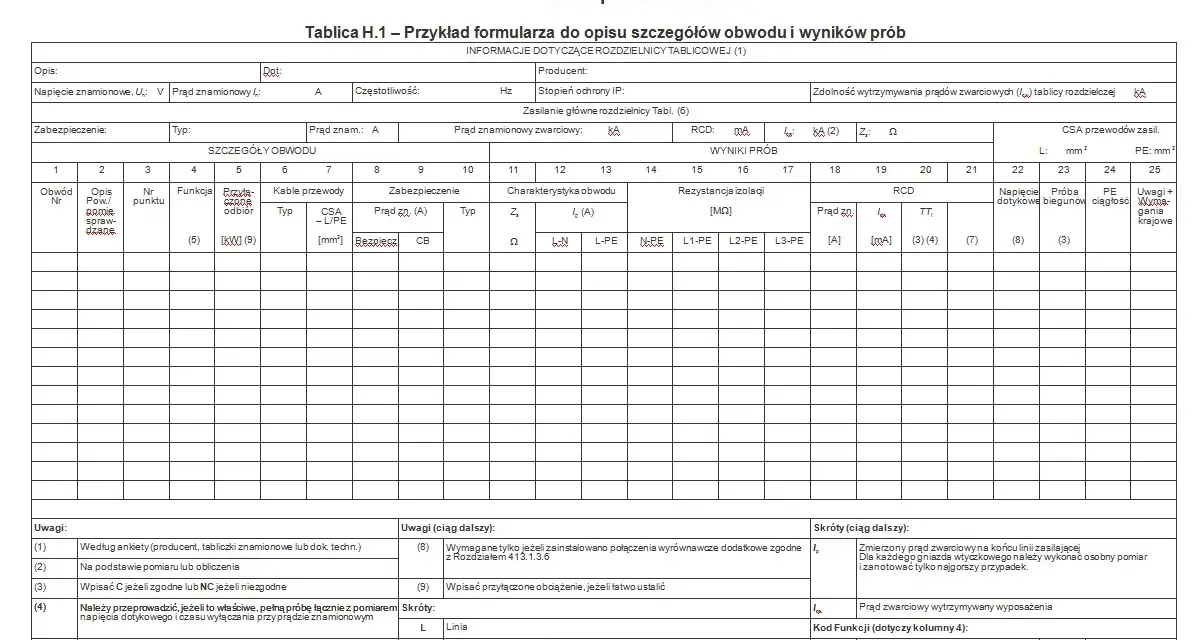

Co powinno się znaleźć w poprawnie wypełnionym dokumencie
Nie ma sensu zachwycać się samą pieczątką. Dobry protokół pozwala odtworzyć, kto badał instalację, gdzie to robił, jakim sprzętem i z jakim wynikiem. Jeśli brakuje choćby jednego z tych elementów, dokument staje się słaby dowodowo i później trudno na jego podstawie cokolwiek wyjaśnić.
- Dane obiektu i zleceniodawcy - adres, inwestor lub właściciel, czasem także numer lokalu albo oznaczenie budynku.
- Numer protokołu i data wykonania badań - bez tego dokument nie ma porządku archiwalnego i trudno go porównać z kolejnymi przeglądami.
- Zakres pomiarów - trzeba jasno napisać, czy chodziło o odbiór, przegląd okresowy, kontrolę konkretnego obwodu czy całą instalację.
- Identyfikacja badanych elementów - najlepiej z numerami obwodów, opisem rozdzielnicy, a w większych obiektach także ze szkicem lub planem.
- Warunki pomiaru i sprzęt - warto podać użyte mierniki, ich numery seryjne i informację, że były sprawne oraz dopuszczone do pracy.
- Wyniki liczbowe i wniosek końcowy - same liczby bez interpretacji niczego nie kończą, dlatego potrzebny jest też czytelny opis: pozytywny, negatywny albo warunkowy.
- Uwagi i zalecenia - jeśli coś wymaga naprawy, modernizacji albo ponownego pomiaru, powinno to być wpisane wprost.
Taki układ jest ważny nie dlatego, że wygląda urzędowo, lecz dlatego, że pozwala wrócić do tych samych obwodów za rok lub pięć lat. A skoro wiadomo już, co powinno znaleźć się na papierze, warto zobaczyć, jakie konkretne pomiary zwykle się w nim wpisuje.
Jakie pomiary najczęściej trafiają do raportu
Zakres zawsze zależy od układu sieci, sposobu ochrony i typu obiektu, ale w budynkach mieszkalnych najczęściej przewijają się te same grupy badań. W praktyce właśnie one decydują, czy instalacja jest bezpieczna w codziennym użytkowaniu.
| Pomiar | Co pokazuje | Na co zwracam uwagę |
|---|---|---|
| Oględziny | Stan osprzętu, zabezpieczeń, opisów i widocznych uszkodzeń | Czy rozdzielnica, gniazda i przewody nie mają śladów przegrzania, luźnych połączeń albo braku oznaczeń |
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Czy przewód ochronny PE rzeczywiście tworzy ciągły tor ochrony | To jeden z podstawowych testów bezpieczeństwa, bo bez niego ochrona przeciwporażeniowa traci sens |
| Rezystancja izolacji | Stan izolacji przewodów i ewentualne zawilgocenie lub uszkodzenie | W praktyce dla wielu obwodów stosuje się 500 V DC, a często oczekuje się co najmniej 1,0 MΩ |
| Impedancja pętli zwarcia | Czy zabezpieczenie odłączy zasilanie w odpowiednim czasie | To badanie pokazuje, czy przy zwarciu zadziała wyłącznik nadprądowy lub bezpiecznik |
| Test wyłącznika RCD | Czy różnicówka reaguje prawidłowo | W domach RCD jest zwykle podstawowym elementem ochrony dodatkowej, więc jego sprawność ma duże znaczenie |
| Rezystancja uziemienia | Jakość uziomu i skuteczność odprowadzenia prądu do ziemi | To szczególnie ważne w układach TT oraz tam, gdzie instalacja współpracuje z ochroną odgromową |
Właśnie tu widać różnicę między formalnym druczkiem a realnym badaniem. Ten sam dom może wymagać innego zestawu testów po modernizacji rozdzielnicy, a innego przy odbiorze nowego przyłącza. To prowadzi do pytania, kto w ogóle powinien taki dokument przygotować i podpisać.
Kto może wykonać badania i podpisać protokół
Tu nie ma miejsca na przypadkowy podpis. Osoba wykonująca pomiary musi mieć aktualne kwalifikacje do prac kontrolno-pomiarowych i znać układ instalacji, bo bez tego nawet dobry miernik nie gwarantuje sensownego wyniku. Ważny jest też sam sprzęt - miernik powinien być sprawny, opisany i możliwy do zidentyfikowania w protokole, najlepiej z numerem seryjnym i informacją o kontroli lub wzorcowaniu.
- Nie wystarczy ogólny wpis „elektryk”. Liczy się zakres kwalifikacji i to, czy obejmuje pomiary.
- Nie warto podpisywać dokumentu bez znajomości układu sieci, bo inne wymagania ma TN, inne TT, a jeszcze inne układ z RCD jako podstawową ochroną dodatkową.
- Jeżeli w badaniu brała udział pomoc techniczna, w protokole nadal musi być jasne, kto odpowiada za wynik końcowy.
W praktyce to ważniejsze niż sama marka miernika. Dobrze podpisany dokument daje się obronić po miesiącu, po roku i przy ewentualnym sporze z wykonawcą. Skoro już wiadomo, kto ma go przygotować, pora odczytać same liczby bez nadinterpretacji.
Jak czytać wyniki bez technicznej nadinterpretacji
Najczęstszy błąd inwestora jest prosty: patrzy tylko na słowo „pozytywny” albo na jedną liczbę i uznaje sprawę za zamkniętą. Tymczasem wynik trzeba czytać razem z kontekstem, bo ta sama wartość może być dobra w jednym układzie, a słaba w innym.
- Jednostki są obowiązkowe - bez nich nie wiadomo, czy chodzi o omy, kiloomy, wolty czy sekundy.
- Opis obwodu musi być jednoznaczny - najlepiej z numerem obwodu, pomieszczeniem albo pozycją w rozdzielnicy.
- Warunki badania mają znaczenie - temperatura, wilgotność i stan instalacji po remoncie potrafią zmienić rezultat.
- Wynik graniczny wymaga komentarza - sama liczba bez interpretacji niewiele mówi właścicielowi.
Warto też porównywać wyniki z poprzednim przeglądem. Jeśli rezystancja izolacji wyraźnie spada albo RCD reaguje inaczej niż kiedyś, to sygnał, że instalacja się starzeje albo ktoś wprowadził zmianę bez aktualizacji dokumentacji. I właśnie dlatego tak ważne są dobrze opisane błędy, których protokół nie powinien ukrywać.
Najczęstsze błędy, które widzę w protokołach
Przy dokumentach elektrycznych najczęściej nie psuje się sam pomiar, tylko opis. To drobna różnica, ale w praktyce decyduje o tym, czy dokument da się wykorzystać przy odbiorze i późniejszej eksploatacji.
- Brak numeru protokołu albo daty badania.
- Brak adresu obiektu lub jasnego wskazania, którego lokalu dotyczy dokument.
- Wyniki wpisane zbiorczo, bez przypisania do konkretnych obwodów.
- Opis zabezpieczeń niezgodny z rzeczywistą rozdzielnicą.
- Brak spisu mierników i ich numerów, przez co wynik trudno zweryfikować.
- Brak wniosków końcowych, zwłaszcza gdy wykryto usterki.
Najbardziej kłopotliwe są protokoły „na skróty”, przygotowane z poprzedniego wzoru bez sprawdzenia zmian w instalacji. Jeśli po remoncie doszedł nowy obwód, zmienił się RCD albo przebudowano rozdzielnicę, stary opis szybko przestaje mieć wartość. Z tego powodu zawsze radzę patrzeć nie tylko na końcowy wpis, ale też na to, co warto zachować razem z dokumentem.
Co warto dołączyć do protokołu, żeby ułatwić sobie kolejne lata
Sam protokół jest ważny, ale jeszcze lepiej działa wtedy, gdy leży obok innych prostych materiałów. W praktyce najbardziej przydają się schemat rozdzielnicy, zestawienie obwodów, informacja o użytych zabezpieczeniach oraz poprzedni protokół, jeśli to już nie pierwszy przegląd.
- Schemat lub opis obwodów, nawet uproszczony.
- Numeracja wyłączników i gniazd, najlepiej zgodna z opisem w rozdzielnicy.
- Poprzedni protokół, żeby łatwo porównać zmiany.
- Informacja o modernizacjach, które wykonano po badaniu.
- Kontakt do osoby lub firmy, która robiła pomiary.
Jeżeli po odbiorze domu masz tylko jedną rzecz dopiąć, niech to będzie właśnie dokumentacja elektryczna: czytelna, podpisana i spójna z tym, co rzeczywiście zamontowano. Taki komplet oszczędza czasu przy kolejnych kontrolach i zmniejsza ryzyko sporów, bo zamiast domysłów zostają konkretne wyniki, opis obwodów i jasny wniosek o stanie instalacji.
