Planowana budowa domu może rozbić się o jedną rzecz, której nie widać gołym okiem, czyli przebieg sieci podziemnych. Mapa uzbrojenia terenu w Geoportalu pomaga sprawdzić, czy w pobliżu działki znajdują się wodociąg, kanalizacja, gaz, prąd albo telekomunikacja, ale pokazuje też projektowane przewody i urządzenia. Wyjaśniam, jak znaleźć właściwą warstwę, odczytać oznaczenia i zweryfikować dane przed zakupem gruntu lub rozpoczęciem robót.
Mapa mediów pomaga szybko ocenić działkę, ale nie zastępuje uzgodnień
- Warstwa GESUT pokazuje istniejące, projektowane i budowane sieci uzbrojenia terenu.
- Skalę 1:500 lub 1:250 warto ustawić przed oceną dokładnego przebiegu przewodów.
- Linia na mapie nie gwarantuje przyłącza, wolnej przepustowości ani możliwości szybkiego podłączenia.
- Najważniejsze dane trzeba potwierdzić u gestorów sieci, w starostwie lub u geodety.
- Przed kopaniem niezbędne jest korzystanie z aktualnej mapy do celów projektowych i wytyczenie sieci w terenie.
Co dokładnie pokazuje uzbrojenie terenu w Geoportalu
Za dane o sieciach odpowiada przede wszystkim GESUT, czyli Geodezyjna Ewidencja Sieci Uzbrojenia Terenu. Baza obejmuje lokalizację przewodów, urządzeń oraz podstawowe informacje o ich przeznaczeniu i podmiotach, które nimi władają. Na mapie można zobaczyć między innymi sieci wodociągowe, kanalizacyjne, gazowe, elektroenergetyczne, ciepłownicze i telekomunikacyjne.
Nie jest to jednak wyłącznie mapa rur biegnących pod ziemią. W danych mogą pojawić się także hydranty, studnie, szafki, słupy, maszty, stacje transformatorowe i inne urządzenia związane z infrastrukturą. Część obiektów może być projektowana albo znajdować się w trakcie budowy, dlatego sama obecność symbolu nie zawsze oznacza działającą sieć.
Według informacji publikowanych przez Geoportal.gov.pl dane są zbierane z baz prowadzonych na poziomie powiatów i udostępniane w ogólnopolskiej usłudze mapowej. To wygodne rozwiązanie do wstępnej analizy, ale oznacza też, że aktualność i kompletność mogą różnić się między powiatami.
Jak włączyć warstwę sieci krok po kroku
1. Znajdź działkę na mapie
Najłatwiej wyszukać nieruchomość po adresie, numerze działki albo wskazać ją ręcznie na mapie. Przed dalszą analizą sprawdzam, czy granice działki zgadzają się z dokumentami, ponieważ pomylenie sąsiedniej parceli może całkowicie zmienić ocenę dostępu do mediów.

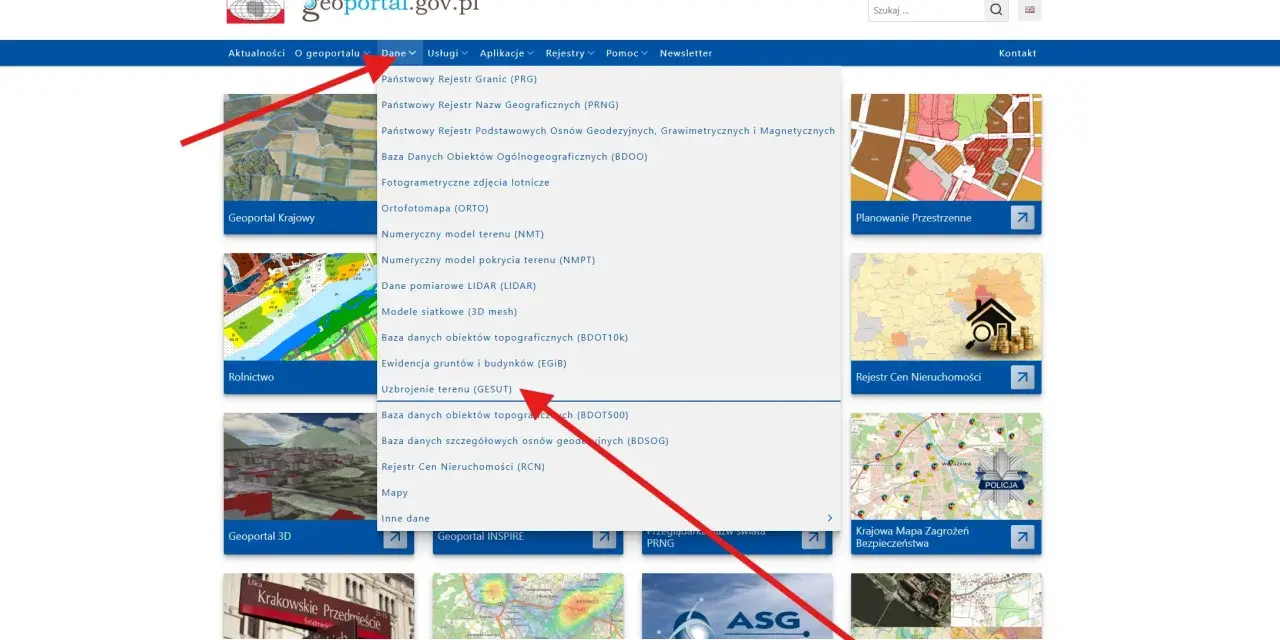

2. Otwórz listę warstw
W panelu warstw trzeba odszukać pozycję dotyczącą uzbrojenia terenu, GESUT lub sieci uzbrojenia. W zależności od widoku mogą być dostępne osobne grupy dla wodociągów, kanalizacji, gazu, energii elektrycznej i telekomunikacji. Jeśli warstwa nie jest widoczna, przyczyną często okazuje się zbyt małe przybliżenie.
3. Ustaw odpowiednią skalę
W oficjalnym Geoportalu warstwa uzbrojenia jest automatycznie prezentowana przy skalach 1:500 i 1:250. Przy większym oddaleniu może zniknąć albo zostać ograniczona do wybranych obiektów. Dlatego do wstępnego oglądu okolicy można użyć szerszego widoku, ale przebieg przewodu ocenia się dopiero po znacznym powiększeniu mapy.
Przeczytaj również: Protokół odbioru instalacji elektrycznej - co musi zawierać?
4. Odczytaj informacje o obiekcie
Po kliknięciu w linię lub punkt warto sprawdzić dostępne atrybuty. Mogą wskazywać rodzaj sieci, jej status, właściciela, materiał, średnicę albo inne parametry. Kolor przewodu nie powinien być jedyną podstawą interpretacji, ponieważ sposób prezentacji może zależeć od konfiguracji usługi i lokalnych danych.
Przy analizie działki dobrze włączyć także granice ewidencyjne, ortofotomapę i budynki. Dopiero na takim zestawieniu widać, czy przewód biegnie w drodze, przy granicy działki, przez jej środek albo w pobliżu planowanego budynku.
Jak rozpoznać poszczególne media i co z tego wynika
| Rodzaj sieci | Co można ocenić na mapie | Czego mapa nie potwierdza |
|---|---|---|
| Wodociągowa | Przebieg przewodu i położenie niektórych urządzeń | Ciśnienia, wolnej przepustowości i warunków przyłączenia |
| Kanalizacyjna | Obecność kolektora, przewodu lub studni | Możliwości grawitacyjnego odpływu i rzędnych przyłącza |
| Gazowa | Przybliżony przebieg gazociągu | Zgody operatora, ciśnienia i kosztu przyłącza |
| Elektroenergetyczna | Sieci oraz wybrane urządzenia energetyczne | Dostępnej mocy, warunków technicznych i terminu podłączenia |
| Telekomunikacyjna | Przebieg części kabli i urządzeń | Realnej dostępności konkretnego operatora i technologii |
Najczęstszy błąd polega na uznaniu, że sieć przy granicy działki oznacza gotowe media. W praktyce przewód może mieć zbyt małą przepustowość, znajdować się po drugiej stronie drogi albo nie należeć do operatora, z którego usług chcemy korzystać.
Przykładowo obecność wodociągu nie przesądza jeszcze o możliwości podłączenia domu. Trzeba ustalić miejsce wcinki, średnicę przewodu, wymagane zabezpieczenia i sposób prowadzenia przyłącza. Przy kanalizacji znaczenie ma dodatkowo wysokość sieci względem planowanej posadzki i poziomu terenu.
Dlaczego mapa może nie pokazywać całego uzbrojenia
GESUT jest bardzo przydatny, ale nie powinien być traktowany jak rentgen działki. Brak linii na mapie nie zawsze oznacza brak sieci w terenie. Powodem może być niepełna inwentaryzacja, opóźnienie w aktualizacji, stara dokumentacja albo przewód, który nie został prawidłowo ujawniony w bazie.
Dokładność zależy też od materiałów, na podstawie których wprowadzono obiekt. Jedna sieć może mieć współrzędne z pomiaru powykonawczego, a inna zostać naniesiona orientacyjnie ze starej mapy. Na ekranie oba przewody wyglądają podobnie, choć ich wiarygodność może być zupełnie inna.
Trzeba uważać również na przewody prywatne i przyłącza na terenie posesji. Nie wszystkie są prezentowane z taką samą szczegółowością jak sieci publiczne. Dotyczy to zwłaszcza starszych przyłączy, instalacji wykonanych bez aktualnej dokumentacji oraz przewodów należących do właścicieli nieruchomości.
Gdy planuję zakup działki, traktuję mapę jako filtr wstępny. Jeśli widzę konflikt sieci z domem, zjazdem lub planowanym szambem, nie zakładam od razu, że inwestycja jest niemożliwa. Sprawdzam jednak sprawę przed podpisaniem umowy, bo przesunięcie budynku albo wykonanie dodatkowych zabezpieczeń może zmienić budżet o wiele bardziej niż sama usługa geodezyjna.
Co sprawdzić przed zakupem działki i rozpoczęciem budowy
Analizę najlepiej przeprowadzić w kilku etapach. Sama mapa zajmuje kilka minut, ale dopiero połączenie jej z dokumentami daje obraz, na którym można oprzeć decyzję.
- Sprawdź przebieg wszystkich sieci w granicach działki, pasie drogowym i najbliższym sąsiedztwie.
- Porównaj mapę z księgą wieczystą, ewidencją i miejscowym planem, zwłaszcza gdy przewód przecina parcelę lub ogranicza miejsce zabudowy.
- Ustal właściciela każdej sieci i wystąp o warunki techniczne przyłączenia.
- Zapytaj o pasy ochronne i strefy kontrolowane, ponieważ mogą ograniczać ogrodzenie, nasadzenia lub lokalizację budynku.
- Zamów mapę do celów projektowych, jeśli inwestycja jest już przygotowywana.
- Zleć geodecie weryfikację w terenie, gdy przebieg sieci ma wpływ na roboty ziemne.
Warunki techniczne od operatora są ważniejsze niż sama kreska na mapie. To w nich pojawiają się informacje o miejscu przyłączenia, wymaganej mocy lub średnicy, sposobie prowadzenia instalacji i ewentualnej rozbudowie sieci. Przed zakupem działki warto mieć te dokumenty na piśmie, szczególnie gdy sprzedający zapewnia o pełnym uzbrojeniu.
Przy planowaniu wykopu nie wystarczy podgląd internetowy. Aktualna mapa do celów projektowych i wytyczenie sieci pozwalają ograniczyć ryzyko uszkodzenia kabla, gazociągu lub przewodu wodociągowego. W przypadku niejasności bezpieczniej założyć, że instalacja może znajdować się w innym miejscu, niż wynika to z ekranu.
Jak wykorzystać mapę, żeby nie przepłacić za media
Podgląd uzbrojenia pomaga porównać działki jeszcze przed zakupem. Grunt z sieciami w drodze może wyglądać atrakcyjniej niż działka bez infrastruktury, ale różnica w kosztach zależy od odległości, własności drogi, warunków operatora i konieczności budowy przyłączy. Nie ma jednej uczciwej ceny podłączenia prądu, wody czy kanalizacji dla całej Polski.
Jeśli przewód biegnie daleko od granicy, sprawdzam nie tylko długość przyłącza, lecz także czy potrzebna będzie rozbudowa sieci. To właśnie ten element, a nie kilka metrów rury na posesji, potrafi najbardziej wpłynąć na koszt i termin inwestycji.
Dobrym sposobem jest przygotowanie prostej tabeli dla każdej rozważanej nieruchomości. Zapisuję rodzaj dostępnego medium, odległość od działki, właściciela sieci, konieczne dokumenty i odpowiedź operatora. Taki zestaw szybko pokazuje, czy działka jest rzeczywiście uzbrojona, czy tylko dobrze wygląda na mapie.Mapa podziemnych sieci to początek dobrej decyzji
Geoportal z warstwą uzbrojenia terenu pozwala szybko wychwycić najważniejsze ryzyka związane z działką i zaplanować dalsze sprawdzenia. Największą wartość daje wtedy, gdy analizuję go razem z planem miejscowym, dokumentami od gestorów i opinią geodety.
Traktuję tę mapę jako narzędzie do zadawania właściwych pytań, a nie jako ostateczne potwierdzenie możliwości budowy. Przed zakupem sprawdzam dostępność i warunki przyłączenia, a przed kopaniem potwierdzam przebieg sieci w dokumentacji i terenie. To prosta ostrożność, która może oszczędzić kosztownych zmian projektu, przestojów i niebezpiecznych niespodzianek.
