GPZ zasila większy obszar i pośrednio dostarcza prąd do domów
- GPZ to główny punkt zasilania, zwykle stacja elektroenergetyczna 110 kV/SN.
- Jego zadaniem jest transformacja i rozdział energii do sieci średniego napięcia.
- Dom jednorodzinny zazwyczaj nie jest przyłączany bezpośrednio do GPZ.
- O możliwości przyłączenia decydują przede wszystkim warunki sieciowe i dostępna moc, a nie sama odległość od stacji.
- Informacji o GPZ i przyłączu należy szukać u lokalnego operatora systemu dystrybucyjnego.
Co oznacza skrót GPZ i jaką pełni funkcję
GPZ to skrót od określenia główny punkt zasilania. W dokumentacji technicznej można też spotkać rozwinięcie „główny punkt zasilający”, ale chodzi o ten sam typ obiektu. Jest to stacja elektroenergetyczna, która odbiera energię z sieci wysokiego napięcia, najczęściej na poziomie 110 kV, a następnie przekazuje ją do sieci średniego napięcia.
Najprościej wyobrazić ją sobie jako duży węzeł rozdzielający prąd na wiele kierunków. GPZ nie zasila jednego budynku. Obsługuje część miasta, gminy, zakładu przemysłowego albo większego obszaru wiejskiego, dostarczając energię do kolejnych stacji i linii średniego napięcia.
W środku znajdują się między innymi transformatory mocy, rozdzielnie, wyłączniki, zabezpieczenia oraz urządzenia sterujące i pomiarowe. Transformator zmienia poziom napięcia, a aparatura zabezpiecza sieć przed skutkami zwarć, przeciążeń i innych awarii. Dzięki temu energia może być bezpiecznie rozprowadzana dalej.
Jak energia płynie z GPZ do domu
Droga prądu do budynku składa się z kilku etapów. GPZ przekazuje energię do sieci średniego napięcia, zwykle o wartości 15 albo 20 kV. Linie te docierają do mniejszych stacji transformatorowych rozmieszczonych bliżej odbiorców.
W lokalnej stacji transformatorowej napięcie średnie jest obniżane do poziomu niskiego napięcia, czyli 400/230 V. Dopiero z takiej sieci prąd trafia przyłączem do domu, działki budowlanej, gospodarstwa lub niewielkiego obiektu usługowego.
| Element systemu | Typowy poziom napięcia | Rola |
|---|---|---|
| Sieć wysokiego napięcia | około 110 kV | Doprowadza energię do GPZ |
| GPZ | 110 kV/SN | Transformuje i rozdziela energię do sieci średniego napięcia |
| Sieć średniego napięcia | najczęściej 15 lub 20 kV | Dostarcza energię do lokalnych stacji transformatorowych |
| Stacja transformatorowa | SN/0,4 kV | Obniża napięcie do poziomu używanego przez odbiorców |
| Przyłącze budynku | 230/400 V | Doprowadza energię do instalacji odbiorczej |
To rozróżnienie ma praktyczne znaczenie. Bliskość GPZ nie oznacza, że kabel zasilający dom będzie miał kilkaset metrów. Pomiędzy stacją a budynkiem może znajdować się kilka odcinków sieci oraz lokalny transformator, dlatego o realnej możliwości przyłączenia decyduje cała infrastruktura, a nie jeden obiekt widoczny na mapie.
Czym GPZ różni się od lokalnej stacji transformatorowej
Te pojęcia bywają mylone, bo obie instalacje mogą mieć transformatory i oba obiekty są częścią systemu elektroenergetycznego. Różnica dotyczy jednak skali, poziomu napięcia i zasięgu działania.
GPZ pracuje na początku lokalnego systemu dystrybucyjnego. Odbiera duże ilości energii i zasila wiele linii średniego napięcia. Zwykła stacja transformatorowa, często spotykana przy ulicy albo na osiedlu, obsługuje znacznie mniejszy obszar i obniża napięcie średnie do 230/400 V.
| Cecha | GPZ | Lokalna stacja transformatorowa |
|---|---|---|
| Główne zadanie | Zasilanie i rozdział sieci średniego napięcia | Zasilanie odbiorców niskiego napięcia |
| Typowe napięcia | 110 kV/SN | SN/0,4 kV |
| Zasięg | Miasto, gmina lub większy obszar | Ulica, osiedle, kilka wsi lub grupa budynków |
| Typowi odbiorcy | Sieci i większe obiekty | Domy, gospodarstwa i małe firmy |
W praktyce inwestor budujący dom powinien interesować się przede wszystkim najbliższą siecią niskiego napięcia, wolną mocą transformatora oraz planowanym miejscem przyłączenia. GPZ jest ważnym elementem całego układu, ale zwykle pozostaje dla właściciela domu ogniwem pośrednim.
Co obecność GPZ oznacza dla właściciela działki
Jeżeli działka znajduje się w pobliżu GPZ, może to być korzystne dla rozwoju sieci, ale nie daje automatycznej gwarancji szybkiego ani taniego przyłącza. Operator sprawdza między innymi, czy istnieje odpowiednia linia, czy lokalny transformator ma rezerwę mocy oraz czy konieczna będzie rozbudowa infrastruktury.
Znaczenie ma także planowane zapotrzebowanie. Dom ogrzewany gazem i wyposażony w standardowe urządzenia potrzebuje innej mocy niż budynek z pompą ciepła, płytą indukcyjną, klimatyzacją, magazynem energii i ładowarką samochodu elektrycznego. W takim przypadku rozsądnie jest podać operatorowi realnie planowaną moc przyłączeniową, a nie zaniżać jej tylko po to, aby uprościć początkowe obliczenia.
Przy analizie działki sprawdzam przede wszystkim cztery rzeczy:
- kto jest lokalnym operatorem systemu dystrybucyjnego,
- gdzie znajduje się najbliższa sieć niskiego lub średniego napięcia,
- czy w pobliżu działki istnieje stacja transformatorowa i jaki ma obszar zasilania,
- czy miejscowy plan przewiduje przebieg linii, pas technologiczny albo ograniczenia zabudowy.

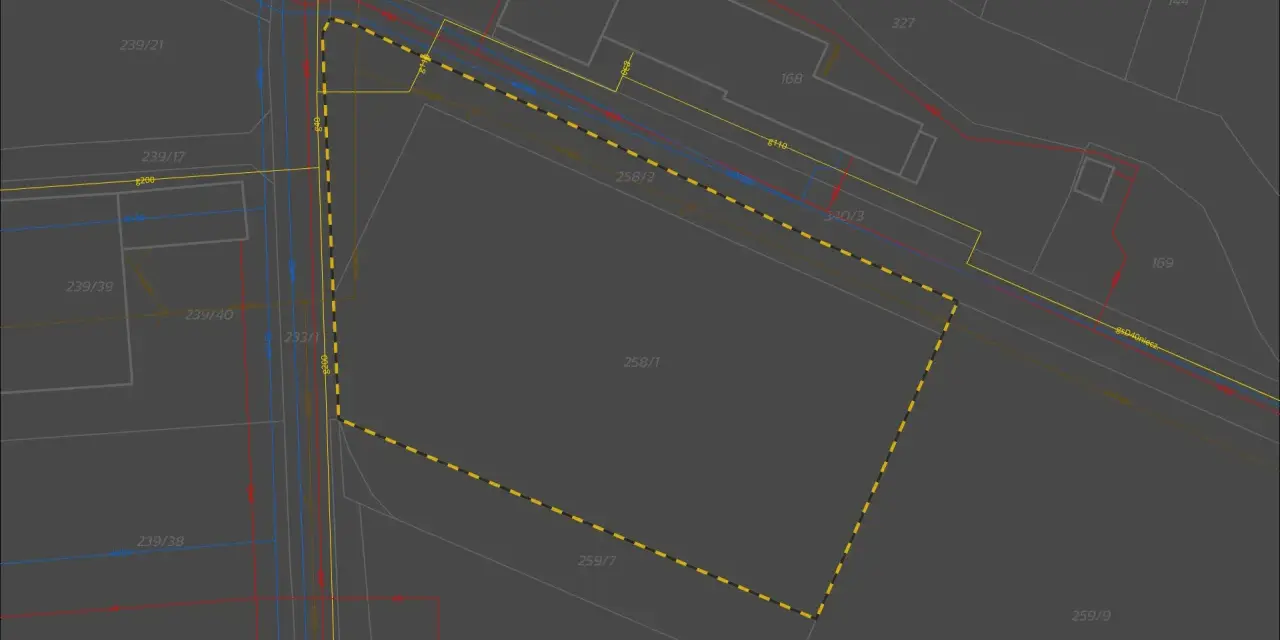

Sama mapa z zaznaczonym GPZ nie wystarczy do oceny działki. Najpewniejszą informację daje wniosek o określenie warunków przyłączenia albo wcześniejsza konsultacja z operatorem. To dokumenty operatora pokazują, czy przyłączenie będzie realizowane z istniejącej sieci, czy wymaga budowy nowego odcinka.
Jak sprawdzić możliwość przyłączenia przed zakupem działki
Najbezpieczniej zająć się tym jeszcze przed podpisaniem umowy zakupu. Sprzedający może wskazywać, że „prąd jest w drodze”, ale takie stwierdzenie nie mówi, czy chodzi o czynną sieć, gotowe przyłącze, skrzynkę na granicy działki czy dopiero planowaną inwestycję.
- Ustal operatora sieci właściwego dla lokalizacji działki.
- Sprawdź na mapie przebieg najbliższych linii i położenie stacji transformatorowych.
- Zapytaj operatora o możliwość uzyskania warunków przyłączenia dla planowanego domu.
- Podaj przewidywaną moc, uwzględniając ogrzewanie, fotowoltaikę, pompę ciepła i ładowarkę auta.
- Porównaj odpowiedź operatora z zapisami miejscowego planu lub decyzji o warunkach zabudowy.
Przyłącze może wymagać uzgodnienia trasy przez cudzą nieruchomość, ustanowienia służebności albo rozbudowy sieci. To właśnie te kwestie często wydłużają proces bardziej niż sama odległość od GPZ. Dla domu jednorodzinnego szczególnie ważne jest, aby nie mylić warunków przyłączenia z zapewnieniem, że energia będzie dostępna od razu po zakończeniu budowy.

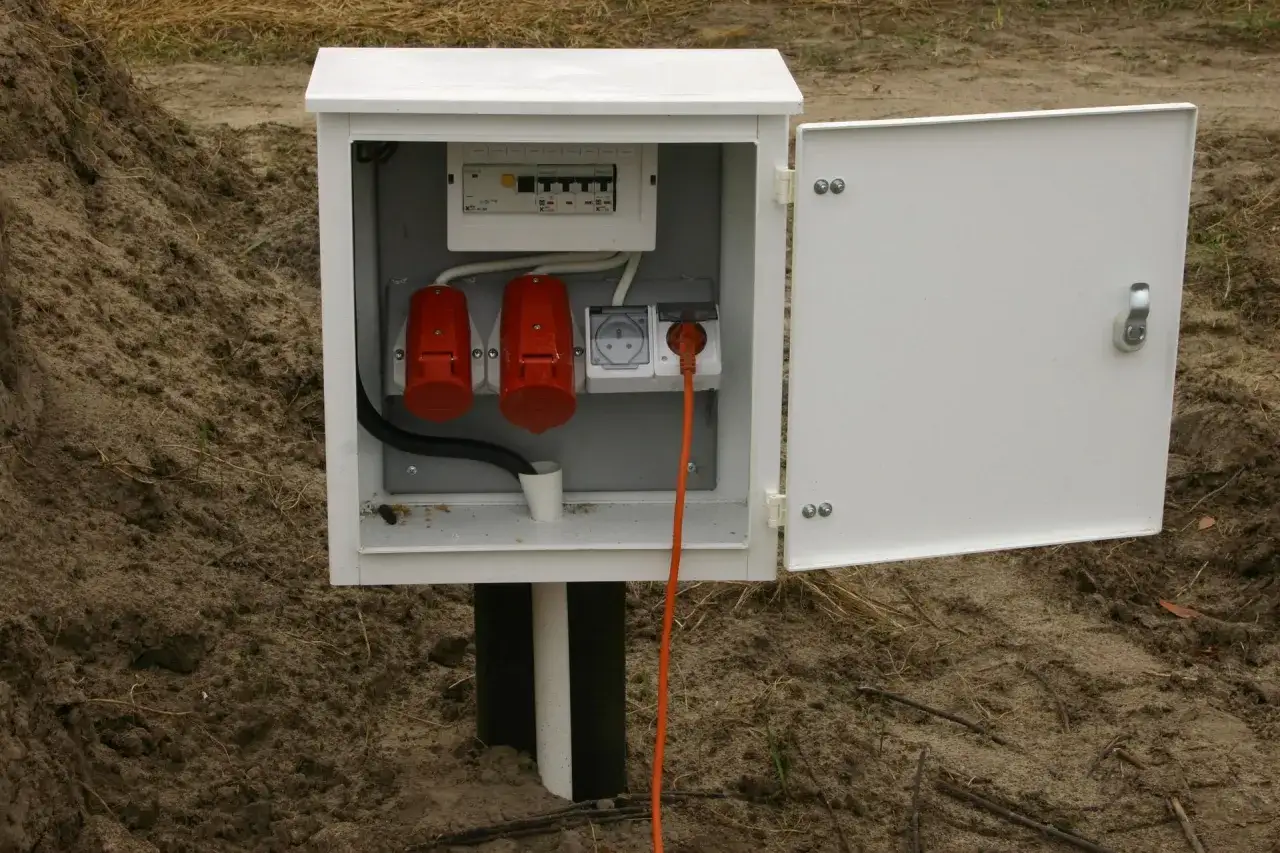

Jeżeli działka ma już skrzynkę przyłączeniową, trzeba sprawdzić, czy urządzenie rzeczywiście jest przypisane do tej nieruchomości i czy jego parametry odpowiadają planowanej inwestycji. Skrzynka bez zawartej umowy i odpowiedniej mocy nie jest równoznaczna z gotowym przyłączem.
Najczęstsze błędy związane z GPZ
Pierwszy błąd to traktowanie GPZ jak punktu, do którego można bezpośrednio podłączyć dom. Takie rozwiązanie dotyczy specjalistycznych przyłączy i dużych odbiorców, a nie typowego budynku jednorodzinnego. Dom korzysta zazwyczaj z sieci niskiego napięcia zasilanej przez lokalną stację transformatorową.
Drugi błąd polega na ocenianiu działki wyłącznie po odległości od stacji. Bliskość GPZ nie zastępuje analizy sieci. Jeżeli między działką a GPZ brakuje odpowiedniej infrastruktury albo sieć jest mocno obciążona, inwestycja może wymagać kosztownej rozbudowy.
Trzeci problem pojawia się przy źródłach własnych, szczególnie fotowoltaice. Instalacja może produkować energię, ale jej przyłączenie również zależy od parametrów lokalnej sieci, zabezpieczeń i możliwości przyjęcia nadwyżek. Sama obecność GPZ nie oznacza, że operator zaakceptuje dowolnie dużą instalację.

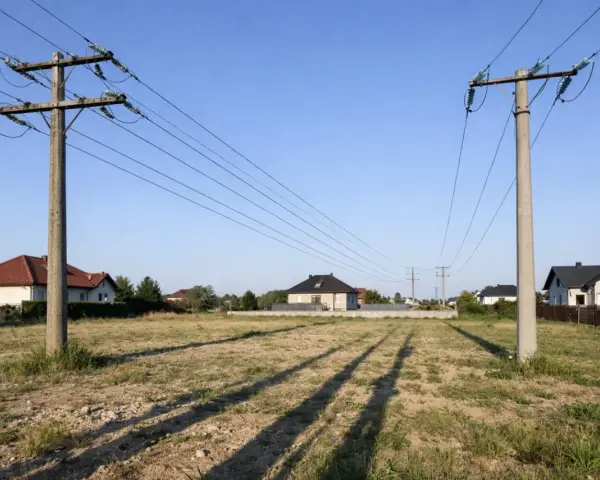

Nie warto też zakładać, że GPZ jest obiektem bez znaczenia dla planowania przestrzennego. Linie wysokiego i średniego napięcia, pasy technologiczne oraz urządzenia elektroenergetyczne mogą wpływać na lokalizację domu, ogrodzenia, drzew i innych obiektów. Ostateczne ograniczenia wynikają z dokumentacji operatora oraz przepisów dotyczących konkretnej infrastruktury.
Co zapamiętać przed rozpoczęciem formalności
GPZ jest dużą stacją elektroenergetyczną, która zmienia napięcie z wysokiego na średnie i rozdziela energię do dalszej sieci. Dla właściciela domu najważniejsze jest jednak nie samo położenie GPZ, lecz stan lokalnej sieci, dostępna moc i sposób wykonania przyłącza.
Przed zakupem działki albo wyborem projektu domu warto sprawdzić warunki u operatora, uwzględnić przyszłe urządzenia o dużym poborze energii i przeanalizować przebieg sieci w dokumentach planistycznych. Taka weryfikacja zajmuje znacznie mniej czasu niż późniejsza zmiana projektu lub oczekiwanie na rozbudowę infrastruktury.
Krótko mówiąc, GPZ zasila większy obszar, ale nie jest zwykłą skrzynką z prądem przy działce. Traktowałbym go jako jeden z elementów oceny uzbrojenia terenu, a decyzję o możliwości przyłączenia zawsze opierałbym na aktualnych warunkach wydanych dla konkretnej nieruchomości.
