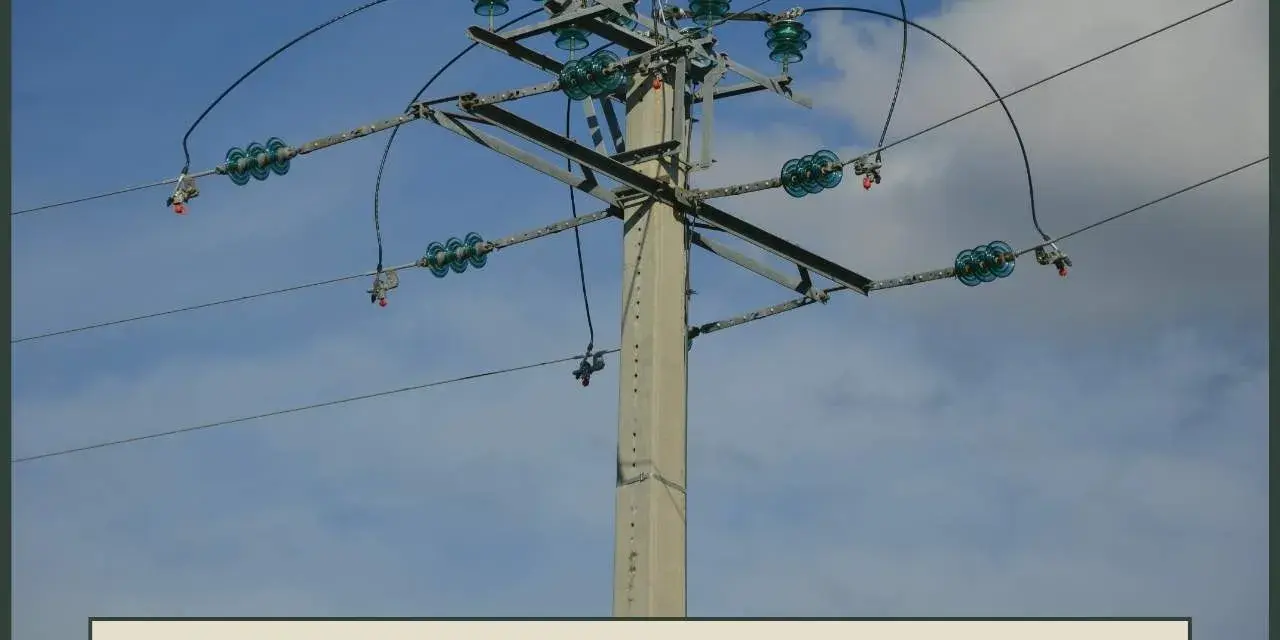

Poniżej rozkładam na czynniki pierwsze rodzaje słupów energetycznych: od materiału wykonania, przez funkcję w linii, aż po to, co taki słup oznacza dla działki i planowanej budowy. W praktyce te konstrukcje różnią się nie tylko wyglądem, ale też wytrzymałością, zakresem zastosowań i sposobem montażu. Jeśli chcesz ocenić, czy napowietrzna linia będzie problemem przy projekcie domu albo rozbudowie infrastruktury na parceli, ten podział naprawdę ma znaczenie.
Najważniejsze różnice sprowadzają się do materiału, funkcji i napięcia linii
- Materiał mówi o trwałości, masie i odporności na warunki atmosferyczne, ale nie wyjaśnia jeszcze, jak słup pracuje w linii.
- Funkcja jest równie ważna: słup może być przelotowy, narożny, odporowy, krańcowy albo rozgałęźny.
- W sieciach nn i SN najczęściej spotyka się dziś konstrukcje żelbetowe i strunobetonowe, a w wyższych napięciach częściej stalowe.
- Na działce liczy się nie tylko sam słup, ale też przebieg przewodów, odciągi, strefy pracy sprzętu i uzgodnienia z operatorem sieci.
- Nie da się wiarygodnie ocenić napięcia i roli słupa wyłącznie po jego wyglądzie z drogi.
Jak czytać podział konstrukcji wsporczych
Ja zawsze zaczynam od dwóch pytań: z czego słup jest zrobiony i jaką rolę pełni w linii. To dwa różne porządki, bo materiał mówi głównie o trwałości, masie i odporności na warunki, a funkcja o tym, jakie siły konstrukcja musi przejąć. Dla inwestora albo właściciela działki ważniejsze jest zwykle to drugie, bo od tego zależy zachowanie całej linii.
| Kryterium | Co opisuje | Dlaczego to ważne |
|---|---|---|
| Materiał | Budulec słupa: drewno, beton, stal, kompozyt | Wpływa na trwałość, ciężar, transport i konserwację |
| Funkcja w linii | To, czy słup tylko podtrzymuje przewody, czy też bierze na siebie ich naciąg | Decyduje o wytrzymałości mechanicznej i miejscu ustawienia |
| Napięcie | Poziom pracy linii: nn, SN, WN | Zmienia wymagania wobec izolatorów, odległości i samej konstrukcji |
W praktyce jeden słup może być na przykład betonowy i jednocześnie przelotowy albo stalowy i krańcowy. Dlatego sam wygląd mówi tylko część prawdy. Gdy już to rozdzielimy, łatwiej ocenić, z czego konstrukcja jest wykonana i co to realnie zmienia w terenie.

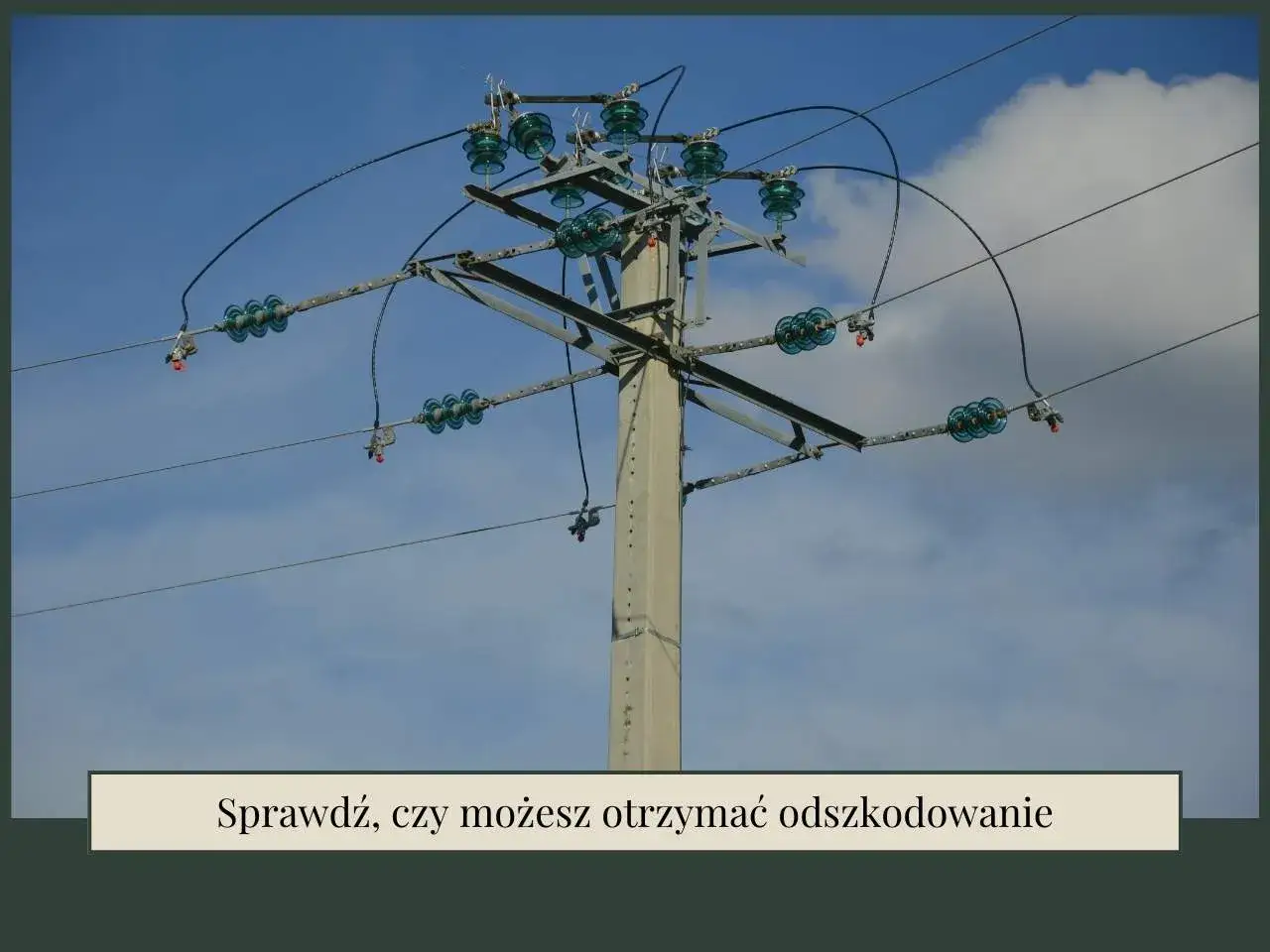

Z czego robi się słupy i co to zmienia w praktyce
W terenie najczęściej spotyka się dziś cztery grupy: drewniane, betonowe, stalowe i kompozytowe. W dokumentacji i na budowie częściej usłyszysz też określenie żerdź, czyli prefabrykowany element słupowy, zwykle betonowy. Sama nazwa nie jest najważniejsza, ale warto ją rozumieć, bo w branży funkcjonuje obok słowa „słup”.
| Materiał | Gdzie spotykany | Mocne strony | Ograniczenia |
|---|---|---|---|
| Drewniany | Starsze linie, tereny mniej wymagające, czasem sieci niskiego napięcia | Lekki, prosty w montażu, stosunkowo tani na etapie zakupu | Wymaga kontroli stanu, gorzej znosi długą ekspozycję na wilgoć i uszkodzenia |
| Żelbetowy | Bardzo częsty w sieciach nn i SN | Dobry kompromis między trwałością, dostępnością i odpornością na pogodę | Duża masa, trudniejszy transport i montaż niż w przypadku drewna |
| Strunobetonowy wirowany | Nowoczesne linie nn i SN, także modernizacje | Wysoka wytrzymałość, dobra jakość powtarzalna, popularny standard w energetyce | Ciężki, wymaga odpowiedniego sprzętu i fundamentowania |
| Stalowy | Wyższe napięcia, duże rozpiętości, miejsca o dużych obciążeniach | Bardzo duża nośność, elastyczność projektowa, dobre rozwiązanie przy WN | Wymaga zabezpieczenia antykorozyjnego i dokładniejszego projektu |
| Kompozytowy | Rozwiązania specjalne, miejsca trudne logistycznie lub środowiskowo | Niska masa, odporność na korozję, wygodny transport | Wciąż rozwiązanie bardziej niszowe i zwykle droższe |
Jeżeli mam wskazać praktyczny wniosek, to jest on prosty: beton i strunobeton dominują tam, gdzie liczy się przewidywalność i trwałość, stal pojawia się tam, gdzie rosną obciążenia i napięcia, a drewno i kompozyt mają sens głównie w określonych warunkach. Ale materiał to dopiero połowa obrazu, bo równie ważne jest to, jaką rolę słup pełni w samej linii.
Jakie funkcje pełnią poszczególne słupy w linii napowietrznej
To właśnie funkcja najlepiej pokazuje, dlaczego jedne słupy są smuklejsze i „lżejsze” w odbiorze, a inne wyraźnie mocniejsze. W polskich opracowaniach technicznych najczęściej spotkasz skróty P, N, O, ON, K, R i S. Dla laika brzmi to sucho, ale w praktyce są to bardzo konkretne typy pracy konstrukcji.
| Oznaczenie | Nazwa | Gdzie się je stosuje | Co robią |
|---|---|---|---|
| P | Przelotowe | Na prostych odcinkach, zwykle przy niewielkim załamaniu trasy | Podtrzymują przewody i przejmują głównie obciążenia pionowe |
| N | Narożne | Na załomach linii | Przejmują wypadkową siłę naciągu wynikającą ze zmiany kierunku |
| O | Odporowe | Na prostych odcinkach, zwykle co kilka przęseł | Przejmują większe siły naciągu i ograniczają skutki zakłóceń mechanicznych |
| ON | Odporowo-narożne | Gdy trzeba połączyć funkcję narożną i odporową | Łączą przejmowanie naciągu z podtrzymywaniem przewodów |
| K | Krańcowe | Na końcach linii | Przejmują jednostronny naciąg przewodów |
| R | Rozgałęźne | W miejscu rozdzielenia trasy | Obsługują odgałęzienia i łączą cechy różnych typów słupów |
| S | Skrzyżowaniowe | Przy skrzyżowaniach z inną infrastrukturą | Zapewniają bezpieczne przejście linii nad lub przy obiekcie krzyżowanym |
Warto zapamiętać jedną rzecz: słup przelotowy i słup „mocny” to nie to samo. Na prostym odcinku wystarczy konstrukcja podtrzymująca przewody, ale przy załamaniu trasy lub na końcu sekcji potrzebny jest już słup, który wytrzyma znacznie większy naciąg. W praktyce przelotowe ustawia się na prostych odcinkach, a odporowe rozstawia na nich zwykle co kilka kilometrów, przy czym w wielu opracowaniach granicą dla niewielkiego załomu jest około 5°.
To właśnie ta funkcja ma największe znaczenie, kiedy słup pojawia się w pobliżu domu albo planowanej inwestycji.
Co oznacza słup na działce przed budową domu
W terenie najłatwiej popełnić jeden błąd: uznać, że skoro słup stoi przy granicy działki, to problem dotyczy tylko samego punktu posadowienia. W rzeczywistości liczą się także przewody, odciągi, strefy pracy sprzętu i przebieg całej linii. Ja przy takich przypadkach zawsze zaczynam od mapy do celów projektowych i od uzgodnień z operatorem, bo to oszczędza najwięcej nerwów na późniejszym etapie.
- Nie oceniaj linii wyłącznie po wyglądzie słupa. Ten sam korpus może pracować w różnych układach i przy różnych napięciach.
- Sprawdź dokumentację projektową. Mapa zasadnicza, mapa do celów projektowych i warunki przyłączenia powiedzą więcej niż oglądanie działki z ulicy.
- Zwróć uwagę na cały korytarz techniczny. Problemem bywa nie sam słup, ale rozpiętość przewodów nad planowanym budynkiem, podjazdem albo miejscem pracy maszyny.
- Nie planuj kolizji „na oko”. Jeśli w pobliżu ma stanąć garaż, wiata, wysokie drzewo albo dźwig ma wjechać na plac, trzeba to sprawdzić wcześniej.
- W razie wątpliwości pytaj operatora sieci. Tylko on potwierdzi, czy możliwa jest przebudowa, skablowanie albo zmiana przebiegu odcinka.
Na tym etapie nie trzeba znać wszystkich skrótów technicznych, ale trzeba rozumieć jedną rzecz: przy budowie domu liczy się nie tylko fizyczny słup, lecz cała linia i jej strefa oddziaływania. Jeśli tego się nie dopilnuje, problem wychodzi zwykle dopiero wtedy, gdy projekt jest już gotowy albo gdy na plac wjeżdża ciężki sprzęt. A wtedy naprawianie błędów jest droższe niż spokojne sprawdzenie sprawy na początku.
Najczęstsze pomyłki przy ocenie słupów i linii
W praktyce widzę kilka powtarzalnych błędów. Nie są spektakularne, ale potrafią skutecznie skomplikować inwestycję, zwłaszcza jeśli działka ma ograniczoną szerokość albo linia biegnie blisko planowanego domu.
- Mylenie materiału z funkcją. Betonowy słup nie musi być „mocniejszy” w każdym sensie niż stalowy, bo wszystko zależy od projektu i miejsca w linii.
- Ocenianie napięcia po liczbie przewodów. To zbyt proste i często mylące; o rzeczywistych parametrach decyduje cała infrastruktura.
- Ignorowanie izolatorów i osprzętu. Czasem to właśnie one lepiej pokazują, z jakim poziomem napięcia mamy do czynienia.
- Zakładanie, że słup można „po prostu przestawić”. W energetyce nic nie jest proste, jeśli w grę wchodzi układ linii, grunt, naciągi i uzgodnienia z operatorem.
- Brak sprawdzenia kolizji przed startem robót. To błąd, który najczęściej kosztuje najwięcej czasu i dodatkowych formalności.
W polskich warunkach standardem w sieciach nn i SN są dziś głównie konstrukcje żelbetowe i strunobetonowe, natomiast przy wyższych napięciach częściej widać stal. To jednak nie oznacza, że „najczęściej spotykany” znaczy „najlepszy wszędzie”. Dla jednej lokalizacji kluczowa będzie trwałość, dla innej masa i transport, a jeszcze gdzie indziej odporność na silny wiatr, oblodzenie albo ograniczona przestrzeń montażowa.
Z tego powodu sam wygląd bywa mylący, a decyzję najlepiej opierać na dokumentacji i uzgodnieniach, nie na pierwszym wrażeniu z drogi.
Co z tego wynika przy projekcie domu i rozmowie z operatorem
Jeżeli mam sprowadzić temat do jednego praktycznego wniosku, to brzmi on tak: najpierw ustal, z jaką linią masz do czynienia, a dopiero potem oceniaj słup. Przy projekcie domu, podziale działki albo planowaniu robót ziemnych ta kolejność ma znaczenie większe, niż się zwykle wydaje.
- Najpierw sprawdź przebieg linii i jej właściciela.
- Później ustal, czy słup jest przelotowy, narożny, krańcowy czy rozgałęźny.
- Dopiero na końcu oceniaj, czy materiał i położenie rzeczywiście kolidują z inwestycją.
Właśnie tak podchodziłbym do tematu na działce budowlanej: nie jak do pojedynczego słupa, ale jak do całego układu, który ma swoje wymagania techniczne, formalne i bezpieczeństwa. Gdy to rozumiesz, łatwiej uniknąć kosztownych pomyłek i dużo szybciej podejmujesz sensowne decyzje.
