Najważniejsze informacje przed zakupem działki z przewodami
- Rodzaj sieci i jej napięcie wpływają na wymagane odległości oraz ograniczenia zabudowy.
- Nie istnieje jedna uniwersalna strefa odsunięcia domu od każdego przewodu.
- Odległości BHP dotyczą przede wszystkim prac przy napięciu, a nie automatycznego odsunięcia budynku.
- Plan miejscowy, decyzja WZ i warunki operatora mogą wprowadzać dodatkowe ograniczenia.
- Przyłącze kablowe zwykle kosztuje więcej, ale poprawia bezpieczeństwo i swobodę zagospodarowania działki.

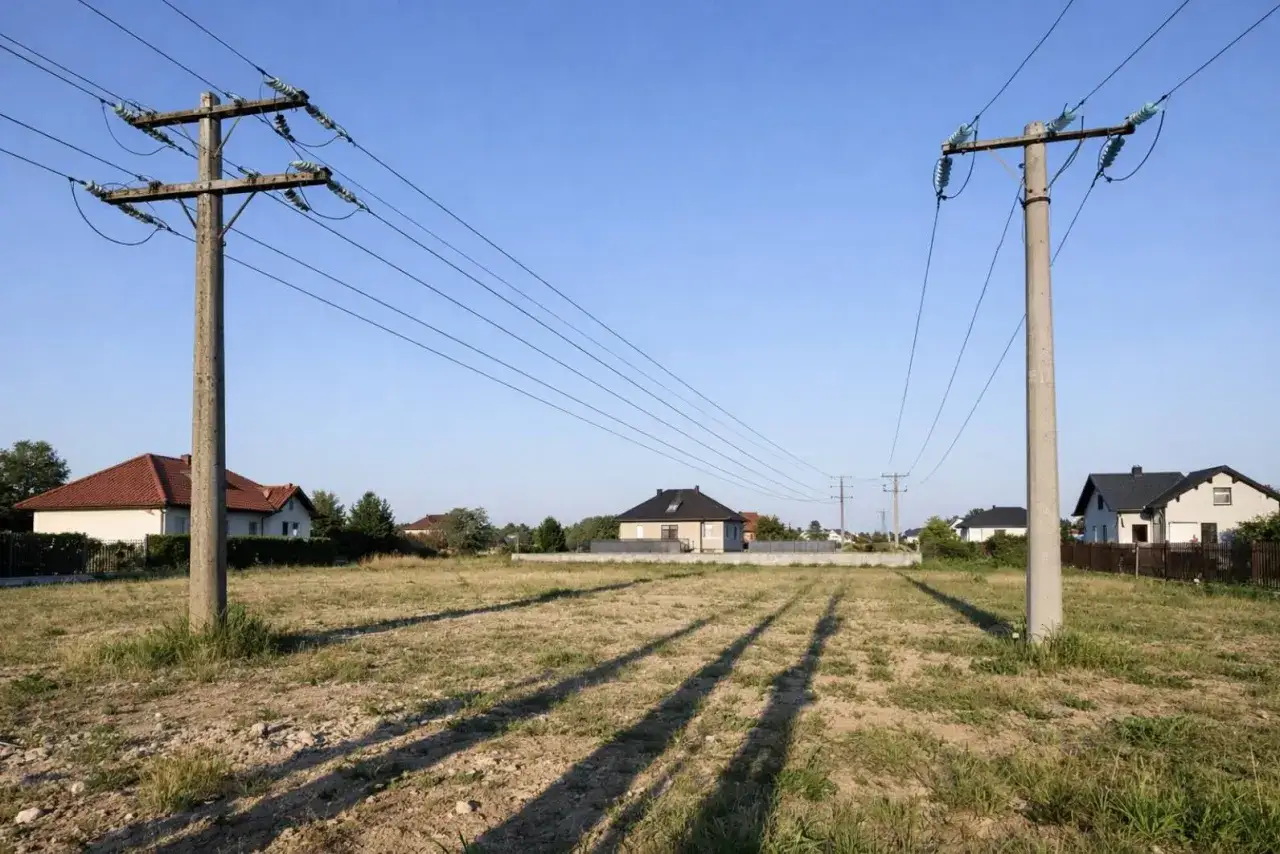

Czym jest napowietrzna linia elektroenergetyczna i co widać z drogi
To sieć przesyłająca energię elektryczną przewodami zawieszonymi nad terenem na słupach. W jej skład wchodzą między innymi przewody robocze, izolatory, konstrukcje wsporcze, a przy wyższych napięciach także przewody odgromowe chroniące linię przed skutkami wyładowań.
Z punktu widzenia właściciela działki ważne jest rozróżnienie między główną siecią a przyłączem. Główna trasa może zasilać wiele miejscowości lub stacji transformatorowych, natomiast przyłącze doprowadza energię do konkretnego odbiorcy. Usunięcie albo przebudowa krótkiego przyłącza jest zwykle prostsza niż zmiana przebiegu sieci dystrybucyjnej.
| Rodzaj sieci | Typowe napięcie | Gdzie można ją spotkać |
|---|---|---|
| niskiego napięcia nN | do 1 kV | ulice, wsie, przyłącza do domów |
| średniego napięcia SN | najczęściej 6, 10, 15, 20 lub 30 kV | zasilanie stacji transformatorowych i większych obiektów |
| wysokiego napięcia WN | zwykle 110 kV | połączenia między głównymi punktami zasilania |
| najwyższych napięć NN | 220 lub 400 kV | krajowa sieć przesyłowa |
Na słupach niskiego napięcia często stosuje się izolowane przewody wiązkowe, natomiast starsze odcinki mogą mieć przewody nieizolowane. Wygląd słupa nie wystarcza jednak do pewnego rozpoznania napięcia, dlatego przy zakupie działki trzeba posłużyć się mapą, dokumentacją operatora albo opinią projektanta.
Co przebieg przewodów oznacza dla działki budowlanej
Największy błąd inwestorów polega na przyjęciu, że skoro przewód przebiega tylko nad narożnikiem działki, problem można pominąć. Liczy się nie tylko lokalizacja słupa, lecz także rzut poziomy skrajnych przewodów, ich zwis, możliwość dojazdu ekip technicznych oraz zaplanowane miejsce domu, garażu i ogrodzenia.
W pierwszej kolejności sprawdzam miejscowy plan zagospodarowania przestrzennego. Może on wskazywać przebieg sieci, pas technologiczny, zakaz zabudowy lub ograniczenia dotyczące drzew i wysokości obiektów. Przy braku planu podobne informacje mogą wynikać z decyzji o warunkach zabudowy, ale nie należy zakładać, że decyzja WZ rozwiąże wszystkie kwestie techniczne.Pas technologiczny nie ma jednej szerokości dla wszystkich linii. Jego wymiar może zależeć od napięcia, typu konstrukcji, ustaleń planistycznych i dokumentacji konkretnej inwestycji. W jednym planie miejscowym będzie to kilka metrów od osi, a w innym znacznie szerszy obszar związany z linią wysokiego napięcia.
Przeczytaj również: Gaz w mieszkaniu - przepisy, bezpieczeństwo i formalności
Służebność przesyłu i dostęp operatora
Jeśli przewody albo słupy znajdują się na prywatnym gruncie, trzeba sprawdzić, czy ustanowiono służebność przesyłu. Daje ona przedsiębiorstwu energetycznemu prawo do utrzymywania urządzeń, wejścia na teren, wykonywania napraw i prowadzenia kontroli.
Sprawdzam wpisy w księdze wieczystej, ale nie traktuję braku wpisu jako dowodu, że problemu nie ma. Przy starszych sieciach status prawny bywa skomplikowany. Sprzedający powinien udostępnić dokumenty dotyczące przebudowy, odszkodowania, decyzji lokalizacyjnych albo wcześniejszych uzgodnień z operatorem.
Ile metrów trzeba zachować i dlaczego nie ma jednej odpowiedzi
Przepisy BHP podają minimalne odstępy od nieosłoniętych części urządzeń znajdujących się pod napięciem. Są one przydatne przy organizacji robót, ale nie są automatyczną tabelą odległości domu od przewodu.
| Napięcie znamionowe | Minimalny odstęp przy pracy w pobliżu napięcia | Praktyczne znaczenie |
|---|---|---|
| do 1 kV | 300 mm | nie wolno zbliżać ciała, narzędzi ani sprzętu do przewodu |
| 10 kV | 1150 mm | ważne przy pracy z drabiną, rusztowaniem lub podnośnikiem |
| 15 kV | 1160 mm | konieczna ścisła organizacja robót przy przewodach |
| 110 kV | 2000 mm | ryzyko przeskoku napięcia jest istotne nawet bez dotyku |
| 400 kV | 4000 mm | prace wymagają szczegółowych uzgodnień i nadzoru |
Te wartości dotyczą granicy strefy pracy i nie uwzględniają wszystkich wymagań projektowych. Przy sytuowaniu domu projektant analizuje także zwis przewodu, odległość pionową od dachu, skrajne wychylenie przewodów, dostęp konserwacyjny oraz dopuszczalne oddziaływanie pola elektromagnetycznego.
Dobrym przykładem różnicy między ogólną zasadą a konkretnym przepisem jest zbiornik na gaz płynny. Od rzutu poziomego skrajnego przewodu trzeba zachować co najmniej 3 m przy napięciu do 1 kV oraz 15 m przy napięciu równym lub wyższym niż 1 kV. Nie oznacza to jednak, że każdy dom trzeba odsunąć od każdej sieci dokładnie o 15 m.
Zimą przewody mogą mieć większy zwis pod wpływem oblodzenia, a latem wydłużają się od temperatury. Dlatego mierzenie odległości wyłącznie od miejsca, w którym przewód wisi w dniu oględzin, jest niewystarczające. Projektant powinien sprawdzić warunki skrajne, a nie tylko odczyt z taśmy mierniczej.
Budowa domu przy przewodach wymaga dobrej kolejności działań
Jeżeli sieć znajduje się w pobliżu planowanego domu, nie zaczynałbym od kupowania projektu ani składania dokumentów budowlanych. Najpierw trzeba zebrać dane, które pozwolą ocenić, czy wybrany układ budynku będzie możliwy.
- Zamów mapę do celów projektowych, zwykle w skali 1:500, z widocznymi słupami, przewodami i uzbrojeniem terenu.
- Ustal napięcie linii i jej właściciela albo operatora systemu dystrybucyjnego.
- Sprawdź MPZP lub decyzję WZ razem z częścią graficzną, a nie tylko krótkim opisem przeznaczenia działki.
- Poproś operatora o stanowisko techniczne, jeśli planowany budynek, dach, rusztowanie albo żuraw znajdzie się w pobliżu przewodów.
- Przenieś ustalenia do projektu zagospodarowania działki, uwzględniając także garaż, altanę, ogrodzenie i drzewa.
- Wpisz zasady bezpieczeństwa do organizacji budowy, szczególnie gdy będą używane pompy do betonu, koparki, dźwigi lub samochody z podnoszoną skrzynią.
Na placu budowy przewód może być niewidoczny dla operatora maszyny, zwłaszcza przy silnym słońcu albo pracy w ograniczonym polu widzenia. Żuraw, wysięgnik i pompa do betonu nie mogą pracować na wyczucie. Jeżeli nie da się zachować bezpiecznej odległości, trzeba uzgodnić wyłączenie linii, zastosowanie ograniczników ruchu albo inne zabezpieczenia z jej właścicielem.
W razie kontaktu maszyny z przewodem operator powinien pozostać w kabinie, ostrzec osoby postronne i wezwać pomoc pod numerem 112 lub 991. Wysiadanie może być niebezpieczne z powodu napięcia krokowego. Wyjście z pojazdu jest ostatecznością, na przykład przy pożarze, i powinno odbywać się przez wyskok z kabiny bez jednoczesnego dotykania pojazdu i ziemi.
Przyłącze napowietrzne czy kablowe do domu
Przyłącze nie musi mieć takiej samej formy jak sieć przebiegająca przy drodze. Nawet jeśli w pobliżu znajduje się napowietrzna sieć niskiego napięcia, operator może określić wykonanie przyłącza kablowego do złącza przy granicy działki.
| Kryterium | Przyłącze napowietrzne | Przyłącze kablowe |
|---|---|---|
| Koszt | zwykle niższa opłata taryfowa i mniej robót ziemnych | zwykle wyższy koszt, szczególnie przy długim wykopie |
| Odporność na pogodę | większa ekspozycja na wiatr, oblodzenie i drzewa | mniejsza podatność na uszkodzenia atmosferyczne |
| Estetyka | przewód i konstrukcje są widoczne | poza szafką i ewentualnymi słupkami instalacja jest niewidoczna |
| Swoboda zagospodarowania | trzeba pilnować przewodu nad działką | łatwiej zaplanować dach, drzewa i komunikację |
| Naprawa | usterkę często można szybko zlokalizować | awaria wymaga znalezienia miejsca uszkodzenia kabla |
Dla orientacji, przy domowej mocy 12 kW i stawkach rzędu 35-75 zł netto za 1 kW sama opłata taryfowa może wynieść około 420-900 zł netto. To nie jest całkowity koszt inwestycji. Dodatkowo mogą dojść dokumentacja, roboty po stronie inwestora, złącze, przewód od złącza do budynku i opłaty za odcinek dłuższy niż 200 m.
W praktyce całe przyłącze do domu często zamyka się w kilku tysiącach złotych, ale trudny teren, długa trasa lub konieczność przebudowy istniejącej sieci mogą wielokrotnie podnieść wycenę. Ostateczne kwoty wynikają z warunków przyłączenia i taryfy konkretnego operatora, dlatego ogólny cennik z internetu nie zastąpi dokumentu wydanego dla danej działki.
Przyłącze napowietrzne ma sens, gdy jest krótkie, proste i nie ogranicza przyszłego zagospodarowania. Przy nowym domu zwykle preferuję wariant kablowy, szczególnie gdy działka jest niewielka, przewód przebiega nad podjazdem albo inwestor planuje pompę ciepła, fotowoltaikę i ładowarkę samochodową.
Jak sprawdzić działkę przed zakupem
Najlepiej wykonać krótką analizę jeszcze przed podpisaniem umowy. Koszt mapy i konsultacji jest niewielki w porównaniu z ceną działki oraz późniejszą przebudową sieci.
- Obejrzyj przewody z kilku stron, bo ich rzeczywisty przebieg może różnić się od intuicyjnej oceny z drogi.
- Sprawdź słupy na mapie geodezyjnej i zaznacz rzut skrajnych przewodów.
- Ustal napięcie oraz właściciela urządzeń, nie opierając się wyłącznie na ich wyglądzie.
- Przeczytaj plan miejscowy wraz z oznaczeniami pasa technicznego i ograniczeń wysokościowych.
- Zweryfikuj księgę wieczystą, umowy i decyzje związane ze służebnością przesyłu.
- Zleć koncepcję ustawienia domu przed wyborem gotowego projektu.
Sprzedający może powiedzieć, że operator wkrótce usunie słup albo skabluje przewody. Bez pisemnego potwierdzenia, projektu, uzgodnień i wskazania osoby finansującej prace traktowałbym taką deklarację wyłącznie jako obietnicę. Przebudowa czynnej sieci nie jest prostą wymianą przewodu, ponieważ może wymagać nowej trasy, pozwoleń, wyłączeń i dostępu do wielu nieruchomości.
Przy analizie działek szczególnie pilnuję trzech rzeczy: czy dom mieści się poza ograniczeniami, czy zostaje miejsce na bezpieczny dojazd oraz czy przewody nie kolidują z przyszłymi drzewami. To właśnie drzewa, rusztowania i sprzęt budowlany są częstszym praktycznym problemem niż sama codzienna obecność sieci nad drogą.
Najważniejszy dokument powstaje przed wbiciem łopaty
Działka z przewodami może nadawać się pod dom, ale decyzję trzeba oprzeć na dokumentach, a nie na odległości ocenianej „na oko”. Najbezpieczniejszy schemat to mapa do celów projektowych, analiza planu miejscowego, pisemne warunki operatora i dopiero potem projekt domu.
Jeżeli przewód ogranicza ustawienie budynku, porównaj koszt zmiany projektu z kosztem przebudowy sieci. W większości przypadków prostsze i tańsze będzie przesunięcie domu, garażu albo podjazdu niż ingerencja w infrastrukturę zasilającą większy obszar.
Takie podejście pozwala szybko odróżnić niedogodność możliwą do rozwiązania od rzeczywistej przeszkody inwestycyjnej. Najpierw ustalenia techniczne, później zakup projektu i rozpoczęcie budowy - ta kolejność oszczędza najwięcej nerwów i pieniędzy.
