W stropach gęstożebrowych wszystko rozgrywa się o sztywność i równy rozkład obciążeń. Właśnie dlatego żebro rozdzielcze pojawia się tam nie jako ozdoba z projektu, tylko jako element, który porządkuje pracę całej konstrukcji i ogranicza ugięcia oraz rysy. W tym tekście pokazuję, kiedy taki element jest potrzebny, gdzie powinien leżeć, jak go poprawnie wykonać i na co zwrócić uwagę przed betonowaniem.
Najważniejsze rzeczy do sprawdzenia zanim zacznie się betonowanie
- Położenie tego wzmocnienia ustala projekt, a nie ekipa „na oko”.
- W wielu systemach przy rozpiętości 4,0-6,0 m stosuje się jedno dodatkowe żebro poprzeczne, a przy większej rozpiętości zwykle dwa.
- Najczęściej trafia ono w środek rozpiętości albo w odstępach około 1/3 długości stropu.
- Szerokość takiego wzmocnienia zwykle wynosi około 7-10 cm, a wysokość odpowiada wysokości stropu.
- Błędy w zbrojeniu, zakotwieniu albo przesunięciu kilku centymetrów potrafią osłabić cały efekt.

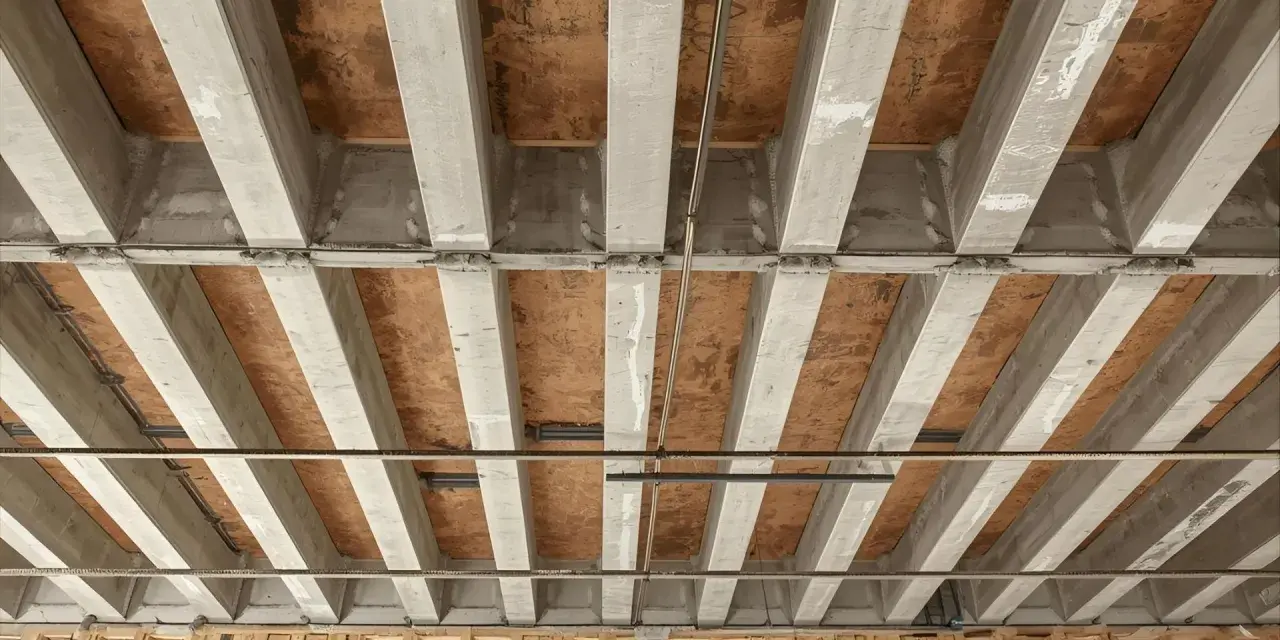

Czym jest i po co się je stosuje
Ja traktuję ten element jako poprzeczne usztywnienie stropu gęstożebrowego. Jego zadanie jest bardzo praktyczne: ma pomóc w rozdzieleniu obciążeń na większą liczbę belek, ograniczyć pracę „na ugięcie” i poprawić zachowanie stropu przy dłuższych rozpiętościach albo większych obciążeniach użytkowych. W stropie nie chodzi tylko o to, żeby coś się nie zawaliło, ale też o to, żeby konstrukcja pracowała stabilnie i nie pękała tam, gdzie nie powinna.
Warto od razu rozdzielić pojęcia. To nie jest to samo co wieniec, czyli żelbetowy obwód stropu, ani to samo co podciąg, który przejmuje większe obciążenia liniowe. W praktyce takie wzmocnienie najczęściej pojawia się w stropach typu Teriva i podobnych systemach gęstożebrowych, gdzie układ belek i pustaków wymaga dodatkowego „spinania” konstrukcji w poprzek kierunku pracy belek.
Jeżeli na etapie projektu nie ma jasności, zawsze lepiej wrócić do dokumentacji systemowej niż zgadywać na budowie. To prowadzi naturalnie do pytania: kiedy dokładnie takie wzmocnienie staje się konieczne.
Kiedy projekt przewiduje dodatkowe żebra
Nie ma jednego uniwersalnego progu dla wszystkich stropów, bo producent systemu i projektant mogą przyjąć różne założenia. W praktyce spotyka się jednak bardzo podobną logikę: im większa rozpiętość i im trudniejsze warunki pracy stropu, tym większa szansa, że pojawią się dodatkowe żebra poprzeczne.
W części dokumentacji spotkasz zasadę, że przy małych obciążeniach użytkowych i rozpiętości w świetle poniżej 6 m żebra poprzeczne nie są konieczne. Ale to nie jest sygnał, żeby samodzielnie „odpuszczać” ten element. O tym, czy jest potrzebny, rozstrzyga konkretna odmiana stropu, rozpiętość, układ ścian i obciążeń oraz wytyczne producenta.
| Sytuacja | Co zwykle się robi | Dlaczego to ma znaczenie |
|---|---|---|
| Rozpiętość około 4,0-6,0 m | Najczęściej przewiduje się co najmniej jedno żebro w środku | Pomaga usztywnić środkową część pola stropu, gdzie ugięcie bywa największe |
| Rozpiętość powyżej 6,0 m | Zwykle stosuje się dwa żebra | Obciążenie rozkłada się równiej i strop lepiej pracuje na długim przęśle |
| Obciążenie skupione | Wzmocnienie bywa lokowane w miejscu przyłożenia obciążenia | Zapobiega lokalnemu przeciążeniu jednej strefy |
| Ścianka działowa ustawiona równolegle do belek | Stosuje się osobne wzmocnienie pod ściankę | Ścianka nie powinna opierać się bezpośrednio na zwykłym układzie wypełnienia |
| Krótsza rozpiętość i małe obciążenie | W niektórych systemach dodatkowe żebro może nie być wymagane | Nie każdy strop potrzebuje tego samego usztywnienia |
To właśnie tutaj najłatwiej o błąd: ktoś widzi podobny strop u sąsiada i zakłada, że układ będzie identyczny. A przecież znaczenie mają rozpiętość, rodzaj systemu, obciążenie użytkowe, ściany działowe i sposób podparcia. Z tego miejsca już tylko krok do pytania o samo położenie wzmocnienia na rzucie stropu.

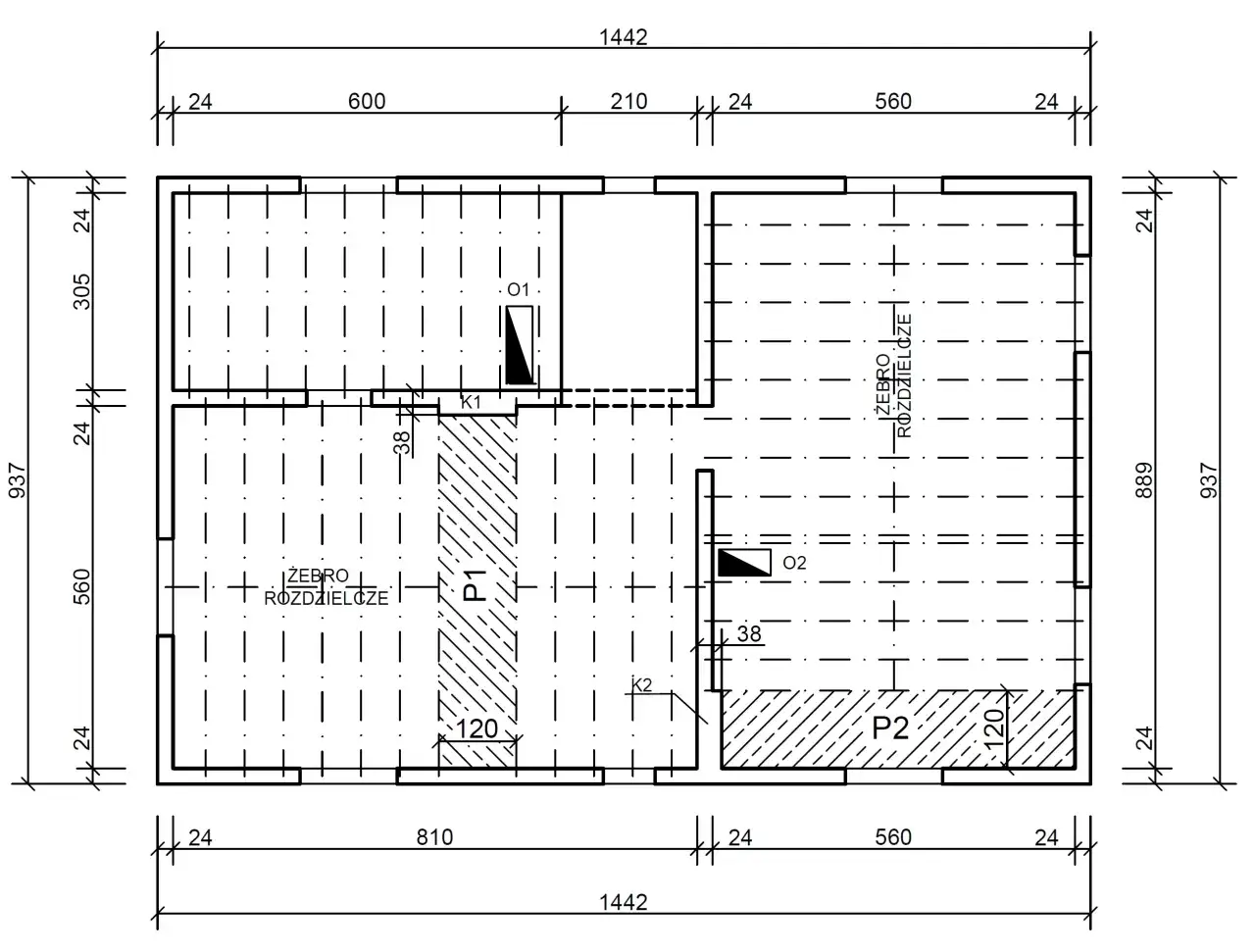

Gdzie układa się je w stropie gęstożebrowym
Najczęściej takie wzmocnienie trafia w środek rozpiętości stropu. Jeśli projekt przewiduje dwa elementy, rozstawia się je mniej więcej tak, aby odległości między podporami a żebrami oraz między samymi żebrami były zbliżone do 1/3 długości przęsła. Taki układ nie jest przypadkowy - ma poprawić równomierność pracy całej płyty, a nie tylko dorzucić trochę betonu w losowym miejscu.
W praktyce patrzę na to tak: im bardziej centralna strefa stropu jest odciążona i usztywniona, tym mniejsze ryzyko nadmiernego ugięcia w środku pola. Dlatego przenoszenie tego elementu o kilka belek w lewo albo w prawo nie jest drobiazgiem, tylko zmianą, która może zaburzyć zachowanie konstrukcji.
Warto też pamiętać, że przy ściankach działowych równoległych do belek zwykle projektuje się osobne wzmocnienie. To już inny przypadek niż klasyczne żebro poprzeczne, ale na budowie te dwa rozwiązania bywają mylone, a to prowadzi do złych decyzji przy zbrojeniu i betonowaniu.
Jak wykonuje się je na budowie
W dokumentacjach systemowych najczęściej powtarzają się podobne wartości: szerokość około 70-100 mm, wysokość równa wysokości stropu i zbrojenie oparte na dwóch prętach podłużnych połączonych strzemionami. W części instrukcji spotyka się pręty o średnicy nie mniejszej niż 12 mm i strzemiona co 40-60 cm, ale tu zawsze decyduje konkretny system, a nie ogólna zasada z internetu.
Ja zwracam uwagę na kolejność robót. To nie jest element, który „dolewa się potem”, tylko część stropu wykonywana razem z resztą układu. Najpierw trzeba go poprawnie wytyczyć, potem uformować przestrzeń między pustakami, następnie ułożyć zbrojenie i dopiero na końcu betonować całość.
| Etap | Co trzeba zrobić | Na co patrzę na budowie |
|---|---|---|
| Wytyczenie | Ustalić położenie zgodnie z projektem | Czy element wypada w środku przęsła albo w przewidzianym rozstawie |
| Uformowanie | Rozsunąć pustaki na właściwą szerokość, zwykle 70-100 mm | Czy pustaki są zaślepione i czy przestrzeń jest równa na całej długości |
| Zbrojenie | Ułożyć dwa pręty podłużne i strzemiona | Czy średnice, rozstaw i otulina odpowiadają projektowi |
| Zakotwienie | Wprowadzić pręty w wieniec lub podciąg prostopadły | Czy zakotwienie ma odpowiednią długość i nie kończy się „na styk” |
| Betonowanie | Zalać element razem ze stropem i dobrze zagęścić mieszankę | Czy beton wypełnił całość, bez pustek i rozwarstwień |
Największy sens ma tu dokładność, a nie pośpiech. Jeśli ktoś traktuje to jako mały detal w stropie, zwykle kończy z detalem, który później poprawia się trudno i drogo.
Czym różni się od wieńca, podciągu i żebra pod ściankę
Na budowie te pojęcia mieszają się zaskakująco często, a różnice mają znaczenie konstrukcyjne. Ja lubię je rozdzielać, bo wtedy od razu widać, co ma być obwodem, co przenosi większy ciężar liniowy, a co tylko poprawia pracę stropu w poprzek belek.
| Element | Główna funkcja | Gdzie pracuje najmocniej |
|---|---|---|
| Poprzeczne usztywnienie stropu | Rozkłada obciążenia i ogranicza ugięcia | W środku przęsła i w miejscach przewidzianych przez projekt |
| Wieniec | Spina strop z murami i zamyka obwód konstrukcji | Na krawędziach stropu, przy ścianach nośnych |
| Podciąg | Przenosi większe obciążenia liniowe lub punktowe | Pod ścianami, słupami albo w miejscach wymagających mocniejszego przeniesienia sił |
| Żebro pod ściankę | Podpiera ścianę działową równoległą do belek | Bezpośrednio pod linią ścianki |
Ta różnica jest ważna również dla inwestora. Jeżeli na etapie budowy ktoś proponuje „zamianę jednego na drugie”, to nie jest neutralna korekta, tylko zmiana sposobu pracy stropu. Czasem dopuszczalna, ale tylko po akceptacji projektanta.
Najczęstsze błędy, które potem wychodzą na suficie
W praktyce problem nie polega na tym, że taki element jest trudny do zrobienia. Problem zaczyna się wtedy, gdy ktoś uzna, że „na pewno wystarczy podobnie jak w projekcie”. A przy stropie podobieństwo nie wystarcza.
- Złe położenie - przesunięcie o kilka belek potrafi zmienić pracę całego pola stropu.
- Za mała szerokość - zbyt wąska przestrzeń między pustakami utrudnia poprawne ułożenie zbrojenia i betonowanie.
- Słabe zakotwienie - jeśli pręty nie wchodzą odpowiednio w wieniec lub podciąg, wzmocnienie traci część sensu.
- Za słabe lub przypadkowe zbrojenie - średnice i rozstaw strzemion muszą wynikać z systemu, nie z przyzwyczajenia ekipy.
- Zalanie bez zagęszczenia - pustki w betonie potrafią osłabić strefę, która miała usztywniać strop.
- Oparcie się na „bo zawsze tak robimy” - przy stropach gęstożebrowych to najgorsza możliwa metoda decyzyjna.
Po takich błędach usterki nie zawsze widać od razu. Często wychodzą dopiero później jako rysy, miejscowe klawiszowanie albo zbyt duże ugięcia. I właśnie dlatego przed zalaniem warto poświęcić kilka minut na kontrolę, a nie liczyć, że poprawki znikną pod warstwą betonu.
Co sprawdzam na budowie, zanim strop dostanie beton
Jeśli miałbym wskazać trzy rzeczy, które robią największą różnicę, to byłyby: zgodność z projektem, poprawne zakotwienie i jakość ułożenia zbrojenia. Reszta jest ważna, ale bez tych trzech punktów całe rozwiązanie traci sens.
- Czy położenie zgadza się z dokumentacją konstrukcyjną.
- Czy szerokość i wysokość odpowiadają systemowi stropu.
- Czy zbrojenie ma przewidzianą średnicę, liczbę prętów i rozstaw strzemion.
- Czy pręty są poprawnie zakotwione w wieńcu lub podciągu.
- Czy nie ma śmieci, błota ani luźnych fragmentów wewnątrz przestrzeni do betonowania.
- Czy ekipa wie, że betonowanie ma objąć cały strop, a nie tylko „to jedno miejsce pośrodku”.
Ja zawsze patrzę też na odbiór zdroworozsądkowo: jeśli coś budzi wątpliwości przed betonowaniem, po wylaniu będzie już tylko drożej i trudniej. Dlatego przy takim elemencie nie opłaca się improwizować ani ufać samym przyzwyczajeniom wykonawcy.
Co z tego wynika dla inwestora i kierownika budowy
Dobrze zaprojektowane i poprawnie wykonane dodatkowe żebro nie rzuca się w oczy, bo właśnie o to chodzi. Ma pracować w tle: usztywniać strop, ograniczać ugięcia i pomóc konstrukcji znosić obciążenia bez nadmiernych odkształceń. Jeśli widzisz je na budowie, nie traktuj go jako „dodatku”, tylko jako element, który trzeba sprawdzić tak samo dokładnie jak wieniec czy zbrojenie podporowe.
Najbardziej praktyczna zasada jest prosta: projekt, system stropowy i wykonanie muszą się zgadzać. Gdy te trzy rzeczy idą razem, strop pracuje przewidywalnie. Gdy jedna z nich odstaje, zwykle pierwszy problem pojawia się właśnie tam, gdzie konstrukcja miała być najsilniejsza.
