Dobry schemat wentylacji garażu powinien pokazywać nie tylko kratki w ścianach, ale przede wszystkim kierunek przepływu powietrza. Wyjaśniam, gdzie zaplanować nawiew i wywiew, jakie rozwiązanie pasuje do garażu nieogrzewanego, ogrzewanego lub podziemnego oraz kiedy potrzebne są wentylatory i czujniki tlenku węgla.
Najważniejsze zasady projektowania wentylacji garażu
- Nawiew umieszcza się nisko, a wywiew wysoko, najlepiej po przeciwległych stronach pomieszczenia.
- W garażu nieogrzewanym nadziemnym trzeba zapewnić minimum 0,04 m² netto otworów na każde stanowisko.
- Garaż ogrzewany nadziemny lub częściowo zagłębiony wymaga co najmniej 1,5-krotnej wymiany powietrza na godzinę.
- Garaże podziemne i większe obiekty wymagają zwykle wentylacji mechanicznej sterowanej czujnikami CO.
- Wentylacji garażu nie należy łączyć z kanałami obsługującymi pomieszczenia mieszkalne.

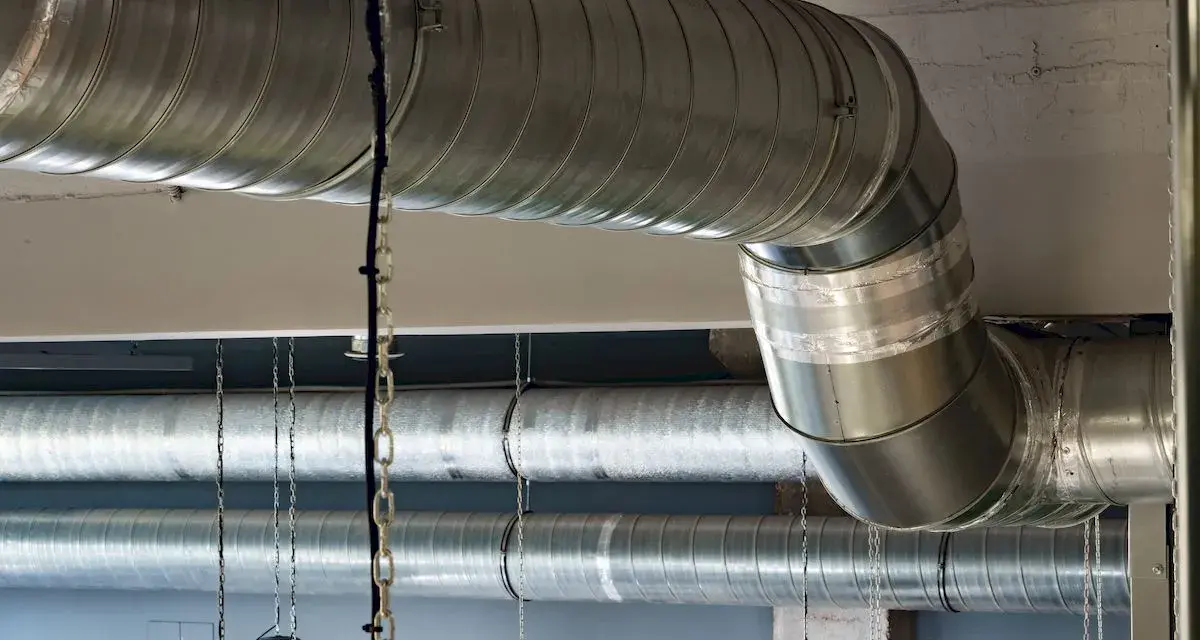

Schemat zaczyna się od drogi powietrza
Najprostszy układ wygląda tak: świeże powietrze napływa nisko, przepływa przez garaż, a zużyte powietrze ze spalinami i wilgocią jest usuwane przez otwór lub kanał umieszczony wysoko.
Nawiew zewnętrzny → przestrzeń garażu → wywiew ponad garaż lub na zewnątrz
W garażu jednostanowiskowym nawiew można wykonać w dolnej części jednej ze ścian, około 20-30 cm nad posadzką. Wywiew powinien znaleźć się przy suficie, najlepiej na przeciwległej ścianie albo przynajmniej w innym miejscu niż nawiew. Taki układ wymusza przepływ przez całą kubaturę, zamiast tworzyć krótki obieg między dwiema kratkami.Przy dwóch stanowiskach nie ograniczałbym się do jednej kratki nawiewnej i jednej wywiewnej umieszczonych dokładnie naprzeciw siebie. Lepszy efekt daje rozmieszczenie otworów po przekątnej lub zastosowanie kilku punktów, ponieważ powietrze dociera wtedy także do bocznych stref przy ścianach i samochodach.
Co powinien pokazywać czytelny rysunek
- lokalizację nawiewu i jego powierzchnię czynną,
- lokalizację wywiewu oraz sposób odprowadzenia powietrza,
- kierunek przepływu przez garaż,
- liczbę stanowisk i kubaturę pomieszczenia,
- miejsce montażu wentylatora lub czujnika CO, jeśli przewidziano wentylację mechaniczną.
Sama informacja „dwie kratki wentylacyjne” jest zbyt ogólna. Na schemacie trzeba jeszcze zaznaczyć, czy otwory mają działać naturalnie, czy są częścią instalacji mechanicznej.
Rodzaj garażu decyduje o wymaganym systemie
Wymagania nie są takie same dla blaszanego garażu wolnostojącego i dla garażu podziemnego pod domem. W polskich Warunkach technicznych rozróżnia się przede wszystkim garaże zamknięte nieogrzewane, ogrzewane, częściowo zagłębione oraz obiekty większe lub podziemne.
| Rodzaj garażu | Minimalne rozwiązanie | Praktyczny schemat |
|---|---|---|
| Nadziemny, nieogrzewany, do użytku prywatnego | Wentylacja naturalna, otwory o łącznej powierzchni 0,04 m² na stanowisko | Niski nawiew i wysoki wywiew w ścianach, bramie lub ścianach bocznych |
| Nadziemny, ogrzewany, do 10 stanowisk | Wentylacja grawitacyjna zapewniająca 1,5 wymiany powietrza na godzinę | Nawiew zewnętrzny oraz pionowy kanał wywiewny wyprowadzony ponad dach |
| Częściowo zagłębiony lub podziemny | Zwykle wentylacja mechaniczna sterowana czujnikami CO | Nawiew kompensacyjny, kanał wywiewny, wentylator i automatyka |
| Garaż wielostanowiskowy lub z kanałem rewizyjnym | Wentylacja mechaniczna z kontrolą stężenia tlenku węgla | System projektowany dla konkretnej kubatury i liczby stanowisk |
Dla nieogrzewanego garażu jednostanowiskowego minimum 0,04 m² oznacza 400 cm² łącznej powierzchni netto. Można osiągnąć ją na przykład przez dwa otwory po 200 cm², ale trzeba sprawdzić powierzchnię czynną kratki, a nie tylko wymiar zewnętrzny ramki.
W praktyce kratka 14 × 14 cm nie zawsze daje 196 cm² wolnego przekroju, ponieważ część powierzchni zajmują żaluzje i siatka. Ten szczegół jest często pomijany przy zakupie, a później okazuje się, że rzeczywisty otwór jest mniejszy od wymaganego.
Gdzie umieścić nawiew i wywiew
Najbezpieczniejszy schemat dla prostego garażu to nawiew nisko i wywiew wysoko. Dolny otwór doprowadza powietrze z zewnątrz, a górny usuwa ogrzane, wilgotne i zanieczyszczone powietrze.
Garaż z kratkami w ścianach
W garażu wolnostojącym kratkę nawiewną można umieścić w dolnej części jednej ściany, a wywiewną w górnej części przeciwległej ściany. Jeżeli ściany przeciwległe nie są dostępne, można wykorzystać ściany boczne, przesuwając otwory względem siebie.
Nie montowałbym obu kratek wysoko, nawet jeśli taki układ jest łatwiejszy do wykonania. Ogranicza on usuwanie wilgoci przy posadzce, a właśnie tam często trafia woda i błoto wniesione na samochodzie.
Garaż z wentylacją grawitacyjną
W garażu ogrzewanym sam otwór w ścianie zwykle nie wystarczy. Potrzebny jest pionowy kanał wywiewny, który wykorzystuje różnicę temperatur i ciśnień. Kanał powinien być wyprowadzony ponad dach zgodnie z projektem, a jego przekrój trzeba dobrać do wymaganej wydajności.
Jeżeli przewód jest krótki, ma zbyt mały przekrój albo kończy się pod okapem, ciąg może być słaby i niestabilny. Latem, gdy temperatura w garażu i na zewnątrz jest podobna, wentylacja grawitacyjna działa znacznie gorzej. To nie musi oznaczać awarii, tylko ograniczenie samej zasady działania.
Wylot a okna i drzwi domu
Powietrze z garażu nie powinno być wyrzucane w pobliżu okien, drzwi wejściowych ani czerpni powietrza do domu. Spaliny mogą wracać do budynku przy niekorzystnym wietrze, dlatego lokalizację wyrzutni trzeba rozpatrywać razem z układem elewacji i dachu.
W garażu przylegającym do domu szczególnie ważna jest szczelność drzwi prowadzących do części mieszkalnej. Wentylacja garażu ma usuwać zanieczyszczenia na zewnątrz, a nie przenosić je do korytarza, kotłowni czy pomieszczeń gospodarczych.
Kiedy potrzebny jest wentylator i czujnik CO
Wentylator jest uzasadniony wtedy, gdy naturalny przepływ powietrza nie zapewnia bezpieczeństwa albo wynika to wprost z rodzaju garażu. Dotyczy to szczególnie garaży podziemnych, częściowo zagłębionych, wielostanowiskowych oraz pomieszczeń z kanałem rewizyjnym.
W takich przypadkach instalacja powinna mieć nawiew kompensacyjny, czyli kontrolowany dopływ powietrza zastępującego to, które usuwa wentylator. Sam wyciąg bez dopływu może powodować podciśnienie i zasysanie powietrza z domu przez nieszczelności lub drzwi.
Przeczytaj również: Rekompensata za światłowód - kiedy przysługuje i jak ją odzyskać
Jak działa sterowanie
Czujnik CO monitoruje stężenie tlenku węgla i uruchamia wentylację po przekroczeniu ustalonego poziomu. W większych garażach czujniki rozmieszcza się zgodnie z projektem, z uwzględnieniem stref parkowania, wysokości pomieszczenia i przeszkód ograniczających przepływ.
Trzeba pamiętać, że czujnik tlenku węgla nie wykrywa wszystkich oparów paliwa. Jeżeli w garażu przechowuje się benzynę, rozpuszczalniki albo prowadzi prace warsztatowe, może być potrzebna dodatkowa ocena zagrożenia pożarowego i dobór odpowiednich detektorów.
Nie stosowałbym przypadkowego wentylatora łazienkowego jako zamiennika zaprojektowanego układu. Taki produkt może mieć za małą wydajność, nie współpracować z automatyką i nie być przeznaczony do środowiska, w którym występują spaliny lub opary substancji palnych.
Najczęstsze błędy przy wykonaniu instalacji
- Za małe kratki, których powierzchnia netto nie spełnia wymaganego minimum.
- Umieszczenie nawiewu i wywiewu obok siebie, przez co powietrze omija większą część garażu.
- Brak kanału wywiewnego w ogrzewanym garażu, mimo że same otwory ścienne nie zapewniają wymaganej wymiany.
- Zasłonięcie kratki szafą, regałem lub ociepleniem elewacji.
- Połączenie garażu z kanałem wentylacyjnym łazienki, kuchni albo pomieszczeń mieszkalnych.
- Wywiew zakończony przy oknie, drzwiach lub czerpni powietrza.
- Brak dopływu powietrza przy zastosowaniu wentylatora wyciągowego.
- Traktowanie otwierania bramy jako stałej wentylacji. Brama poprawia przewietrzanie chwilowo, ale nie zastępuje zaprojektowanego systemu.
Największą różnicę robi zwykle nie moc urządzenia, lecz poprawna droga przepływu. Jeśli powietrze może przejść z nawiewu do wywiewu najkrótszą trasą, część garażu pozostanie praktycznie niewentylowana.
Jak zaplanować wykonanie i sprawdzić koszty
Najpierw określam rodzaj garażu, liczbę stanowisk, kubaturę i sposób ogrzewania. Dopiero później dobieram przekroje otworów, kanał, wentylator i sterowanie. Taka kolejność ogranicza ryzyko kupienia urządzenia, które nie pasuje do rzeczywistych warunków.
- Zmierz długość, szerokość i wysokość garażu.
- Ustal, czy garaż jest ogrzewany, częściowo zagłębiony albo położony pod budynkiem.
- Policz stanowiska wydzielone przegrodami.
- Zaznacz na rzucie niski nawiew i wysoki wywiew.
- Sprawdź, czy przewody nie będą kolidować z konstrukcją, instalacją elektryczną lub bramą.
- Przy wentylacji mechanicznej dobierz automatykę, czujnik CO i sposób doprowadzenia powietrza.
- Po wykonaniu sprawdź drożność, kierunek przepływu i działanie zabezpieczeń.
Orientacyjnie prosty zestaw kratek i przepustów do małego garażu może kosztować około 150-600 zł za materiały, bez większych prac murarskich. Prosty wyciąg mechaniczny z kanałem i sterowaniem to zwykle wydatek rzędu 800-2500 zł, natomiast garaż podziemny lub wielostanowiskowy wymaga indywidualnego projektu i może kosztować wielokrotnie więcej.
To przedziały orientacyjne, ponieważ cena zależy od długości kanałów, dostępu do dachu, rodzaju ścian, automatyki i konieczności wykonania pomiarów. Przy nowym domu najlepiej przewidzieć wentylację już na etapie projektu, ponieważ późniejsze prowadzenie kanałów przez strop lub dach jest droższe i bardziej kłopotliwe.
Dobry schemat zaczyna się od właściwej decyzji
Dla prostego, nieogrzewanego garażu nadziemnego najczęściej wystarczą dwa odpowiednio duże otwory, z nawiewem nisko i wywiewem wysoko. Garaż ogrzewany potrzebuje sprawnego kanału grawitacyjnego, a obiekt podziemny lub większy zwykle wymaga wentylacji mechanicznej sterowanej czujnikami.
Przed wykonaniem instalacji sprawdzam trzy rzeczy: czy powietrze ma skąd napłynąć, którędy przepływa i gdzie zostanie bezpiecznie wyrzucone. Jeżeli te trzy elementy są poprawnie pokazane na rzucie, schemat jest nie tylko czytelny, ale też daje realną szansę na suchy i bezpieczny garaż.
