Rodzaje map geodezyjnych - którą wybrać?

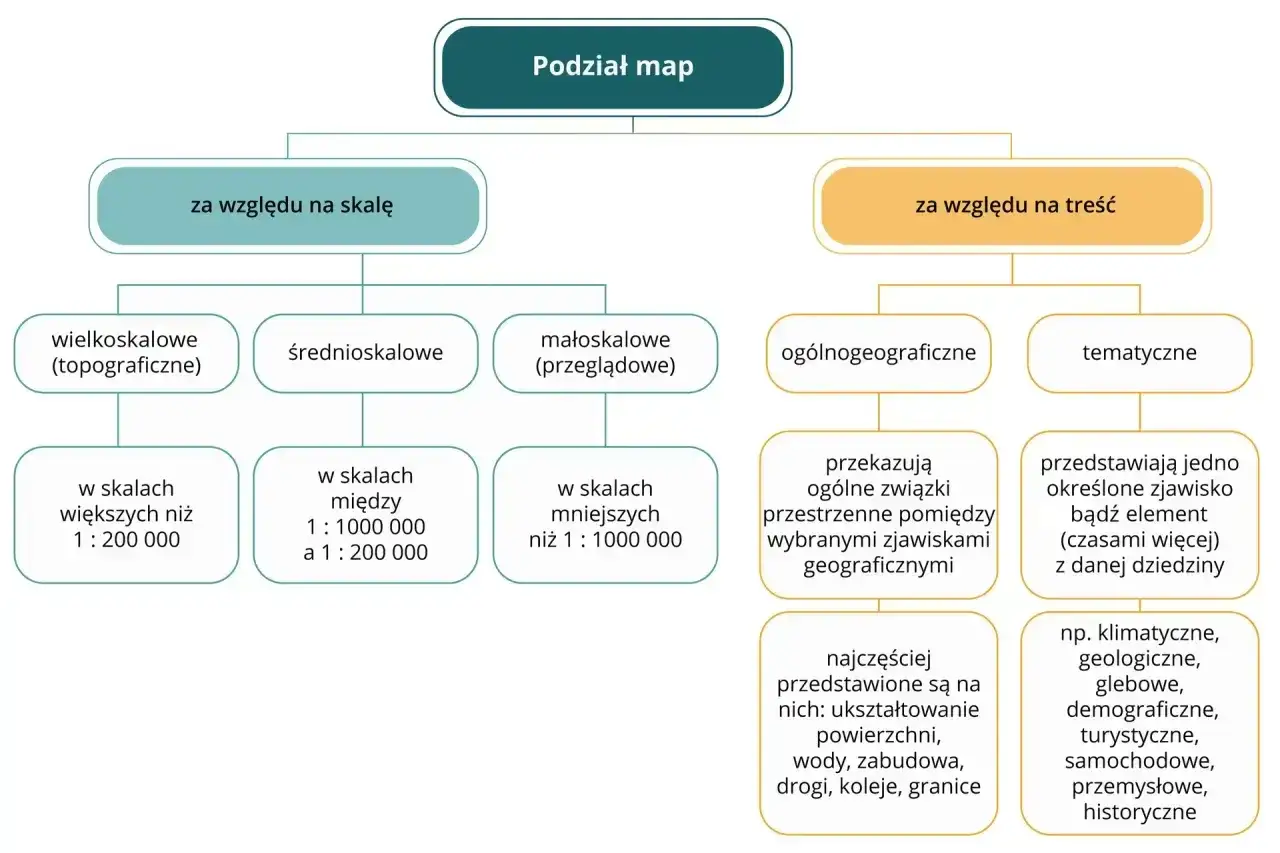

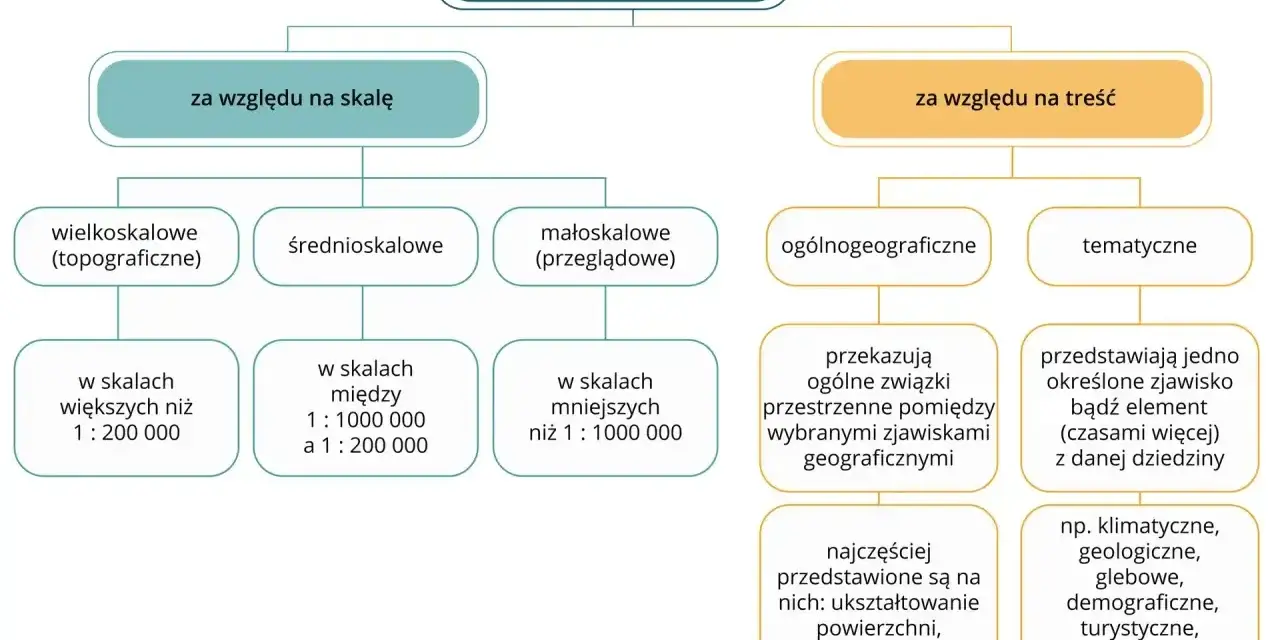

Najprostszy podział map według skali i treści

Mapę można klasyfikować na kilka sposobów. W praktyce najwięcej mówi skala, zakres przedstawionych informacji oraz cel, w jakim dokument został przygotowany. Ta sama działka może pojawić się na kilku mapach, ale na każdej będzie pokazana z inną dokładnością i innym zestawem danych.

Mapy wielkoskalowe

Mapy wielkoskalowe, na przykład w skali 1:500, 1:1000 lub 1:2000, przedstawiają niewielki obszar z dużą ilością szczegółów. To właśnie takie skale często wykorzystuje się przy projektowaniu domu, analizie uzbrojenia terenu i opracowaniach geodezyjnych dla pojedynczej działki.

Skala 1:500 oznacza, że 1 cm na papierze odpowiada 5 m w terenie. Przy skali 1:1000 ten sam centymetr oznacza już 10 m, dlatego plan jest mniej szczegółowy. Nie należy automatycznie uznawać, że większa kartka lub większy wydruk oznacza dokładniejszą mapę. Liczy się skala źródłowa i aktualność danych.

Mapy średnio- i małoskalowe

Mapy w skalach takich jak 1:10 000, 1:25 000 czy 1:50 000 pokazują większe obszary, ale z mniejszą szczegółowością. Dobrze sprawdzają się przy analizie położenia miejscowości, układu dróg, rzeźby terenu albo planowaniu przebiegu większej inwestycji.

Mapy małoskalowe pokazują województwa, kraj lub większe regiony. Nie nadają się do wyznaczania położenia domu względem granicy działki, ponieważ obiekty są na nich uogólnione. W tym przypadku czytelnik często popełnia podstawowy błąd, czyli próbuje wykorzystać mapę poglądową do zadania wymagającego pomiaru geodezyjnego.

Mapy ogólne i tematyczne

Mapa ogólnogeograficzna przedstawia wiele elementów terenu jednocześnie, między innymi miejscowości, drogi, rzeki, lasy i ukształtowanie powierzchni. Mapa tematyczna skupia się natomiast na jednym zagadnieniu, na przykład geologii, glebach, zagrożeniu powodziowym, ochronie przyrody albo przeznaczeniu terenu.

Przy zakupie gruntu mapa tematyczna może być bardzo pomocna, ale nie odpowiada na wszystkie pytania. Mapa geologiczna pomoże ocenić budowę podłoża w ujęciu regionalnym, lecz nie zastąpi badań geotechnicznych wykonanych dla konkretnego miejsca posadowienia budynku.

Mapa ewidencyjna pokazuje działkę i jej otoczenie prawne

Mapa ewidencyjna powstaje na podstawie danych ewidencji gruntów i budynków, czyli EGiB. Jej najważniejszym zadaniem jest pokazanie granic działek ewidencyjnych, numerów działek, konturów użytków gruntowych oraz budynków objętych ewidencją.

W zależności od stopnia zurbanizowania i struktury gruntów stosuje się zwykle skale 1:500, 1:1000, 1:2000 lub 1:5000. Na terenach wiejskich częściej spotyka się mniejszą szczegółowość, natomiast w zwartej zabudowie mapa może być opracowana w większej skali.

Ten dokument przydaje się między innymi przy:

• sprawdzaniu numerów sąsiednich działek,
• analizie użytków gruntowych i klas bonitacyjnych,
• przygotowaniu podziału lub scalenia nieruchomości,
• postępowaniach administracyjnych i cywilnych dotyczących nieruchomości,
• wstępnej ocenie położenia działki przed zakupem.

Trzeba jednak zachować ostrożność przy interpretacji granic. Linia na mapie ewidencyjnej nie zawsze rozstrzyga spór graniczny i nie zastępuje ustalenia granic przez geodetę. Przy zakupie nieruchomości sprawdzam nie tylko numer działki, lecz także księgę wieczystą, dokumenty własności oraz zgodność danych z rzeczywistym stanem w terenie.

Mapa zasadnicza zawiera informacje potrzebne przy planowaniu inwestycji

Mapa zasadnicza jest opracowaniem o szerszym zakresie niż mapa ewidencyjna. Obejmuje między innymi dane o działkach i budynkach, obiektach topograficznych oraz uzbrojeniu terenu, czyli sieciach wodociągowych, kanalizacyjnych, gazowych, energetycznych i telekomunikacyjnych.

W polskim systemie dane wykorzystywane do tworzenia mapy zasadniczej pochodzą między innymi z EGiB, BDOT500 oraz GESUT. GESUT to geodezyjna ewidencja sieci uzbrojenia terenu. Według GUGiK mapa zasadnicza jest standardowym opracowaniem kartograficznym tworzonym na podstawie państwowego zasobu geodezyjnego i kartograficznego.

Mapa zasadnicza pomaga odpowiedzieć na pytania takie jak:

• czy w pobliżu działki przebiega sieć wodociągowa lub kanalizacyjna,
• gdzie znajdują się istniejące drogi, budynki i inne obiekty,
• jak wygląda zagospodarowanie sąsiednich nieruchomości,
• czy działka leży w obszarze, który wymaga dodatkowej analizy infrastruktury.

Nie traktowałbym jej jednak jako kompletnej i zawsze aktualnej dokumentacji do budowy. Dane o sieciach mogą być niepełne, a sytuacja w terenie mogła się zmienić od czasu ostatniej aktualizacji. Dlatego przy inwestycji budowlanej potrzebne jest opracowanie wykonane dla konkretnego zamierzenia, a nie wyłącznie wydruk mapy pobrany z urzędu.

Mapa do celów projektowych jest przygotowywana dla konkretnego domu

Na takim opracowaniu powinny znaleźć się między innymi granice działki, istniejące budynki, drogi, ogrodzenia, drzewa istotne dla projektu, sieci uzbrojenia oraz elementy wysokościowe. Zakres zależy od rodzaju inwestycji i obszaru, który trzeba objąć opracowaniem.

Przy typowym domu jednorodzinnym często stosuje się skalę 1:500, ale nie jest to zasada, którą można bezrefleksyjnie zastosować w każdym przypadku. Ostateczna skala i zakres mapy zależą od wymagań projektu, wielkości terenu oraz ustaleń z geodetą i projektantem.

Najczęstsze nieporozumienie polega na utożsamianiu MDCP z mapą zasadniczą. Mapa zasadnicza jest źródłem danych, a mapa projektowa jest opracowaniem dla konkretnej inwestycji. Sama mapa zasadnicza może więc nie wystarczyć do przygotowania projektu domu, nawet jeśli wygląda podobnie na wydruku.

Inne opracowania przydatne przy działce i budowie

Mapa sytuacyjno-wysokościowa

Mapa sytuacyjno-wysokościowa pokazuje zarówno położenie obiektów w planie, jak i informacje o wysokościach terenu. Dzięki niej można ocenić spadki, różnice poziomów, przebieg skarp, rowów lub innych form rzeźby terenu.

To ważne przy projektowaniu zjazdu, odwodnienia, drogi wewnętrznej, przyłączy oraz budynku na działce ze spadkiem. W praktyce kilka metrów różnicy wysokości może zdecydować o konieczności wykonania muru oporowego, podniesienia budynku albo zastosowania dodatkowego odwodnienia.

Mapa inwentaryzacyjna powykonawcza

Po zakończeniu budowy geodeta wykonuje pomiar powykonawczy. Opracowanie pokazuje rzeczywiste położenie budynku, przyłączy i innych elementów wykonanych w ramach inwestycji. Nie dokumentuje planu, lecz stan faktycznie zrealizowany.

Taki pomiar jest potrzebny między innymi przy zakończeniu budowy i aktualizacji danych w zasobie geodezyjnym. Jeżeli wykonawca przesunął przyłącze albo budynek względem projektu, pomiar powykonawczy pozwala wykazać rzeczywiste położenie obiektu.

Ortofotomapa

Ortofotomapa jest zdjęciem lotniczym lub satelitarnym przekształconym tak, aby można było je poprawnie odczytywać w układzie mapy. Daje bardzo dobry obraz faktycznego zagospodarowania terenu, dlatego przydaje się do szybkiego porównania mapy z rzeczywistością.

Na ortofotomapie można zobaczyć między innymi dachy, drogi, zadrzewienie i utwardzone place. Nie należy jednak traktować jej jako dokumentu do wyznaczania granic lub projektowania przyłączy. Zdjęcie może być wykonane wcześniej, a widoczny obiekt nie zawsze ma status zgodny z dokumentacją urzędową.

Przeczytaj również: Odwierty geologiczne pod budowę domu - co warto wiedzieć

Mapy tematyczne dla gruntów

Przy zakupie działki pomocne bywają również mapy geologiczne, glebowe, hydrograficzne, sozologiczne i mapy zagrożenia powodziowego. Ich zadaniem jest pokazanie konkretnego zjawiska, które może wpłynąć na wartość lub sposób wykorzystania gruntu.

Przykładowo mapa zagrożenia powodziowego może skłonić do dokładniejszego sprawdzenia warunków zabudowy, a mapa geologiczna może wskazać, że przed budową trzeba zaplanować badania podłoża. Traktuję te materiały jako narzędzie wstępnej selekcji działki, a nie jako ostateczną opinię techniczną.

Jaka mapa będzie potrzebna w konkretnej sytuacji

Jeżeli nie wiadomo, od czego zacząć, najlepiej opisać geodecie konkretny cel, na przykład „projekt domu z przyłączem kanalizacyjnym” albo „podział działki na dwie części”. Sama nazwa dokumentu bywa myląca, natomiast cel inwestycji od razu zawęża właściwy zakres prac.

Co najczęściej prowadzi do błędnej interpretacji mapy

Pierwszy błąd to korzystanie z mapy internetowej jako dokumentu urzędowego. Serwisy mapowe i geoportale są świetne do orientacji, lecz podgląd online nie jest tym samym co aktualne opracowanie geodezyjne podpisane przez osobę uprawnioną.

Drugi problem to mylenie granicy ewidencyjnej z widocznym ogrodzeniem. Płot może stać kilka metrów od granicy, a jego przebieg nie przesądza o stanie prawnym. Jeżeli położenie granicy ma znaczenie dla zakupu, budowy lub sporu z sąsiadem, potrzebne są dokumenty i odpowiednie czynności geodezyjne.

Trzeci błąd polega na pomijaniu daty i zakresu aktualizacji. Mapa może być poprawna w dniu sporządzenia, ale nie uwzględniać później wykonanej sieci, zmiany ukształtowania terenu albo nowego budynku. Z tego powodu przed zamówieniem projektu sprawdzam, czy mapa obejmuje cały obszar inwestycji i czy projektant może na niej bezpiecznie pracować.

Znaczenie ma także układ współrzędnych, legenda i jednostka prowadząca zasób. Bez tych informacji łatwo błędnie odczytać oznaczenie sieci, granicę użytku albo poziom wysokościowy. Przy ważnej decyzji dotyczącej gruntu nie opieram się na jednym ekranie lub pojedynczej warstwie mapy.

Jedna działka, kilka map i różne odpowiedzi

Najlepsza mapa to nie ta, która zawiera najwięcej kolorów, lecz ta, która odpowiada na konkretne pytanie. Do sprawdzenia numeru i podstawowych danych działki wystarczy mapa ewidencyjna, do analizy sieci potrzebna jest mapa zasadnicza, a do rozpoczęcia projektowania domu geodeta przygotuje mapę do celów projektowych.

Przed zamówieniem dokumentu dobrze określić trzy rzeczy: cel opracowania, wymagany obszar oraz oczekiwaną aktualność danych. Taki krótki opis ogranicza ryzyko zamówienia niewłaściwej mapy i pozwala uniknąć kosztownego poprawiania dokumentacji na późniejszym etapie.

Jeżeli mapa ma służyć wyłącznie do orientacji, można zacząć od ogólnodostępnych materiałów kartograficznych. Gdy jednak na jej podstawie ma powstać projekt, podział, przyłącze albo decyzja dotycząca granicy, ostateczne opracowanie powinien przygotować geodeta odpowiedzialny za konkretną czynność.
