Trasa gazociągu albo przyłącza gazowego to nie jest detal, który można zgadywać z pamięci sąsiada czy z nieaktualnego szkicu z teczki. W praktyce pytanie, jak sprawdzić, gdzie idzie gaz, sprowadza się do trzech rzeczy: mapy, dokumentów geodezyjnych i potwierdzenia w terenie. Poniżej pokazuję, jak podejść do tego rozsądnie, żeby ocenić przebieg sieci, uniknąć błędu przed wykopem i wiedzieć, kiedy trzeba włączyć do sprawy operatora albo geodetę.
Najważniejsze informacje o sprawdzaniu przebiegu gazu
- Najpierw ustal, czy chodzi o sieć w gruncie, przyłącze do budynku, czy instalację wewnętrzną - od tego zależy właściwa metoda sprawdzenia.
- Publiczny portal mapowy z danymi GESUT daje dobry punkt startu, ale nie zastępuje weryfikacji w terenie.
- Najpewniejszy zestaw danych to: mapa geodezyjna, dokumentacja operatora i kontrola w terenie przed rozpoczęciem robót.
- Przy planowanym wykopie sama mapa nie wystarcza, bo oś przewodu bywa przesunięta względem rysunku.
- Jeśli wyczuwasz gaz, nie szukaj trasy samodzielnie - przerwij prace i dzwoń pod 992 albo 112.
Najpierw ustal, o jaki gaz ci chodzi
W budownictwie i geodezji te pojęcia myli się zaskakująco często. Gazociąg to sieć prowadzona w gruncie, przyłącze prowadzi od sieci do budynku, a instalacja wewnętrzna zaczyna się już na terenie obiektu. Jeśli chcesz sprawdzić przebieg przed budową domu, interesuje cię zwykle sieć i przyłącze. Jeśli problem dotyczy zapachu gazu w budynku, najpierw liczy się bezpieczeństwo, a nie analiza map.
Ja zaczynam od prostego pytania: czy potrzebuję tylko orientacyjnej informacji, czy muszę wyznaczyć trasę z dużą dokładnością przed robotami ziemnymi. To rozróżnienie oszczędza czas, bo innego podejścia wymaga zakup działki, innego projekt domu, a jeszcze innego wykop pod fundament lub ogrodzenie. Z tego powodu warto od razu ustawić właściwy poziom dokładności, zanim w ogóle otworzysz mapę.
Gdy już wiesz, z którym elementem infrastruktury masz do czynienia, można sięgnąć po źródła, które rzeczywiście coś wnoszą, a nie tylko wyglądają wiarygodnie.
Gdzie szukać przebiegu gazociągu w oficjalnych danych

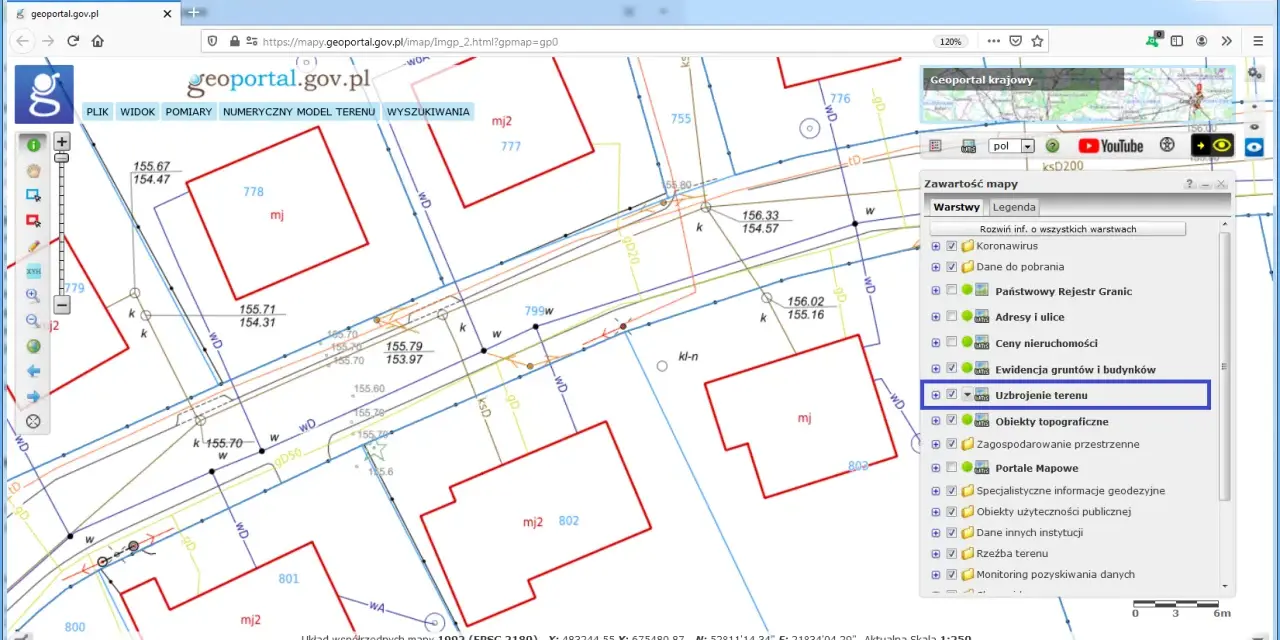

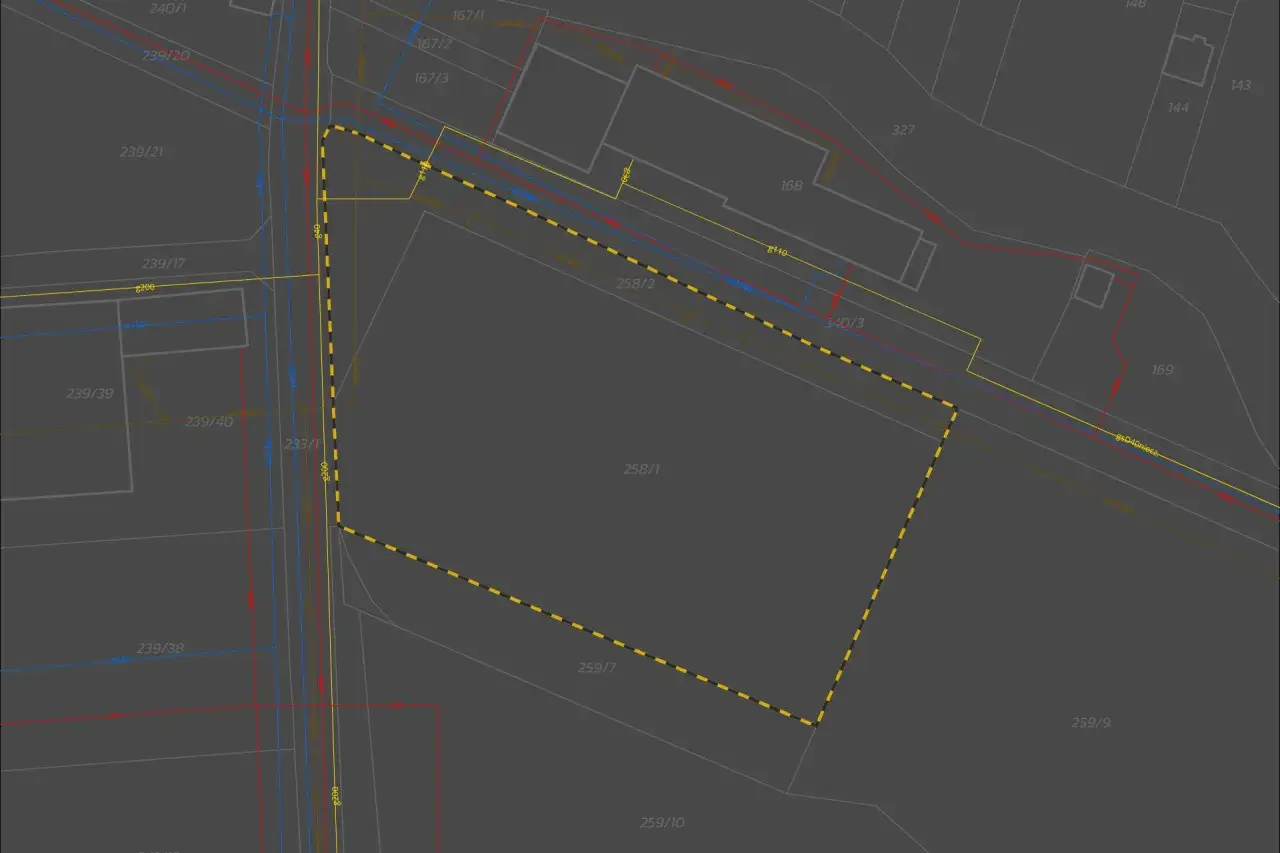

Najlepszy punkt startu to publiczne dane o uzbrojeniu terenu, czyli warstwa GESUT. Taki zbiór pokazuje istniejące i projektowane przewody oraz urządzenia związane z sieciami podziemnymi. W praktyce daje to szybki obraz tego, co może przebiegać przez działkę albo jej sąsiedztwo, ale nadal mówimy o danych kartograficznych, a nie o ostatecznym wyznaczeniu osi rury w gruncie.
| Źródło | Co pokazuje | Kiedy jest przydatne | Ograniczenia |
|---|---|---|---|
| Publiczna mapa uzbrojenia terenu | Orientacyjny przebieg sieci i innych mediów pod ziemią | Na etapie wstępnej analizy działki lub planowania inwestycji | Nie gwarantuje dokładnego położenia przewodu w terenie |
| Materiały geodezyjne z zasobu powiatowego | Bardziej szczegółowy obraz sytuacji na mapie zasadniczej i w dokumentacji | Przed projektem domu, przyłącza albo większej przebudowy | Trzeba je odczytywać razem z datą aktualizacji i legendą |
| Operator sieci gazowej | Informacje eksploatacyjne, archiwalne i techniczne o danym odcinku | Gdy przebieg ma znaczenie formalne, projektowe albo budzi wątpliwości | Nie zawsze udostępnia pełny zestaw danych każdemu zainteresowanemu |
| Weryfikacja terenowa | Rzeczywiste położenie instalacji w gruncie | Przed kopaniem, wierceniem lub wejściem ciężkiego sprzętu | Wymaga pracy geodety, lokalizatora albo przekopu kontrolnego |
Warto pamiętać o jednej rzeczy, którą w terenie widzę bardzo często: mapa bywa prawdziwa, ale nie zawsze jest wystarczająco precyzyjna dla koparki. Publiczne dane są świetne do zawężenia obszaru, natomiast przy robocie ziemnej trzeba jeszcze sprawdzić realne położenie przewodu. Z tego powodu publiczny Geoportal traktuję jako pierwszy filtr, a nie jako dowód ostateczny.
Jeśli projekt dotyczy nowej sieci albo kolizji z istniejącą infrastrukturą, do gry wchodzą też materiały z zasobu geodezyjnego, a czasem narada koordynacyjna prowadzona przez starostę. To już etap, na którym nie chodzi o ciekawość, tylko o formalne potwierdzenie, że planowana trasa nie wejdzie w konflikt z tym, co już leży pod ziemią.
Kiedy masz przed sobą zestaw źródeł, pora przejść od teorii do konkretnego działania.
Jak sprawdzić trasę gazu krok po kroku
-
Zlokalizuj działkę i obejrzyj warstwę uzbrojenia terenu. Na tym etapie chodzi o ogólny obraz: czy gaz jest w pobliżu, po której stronie działki przebiega i czy biegnie przez teren, który planujesz zagospodarować.
-
Sprawdź materiały geodezyjne, jeśli planujesz inwestycję. Mapa do celów projektowych albo aktualna mapa zasadnicza daje więcej informacji niż luźny podgląd w przeglądarce. To ważne zwłaszcza wtedy, gdy chcesz budować dom, ogrodzenie, podjazd albo przyłącze.
-
Porównaj mapę z dokumentacją operatora. Jeżeli trasa budzi wątpliwości albo wchodzisz w obszar blisko sieci, poproś o potwierdzenie danych u operatora. W przypadku sieci gazowej to najlepszy moment na wychwycenie rozbieżności między papierem a stanem faktycznym.
-
Zleć weryfikację geodecie lub wykonawcy z odpowiednim sprzętem. Lokalizator instalacji podziemnych pomaga, ale jego skuteczność zależy od materiału rury, głębokości i warunków gruntu. Dla części przewodów metalowych działa dobrze, ale dla rur z tworzywa potrafi już nie wystarczyć.
-
Przed robotami wykonaj przekop kontrolny. To najprostszy sposób, żeby potwierdzić rzeczywiste położenie przewodu w miejscu kolizji. W praktyce właśnie ten krok często rozstrzyga spór między mapą a tym, co znajduje się w ziemi.
-
Oznacz teren prac i nie zaczynaj kopania „na oko”. Jeśli planujesz głębokie wykopy, najpierw potwierdź przebieg, a dopiero potem wchodź sprzętem. To drobna różnica w organizacji robót, ale ogromna różnica w poziomie ryzyka.
Ja traktuję ten proces jak filtr z kilku warstw: najpierw mapa, potem dokumenty, na końcu teren. Tylko takie podejście daje odpowiedź, która nadaje się do realnej decyzji budowlanej, a nie wyłącznie do oglądania na ekranie. Gdy to ustawisz, łatwiej odczytasz też same oznaczenia na planie.
Jak czytać oznaczenia, żeby nie pomylić sieci z przyłączem
Na mapach i w opracowaniach geodezyjnych gaz nie jest pokazany jako jeden, prosty „sznur” biegnący przez działkę. Często widzisz osobno sieć, przyłącze, punkt pomiarowy albo urządzenie towarzyszące. Jeśli nie odróżnisz tych elementów, łatwo przecenisz albo zaniżysz znaczenie całej kolizji.
| Element | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Gazociąg | Główny przewód prowadzony w gruncie | To on zwykle jest najważniejszy przy planowaniu wykopu |
| Przyłącze gazowe | Odcinek prowadzący od sieci do budynku | Jego przebieg ma kluczowe znaczenie przy projektowaniu domu i szafki gazowej |
| Punkt redukcyjno-pomiarowy | Miejsce, w którym odbywa się redukcja ciśnienia albo pomiar | To ważny punkt eksploatacyjny, którego nie wolno ignorować przy kolizjach |
| Warstwa uzbrojenia terenu | Mapa sieci podziemnych pokazana razem z innymi mediami | Legenda i skala są równie ważne jak sam rysunek |
W praktyce zwracam uwagę na trzy rzeczy. Po pierwsze, czy mapa pokazuje dokładny przebieg, czy tylko orientacyjne położenie. Po drugie, jaka jest skala opracowania, bo im mniejsza skala, tym większe uproszczenie. Po trzecie, czy dokument jest aktualny, bo sieci podziemne potrafią się zmieniać po modernizacjach i przebudowach.
To właśnie dlatego sama linia na planie nie wystarcza. Jeśli nie widzisz legendy, daty aktualizacji albo opisu odcinka, nie wyciągaj zbyt daleko idących wniosków. Z takiego nieporozumienia najkrótsza droga prowadzi potem do kosztownej pomyłki w terenie.
Najczęstsze błędy przy sprawdzaniu przebiegu gazu
Największy błąd to wiara, że „skoro ktoś pokazał, to musi tak być”. W praktyce przebieg sieci bywa przesunięty, a pamięć o robocie sprzed lat często nie zgadza się z dokumentacją. Właśnie dlatego na działce nie opieram się na jednym źródle.
- Ufanie wyłącznie staremu szkicowi. Starsze rysunki są przydatne historycznie, ale nie zawsze nadają się do wyznaczania miejsca wykopu.
- Mylenie ewidencji gruntów z uzbrojeniem terenu. To, że działka ma określone granice, nie mówi jeszcze, gdzie leżą media pod ziemią.
- Zakładanie, że odległość na mapie jest identyczna jak w gruncie. Na papierze wszystko wygląda idealnie, a w terenie przewód może biec nieco inaczej.
- Pomijanie zmian po przebudowach. Po modernizacji drogi, sieci wodociągowej albo kanalizacji gaz mógł zostać przesunięty lub zabezpieczony inaczej.
- Wchodzenie z ciężkim sprzętem bez wytyczenia. To już nie jest błąd interpretacyjny, tylko realne ryzyko uszkodzenia instalacji.
Jeżeli miałbym wskazać jeden najsłabszy nawyk inwestorów i wykonawców, to właśnie ten ostatni: start robót bez potwierdzenia przebiegu w terenie. Mapa ma kierować, ale nie może zastępować ostrożności. I właśnie dlatego przed wykopem warto ustawić jasną procedurę działania.
Kiedy trzeba odłożyć łopatę i wezwać fachowców
Jeśli masz tylko plan zagospodarowania albo luźną informację od poprzedniego właściciela, to jeszcze nie jest moment na kopanie. Jeżeli z kolei wyczuwasz zapach gazu, nie szukasz już trasy przewodu - przerywasz pracę i uruchamiasz procedurę bezpieczeństwa. Jak przypomina Polska Spółka Gazownictwa, przy zapachu ulatniającego się gazu trzeba niezwłocznie powiadomić służby pod numerem 992.
W takiej sytuacji nie włączam ani nie wyłączam urządzeń elektrycznych, nie używam otwartego ognia i nie robię próbnych napraw na własną rękę. Najrozsądniejsze jest przewietrzenie miejsca, odsunięcie ludzi od zagrożenia i wezwanie pomocy, a w razie potrzeby także numeru 112. Dopiero po zabezpieczeniu sytuacji wraca temat lokalizacji i naprawy.
W praktyce najbezpieczniejsza kolejność wygląda prosto: najpierw orientacja na mapie, potem dokumenty geodezyjne, następnie potwierdzenie w terenie, a przy jakimkolwiek sygnale awaryjnym - natychmiastowe zatrzymanie prac. Taka kolejność może wydawać się ostrożna aż do przesady, ale przy gazie właśnie ostrożność najczęściej okazuje się najbardziej racjonalna.
Najkrótsza droga do pewnej odpowiedzi przed budową i wykopem
Jeżeli chcesz sprawdzić przebieg gazu na działce, zacznij od publicznej mapy uzbrojenia terenu, ale nie kończ na niej. Potem sięgnij po materiały geodezyjne, porównaj je z informacjami od operatora i dopiero na końcu potwierdź wszystko w gruncie. To jedyna sensowna droga, gdy w grę wchodzi budowa domu, przebudowa ogrodzenia albo większy wykop.
Jeżeli zapamiętasz jedną zasadę, niech będzie prosta: mapa do orientacji, dokumenty do potwierdzenia, teren do ostatecznej weryfikacji. Właśnie tak najczęściej ustala się przebieg instalacji bez zgadywania i bez niepotrzebnego ryzyka, które przy gazie zawsze kosztuje więcej niż sama weryfikacja.
