Najczęściej potrzebujesz od 12,5 do 25 cm oparcia z każdej strony otworu
- 12,5-15 cm wystarcza dla części nadproży ceramicznych i sprężonych.
- 20-25 cm jest typowe dla wielu prefabrykatów z betonu komórkowego.
- Podana wartość dotyczy każdej strony otworu, a nie całego nadproża.
- Długość elementu oblicza się jako szerokość otworu plus dwa oparcia.
- Decydujące są zawsze karta techniczna produktu i projekt konstrukcyjny.
Nie ma jednej wartości dla każdego nadproża
Oparcie nadproża to fragment belki, który spoczywa na murze po lewej i prawej stronie otworu. Jeżeli producent podaje 15 cm oparcia, oznacza to 15 cm z każdej strony. Przy otworze o szerokości 100 cm belka powinna mieć więc co najmniej 130 cm długości.
W praktyce najczęściej spotykam wartości od 12,5 do 25 cm. Nie należy jednak traktować ich jako uniwersalnej normy. Krótkie, lekkie nadproże zespolone może wymagać mniejszego podparcia niż długa belka nad dużym oknem, na którą oddziałuje strop, wieniec albo kolejna kondygnacja.
Najbezpieczniejsza zasada brzmi prosto. Najpierw sprawdzam typ nadproża i jego dokumentację, a dopiero później wyznaczam długość elementu. Samo zmierzenie otworu i dodanie „standardowych” 20 cm często prowadzi do zamówienia niewłaściwej belki.
Różne typy nadproży mają różne wymagania
Wymagane oparcie zależy przede wszystkim od konstrukcji nadproża. Inaczej pracuje pojedyncza belka ceramiczno-żelbetowa, inaczej prefabrykat z betonu komórkowego, a jeszcze inaczej nadproże wylewane na budowie.
| Rodzaj nadproża | Typowe oparcie z każdej strony | Na co uważać |
|---|---|---|
| Belki ceramiczno-żelbetowe, np. Porotherm 11.5 | 12,5 cm | Element zwykle pracuje razem z nadmurowaniem lub nadbetonowaniem. |
| Belki sprężone, np. Leier Strong | 12,5 cm dla krótszych belek, około 17,5 cm dla dłuższych | Wymagania zależą od długości belki i sposobu wykonania nadproża zespolonego. |
| Prefabrykaty z betonu komórkowego | Zwykle 20 cm przy małych otworach i 25 cm przy większych | Trzeba zachować oznaczoną na belce linię minimalnego podparcia. |
| Nadproże żelbetowe wykonywane na budowie | Często 20-25 cm, ale wartość wynika z projektu | Liczy się zbrojenie, przekrój, beton i obciążenia, nie sama długość oparcia. |
Przykładowo karta techniczna belki Porotherm 11.5 podaje 125 mm minimalnego oparcia. Z kolei w systemie Termalica prefabrykowane belki z betonu komórkowego wymagają zwykle 20 cm przy otworach do 1 m oraz 25 cm przy większych otworach. To dobrze pokazuje, dlaczego odpowiedź na pytanie o podparcie musi uwzględniać konkretny system.

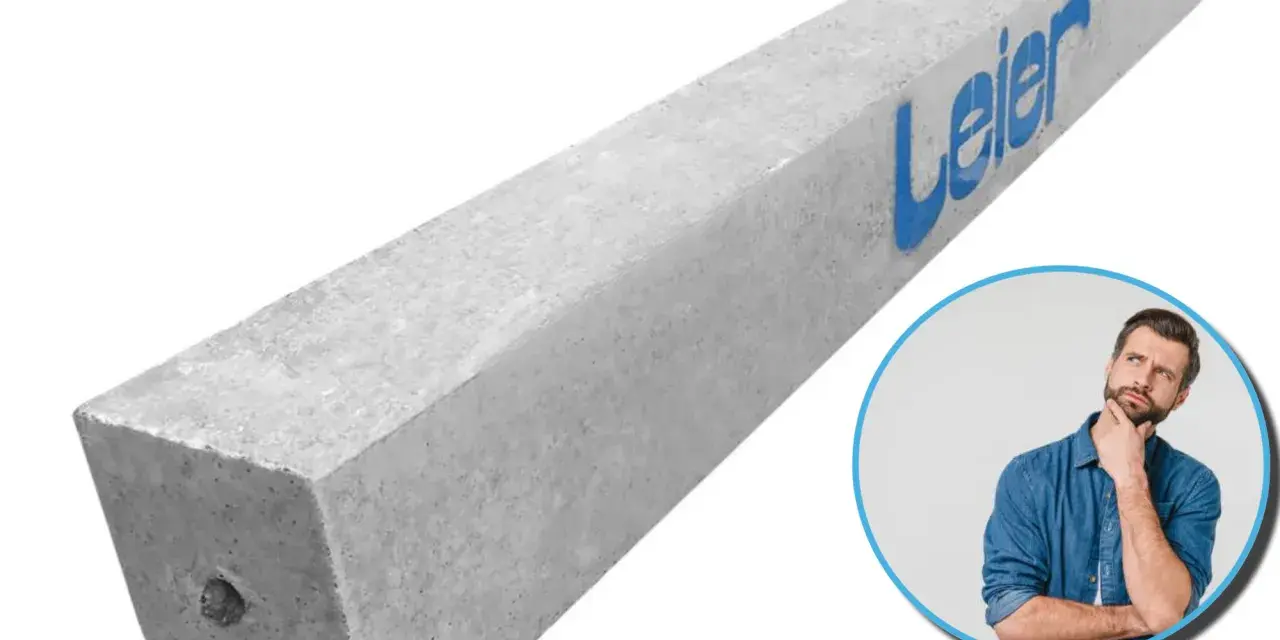

W przypadku nadproży Leier Strong instrukcja przewiduje 12,5 cm dla belek o długości do 1,75 m oraz 17,5 cm dla dłuższych elementów. Producent dopuszcza odstępstwa tylko po sprawdzeniu obliczeniowym, a absolutne minimum może być niższe od wartości zalecanej. Na budowie nie traktowałbym jednak tego wyjątku jako sposobu na ratowanie zbyt krótkiej belki.
Jak dobrać długość nadproża do szerokości otworu
Obliczenie jest proste, ale trzeba wykonać je dla światła otworu, czyli odległości między wewnętrznymi krawędziami muru, a nie od osi ściany. Do tej wartości dodaje się dwukrotność wymaganego oparcia.
- Zmierz rzeczywistą szerokość otworu.
- Sprawdź minimalne oparcie w dokumentacji wybranego nadproża.
- Pomnóż tę wartość przez dwa.
- Dodaj wynik do szerokości otworu i wybierz najbliższy dostępny wymiar prefabrykatu.
Przykład z oparciem po 12,5 cm
Dla otworu o szerokości 100 cm i belki wymagającej 12,5 cm oparcia z każdej strony obliczenie wygląda tak: 100 + 12,5 + 12,5 = 125 cm. Nadproże o długości 125 cm będzie miało minimalne podparcie, o ile mur jest równy i producent dopuszcza taki wariant.
Przeczytaj również: Schody z bloczków fundamentowych - kiedy warto je zrobić?
Przykład z oparciem po 25 cm
Przy otworze drzwiowym o szerokości 100 cm i prefabrykacie wymagającym 25 cm z każdej strony potrzebna jest belka o długości co najmniej 150 cm. Dla otworu 150 cm długość wzrośnie do 200 cm. To różnica, która ma znaczenie przy zamawianiu materiału i planowaniu wysokości nadproża.
Nie warto wybierać belki „na styk”, jeśli dostępny jest następny standardowy wymiar. Dodatkowy zapas długości nie zastąpi obliczeń, ale ułatwia zachowanie pewnego oparcia i ogranicza ryzyko, że po wyrównaniu muru zabraknie kilku centymetrów.
Prawidłowe oparcie zaczyna się od przygotowania muru
Nawet właściwie dobrana belka nie będzie pracowała poprawnie, jeśli spoczywa na krzywym, kruchym albo częściowo pustym podłożu. Powierzchnię pod oparcie trzeba oczyścić, wypoziomować i wykonać na pełnej warstwie zaprawy, bez punktowego podparcia na pojedynczych fragmentach bloczka.
W przypadku ścian z pustaków drążonych trzeba zwrócić uwagę, czy miejsce podparcia nie wypada na cienkiej ściance elementu. Przy większych obciążeniach projektant może przewidzieć poduszkę betonową, czyli twardszą warstwę rozprowadzającą nacisk na większej powierzchni muru.
- Sprawdź szerokość otworu i poziom muru.
- Przygotuj równą warstwę zaprawy pod belką.
- Ułóż element zgodnie z oznaczeniem producenta, zwracając uwagę na właściwą stronę góra-dół.
- Zmierz oparcie po obu stronach, zamiast oceniać je wzrokowo.
- Zastosuj podpory montażowe, jeśli wymaga tego instrukcja lub projekt.
- Kontynuuj murowanie dopiero po wykonaniu wymaganej nadmurówki i uzyskaniu odpowiedniej nośności.
Najczęstszy błąd polega na tym, że wykonawca mierzy długość belki od krawędzi muru, a nie od krawędzi otworu. Drugi problem to pozostawienie pustki pod końcem nadproża. W obu przypadkach element może mieć odpowiednią długość na papierze, ale rzeczywiste podparcie będzie mniejsze.
Trzeba też pamiętać, że część nadproży nie jest samodzielną belką gotową do natychmiastowego obciążenia. Dotyczy to między innymi niektórych nadproży ceramicznych, które uzyskują pełną nośność dopiero razem z nadmurowaniem lub betonem konstrukcyjnym.
Kiedy standardowe oparcie może nie wystarczyć
Wartość z instrukcji producenta dotyczy określonych warunków. Jeżeli nad otworem znajduje się strop, podciąg, dach, wieniec albo kolejna kondygnacja, obciążenie może być większe niż w typowej ścianie parteru. Wtedy o rodzaju nadproża i długości oparcia powinien decydować projektant konstrukcji.
Szczególnej ostrożności wymagają szerokie przeszklenia, bramy garażowe oraz otwory wykonywane w istniejących ścianach. W takich miejscach samo zwiększenie oparcia do 25 cm nie rozwiązuje problemu, jeśli nie zgadza się przekrój belki, zbrojenie albo sposób przekazania sił na mur.
Przy modernizacji istniejącej ściany najpierw wykonuje się zabezpieczenie i tymczasowe podparcie, a dopiero później montuje nadproże. Nie należy najpierw wykuwać całego otworu i dopiero zastanawiać się, jak wsunąć belkę. Mur nad otworem może wtedy utracić stabilność, nawet gdy planowane nadproże jest wystarczająco mocne.
Problemem może być również stary, spękany lub zawilgocony mur. W takim przypadku konstruktor może zalecić większą powierzchnię podparcia, wymianę fragmentu muru albo wykonanie żelbetowej poduszki. To rozwiązanie bywa ważniejsze niż samo zwiększenie długości belki.
Trzy liczby, które trzeba znać przed zamówieniem belki
Przed zakupem nadproża zapisuję zawsze trzy wartości: szerokość otworu, wymagane oparcie z jednej strony oraz długość dostępnego elementu. Dopiero ich porównanie pokazuje, czy wybrana belka rzeczywiście pasuje do ściany.
Najkrótsza praktyczna odpowiedź brzmi więc tak: nadproże powinno zachodzić na mur zwykle od 12,5 do 25 cm z każdej strony, ale ostateczna wartość wynika z konkretnego produktu i projektu. Jeśli instrukcja producenta podaje inną liczbę, to właśnie ona ma pierwszeństwo przed ogólną zasadą budowlaną.
