Dom postawiony na gruncie, który raz pęcznieje, a raz kurczy się pod wpływem wilgoci, może po kilku sezonach zacząć pękać mimo poprawnie wykonanych fundamentów. Grunty ekspansywne wymagają więc dokładnego rozpoznania podłoża, kontroli wody oraz rozwiązania konstrukcyjnego dopasowanego do rzeczywistych parametrów iłu lub gliny.
Najważniejsze decyzje trzeba podjąć przed rozpoczęciem robót ziemnych
- Zmiana wilgotności powoduje pęcznienie i skurcz, a nie sama obecność iłu.
- Badania laboratoryjne są potrzebne do określenia potencjału pęcznienia i ciśnienia pęcznienia.
- Woda przy budynku, nieszczelne rury, susza i drzewa mogą uruchamiać nierównomierne odkształcenia podłoża.
- Wymiana gruntu działa tylko wtedy, gdy ekspansywna warstwa jest płytka i możliwa do usunięcia.
- Projektant i geotechnik powinni dobrać sposób posadowienia na podstawie badań, a nie wyłącznie doświadczenia z sąsiednich działek.
Dlaczego iły i gliny zmieniają swoją objętość
Podłoże ekspansywne zawiera dużo drobnych cząstek iłowych, które wiążą wodę na swojej powierzchni. Szczególnie aktywne są minerały z grupy smektytów. Gdy wilgotność rośnie, grunt zwiększa objętość i może unosić fundament. Kiedy wysycha, kurczy się, tworząc pustki, rysy i lokalne osiadania.
Nie każda glina jest jednak równie groźna. O zachowaniu podłoża decydują między innymi udział frakcji iłowej, skład mineralny, wskaźnik plastyczności, wilgotność początkowa i dostęp wody. Dlatego określenie „iły” w opinii geotechnicznej nie wystarcza do bezpiecznego zaprojektowania domu.
W Polsce problem może dotyczyć między innymi iłów neogeńskich Mazowsza, iłów poznańskich, iłów krakowieckich oraz wybranych glin lodowcowych. Nawet na jednej działce parametry mogą zmieniać się z głębokością, dlatego wynik z pojedynczego otworu nie powinien być automatycznie odnoszony do całego terenu.
Pęcznienie i skurcz działają w przeciwnych kierunkach
Największe szkody powstają wtedy, gdy poszczególne części budynku są podparte na gruncie o różnej wilgotności. Przykładem jest ściana przy nieszczelnej rurze spustowej oraz druga ściana znajdująca się w przesuszonej strefie oddziaływania dużego drzewa. Jedna część podłoża może się unosić, a druga osiadać.
W praktyce nie sama wartość pęcznienia przesądza o ryzyku. Liczy się także nierównomierność odkształceń, sztywność budynku, geometria fundamentów i to, czy wilgotność będzie stabilna przez cały okres użytkowania.
Po czym rozpoznać zagrożenie na działce
Objawy często pojawiają się dopiero po kilku latach, ale pierwsze sygnały można zauważyć wcześniej. W odkrywce grunt może być bardzo spoisty, lepki po zawilgoceniu i twardy po wyschnięciu. Po przesuszeniu tworzą się szerokie szczeliny, a po opadach powierzchnia długo pozostaje mokra.
Nie traktowałbym jednak obserwacji z wykopu jako diagnozy. To jedynie wskazówka do rozszerzenia badań. Kolor gruntu, jego twardość i obecność spękań nie określają samodzielnie potencjału ekspansywnego.
| Orientacyjny stopień pęcznienia | Wskaźnik plastyczności Ip | Swobodne pęcznienie | Ciśnienie pęcznienia |
|---|---|---|---|
| Słaby | poniżej 20% | poniżej 10% | poniżej 0,2 MPa |
| Średni | 20-30% | 10-20% | 0,2-0,6 MPa |
| Silny | 30-40% | 20-30% | 0,6-1,0 MPa |
Takie przedziały mają charakter orientacyjny i pomagają uporządkować wyniki. Nie zastępują badań dla konkretnej inwestycji, ponieważ wartość ciśnienia pęcznienia może silnie zależeć od metody laboratoryjnej, zagęszczenia próbki i jej początkowej wilgotności.
Sygnały, których nie powinno się ignorować
- ukośne pęknięcia ścian wychodzące od narożników otworów,
- pęknięcia posadzek i tarasów niezależnych od głównej konstrukcji,
- rozszerzające się szczeliny w okresach suszy,
- drzwi i okna, które sezonowo zaczynają się zacinać,
- odspojenie schodów, ganków lub przyłączy od bryły budynku,
- zastoiska wody przy ścianach fundamentowych albo awarie odwodnienia.
Podobne uszkodzenia mogą wynikać także z nierównomiernego osiadania, błędów wykonawczych lub słabego nasypu. Dlatego przed naprawą trzeba ustalić przyczynę, a nie tylko wypełnić rysę zaprawą.
Jak powinno wyglądać rozpoznanie geotechniczne
Najbezpieczniej rozpocząć od badań wykonanych przed wyborem fundamentów i przed zakupem projektu typowego. Dla domu jednorodzinnego zakres prac ustala się indywidualnie, ale przy podejrzeniu podłoża zmiennoobjętościowego standardowe wiercenia i opis makroskopowy mogą być niewystarczające.
- Wiercenia i sondowania pokazują układ warstw, ich miąższość oraz stopień zmienności na działce.
- Pobór próbek o odpowiedniej jakości pozwala zbadać grunt, który nie został przypadkowo przesuszony lub rozmieszany.
- Badania indeksowe obejmują między innymi uziarnienie, granice konsystencji, wilgotność i wskaźnik plastyczności.
- Badania bezpośrednie określają swobodne pęcznienie, ciśnienie pęcznienia albo skurcz liniowy.
- Analiza wodna powinna uwzględniać poziom zwierciadła, sączenia, spływ powierzchniowy oraz możliwe sezonowe zmiany.
Wyniki powinny wskazywać nie tylko rodzaj gruntu, lecz także głębokość występowania warstwy aktywnej, czyli strefy, w której realnie zmienia się wilgotność. Jeżeli ił znajduje się kilka metrów pod stabilną warstwą i nie uczestniczy w pracy fundamentu, ryzyko może być inne niż przy iłach występujących bezpośrednio pod dnem wykopu.
W polskich przepisach występowanie gruntów ekspansywnych jest traktowane jako przesłanka skomplikowanych warunków gruntowych. Nie oznacza to jednak, że każdy dom wymaga identycznego zestawu opracowań. Zakres dokumentacji i kategorię geotechniczną określa projektant na podstawie wyników badań oraz charakteru obiektu.
W praktyce inwestor powinien otrzymać jasną odpowiedź na cztery pytania: co znajduje się pod budynkiem, jak grunt reaguje na wodę, jakie odkształcenia są możliwe i jak ograniczyć ich wpływ. Sama opinia z informacją „grunt spoisty” nie daje takiej odpowiedzi.
Jakie fundamenty sprawdzają się na podłożu zmiennoobjętościowym
Nie istnieje jedno rozwiązanie dobre dla każdej działki. Dobór zależy od miąższości warstwy, jej aktywności, poziomu wody, ciężaru budynku oraz możliwości wykonawczych. Najczęściej analizuje się kilka wariantów.
| Rozwiązanie | Kiedy może mieć sens | Najważniejsze ograniczenie |
|---|---|---|
| Wymiana gruntu | Warstwa ekspansywna jest płytka i ma niewielką miąższość | Duży zakres robót, transport materiału i konieczność prawidłowego zagęszczenia |
| Ławy lub stopy ze wzmocnieniem | Parametry są umiarkowane, a wilgotność można utrzymać w stabilnym zakresie | Wrażliwość na różnice wilgotności pod poszczególnymi częściami budynku |

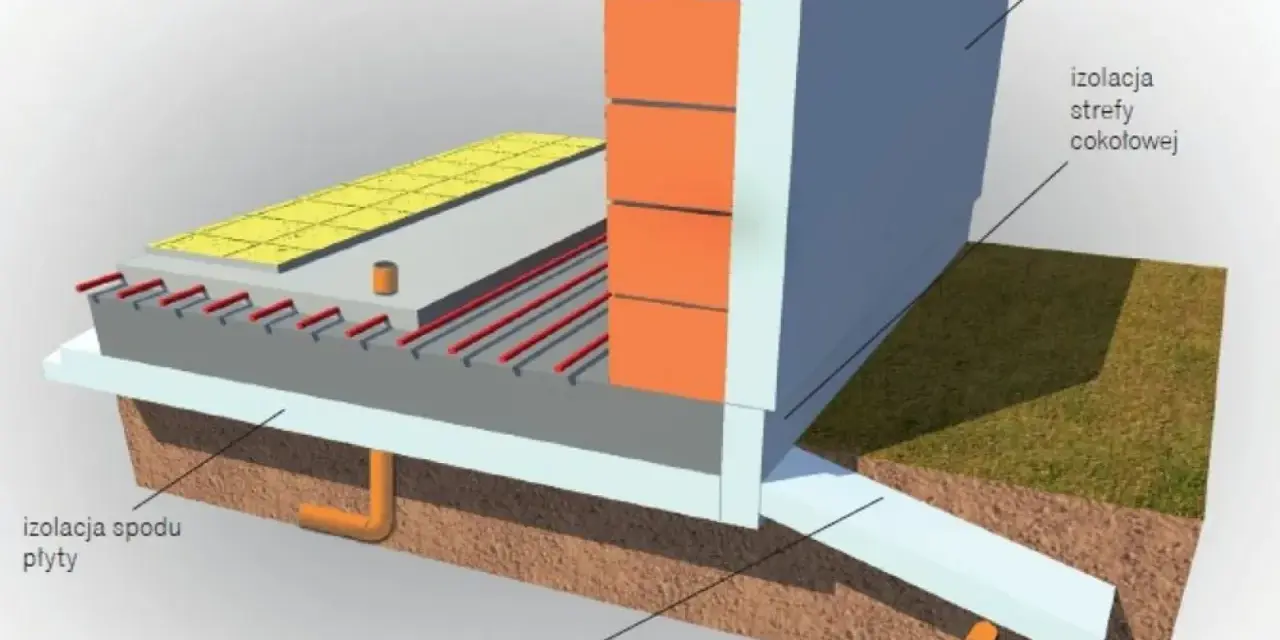

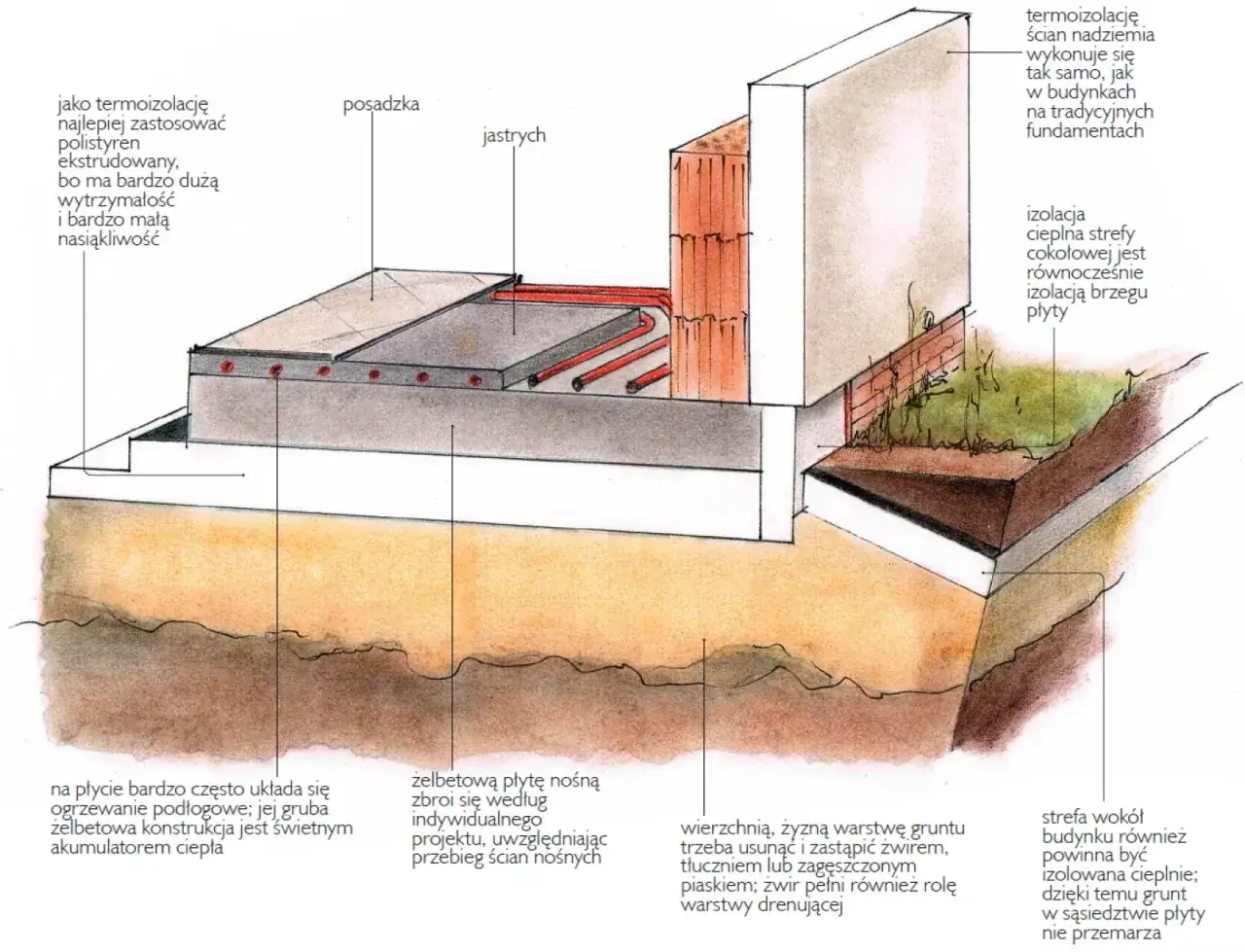

| Płyta fundamentowa | Potrzebne jest bardziej równomierne przekazanie obciążeń | Nie usuwa sama z siebie przyczyny pęcznienia i wymaga dobrego projektu podłoża |
| Posadowienie pośrednie na palach lub mikropalach | Aktywna warstwa jest gruba albo bardzo ekspansywna | Wyższy koszt, konieczność projektu specjalistycznego i kontroli wykonania |
| Stabilizacja gruntu | Można technicznie poprawić właściwości warstwy | Skuteczność zależy od receptury, głębokości i dokładności wymieszania |
Płyta fundamentowa bywa przedstawiana jako uniwersalny sposób na trudne grunty. Może ograniczyć różnice osiadań, ale nie jest magiczną tarczą przeciwko pęcznieniu. Jeżeli pod płytą zmienia się wilgotność, sama sztywność konstrukcji nie rozwiązuje problemu.
Podobnie wymiana gruntu ma sens tylko po sprawdzeniu głębokości i ciągłości warstwy. Usunięcie 0,8 m iłu nie pomoże, jeśli poniżej znajduje się aktywne podłoże, które nadal pracuje w strefie oddziaływania fundamentu.
Kontrola wody jest równie ważna jak konstrukcja
Najczęstszym błędem jest skupienie się na rodzaju fundamentu i pominięcie gospodarki wodnej. Ekspansywność uruchamiają zmiany wilgotności, dlatego trzeba ograniczyć zarówno dopływ przypadkowej wody, jak i nadmierne przesuszanie podłoża.
- odprowadź wodę z rur spustowych z dala od ścian fundamentowych,
- napraw nieszczelne przyłącza i instalacje przebiegające przy budynku,
- wykonaj opaski i nawierzchnie ze spadkiem odprowadzającym wodę,
- nie kieruj wód z podjazdu lub skarpy w stronę fundamentów,
- zaplanuj roślinność tak, aby duże drzewa nie rosły tuż przy budynku,
- nie przesuszaj jednostronnie gruntu przez usunięcie roślinności tylko po jednej stronie domu.
Trzeba zachować rozsądek przy izolacji i uszczelnianiu terenu. Szczelna nawierzchnia ogranicza dopływ opadów, ale jednocześnie może zmieniać naturalny bilans wilgotności i zatrzymywać wodę w innym miejscu. Odwodnienie powinno być zaprojektowane jako cały układ, a nie jako pojedyncza rura odprowadzona kilka metrów od domu.
Przeczytaj również: Wypis z rejestru gruntów - co zawiera i jak go uzyskać?
Błędy wykonawcze potrafią zwiększyć ryzyko
Do problemów prowadzi pozostawienie otwartego wykopu na wiele tygodni, zalanie dna wykopu, rozluźnienie podłoża przez koparkę oraz zasypanie go przypadkowym materiałem. Szczególnie niebezpieczne jest wykonanie fundamentów na przesuszonym i spękanym iłowym podłożu bez zaleceń geotechnika.
Na etapie budowy trzeba też chronić wykop przed opadami i nie dopuszczać do niekontrolowanego rozmoczenia gruntu. Jeżeli warunki na budowie różnią się od opisanych w dokumentacji, projektant powinien je ponownie ocenić przed betonowaniem.
Co zrobić przed zakupem działki i projektu
Jeżeli działka leży w obszarze znanym z występowania iłów, glin o wysokiej plastyczności albo dawnych wyrobisk i nasypów, badania podłoża najlepiej zlecić jeszcze przed finalną decyzją inwestycyjną. Informacje od sąsiadów są cenne, ale nie zastąpią rozpoznania, bo lokalna granica warstwy może przebiegać przez środek parceli.
Przed podpisaniem umowy lub wyborem technologii sprawdziłbym przede wszystkim archiwalne otwory geologiczne, mapy geologiczno-inżynierskie, ukształtowanie terenu i poziom wód. Państwowe bazy mogą pomóc w ocenie tła geologicznego, lecz dane regionalne trzeba potwierdzić badaniami na konkretnej działce.
Projekt typowy również nie powinien być traktowany jako gotowa recepta. Jeśli został opracowany dla prostych warunków gruntowych, a badania wykażą podłoże ekspansywne, konieczna może być adaptacja fundamentów, zmiana izolacji, korekta odwodnienia albo całkowicie inne posadowienie.
Nie ma uczciwej, uniwersalnej ceny rozwiązania takiego problemu. Koszt zależy od liczby otworów, głębokości badań, zakresu laboratoriów, rodzaju fundamentów i konieczności wymiany lub wzmocnienia podłoża. Najtańszym etapem jest prawidłowa diagnoza wykonana przed projektem, bo późniejsza korekta fundamentów, naprawa pęknięć lub stabilizacja gotowego budynku może być wielokrotnie droższa.
Najważniejsza decyzja zapada przed wbiciem pierwszej łopaty
Podłoże ekspansywne nie przekreśla budowy domu, ale wymaga odejścia od schematu „zrobimy takie fundamenty jak wszyscy w okolicy”. Najpierw trzeba rozpoznać grunt, wodę i możliwy zakres zmian wilgotności, a dopiero potem wybrać konstrukcję oraz sposób odwodnienia.
Moje praktyczne podejście jest proste: jeśli badania wskazują na iły lub gliny o wysokiej plastyczności, nie oszczędzam na oznaczeniu ich właściwości pęcznienia. Dobrze rozpoznane podłoże daje projektantowi możliwość kontrolowania ryzyka, a inwestorowi pozwala podjąć decyzję na podstawie rzeczywistych danych, nie przypuszczeń.
