Rysunek zagospodarowania działki to część dokumentacji, która najprościej pokazuje, jak inwestycja ma zostać ustawiona na konkretnej parceli i czy da się ją pogodzić z granicami, dojazdem, mediami oraz przepisami. W praktyce to właśnie na tym etapie wychodzą problemy, które później potrafią zatrzymać projekt albo wymusić poprawki. Poniżej rozkładam temat na konkretne elementy: co powinno znaleźć się na rysunku, na jakiej mapie się go robi, jak go czytać i gdzie najczęściej pojawiają się błędy.
To graficzna część projektu, która pokazuje usytuowanie inwestycji na działce
- To nie jest miejscowy plan, tylko rysunkowa część projektu zagospodarowania działki lub terenu.
- Rysunek powstaje na aktualnej mapie do celów projektowych, a dla obiektów liniowych obowiązuje co najmniej skala 1:1000.
- Powinien pokazywać granice działki, obrys budynku, odległości, dojazd, uzbrojenie terenu, zieleń i elementy ppoż.
- Najczęstsze błędy wynikają z nieaktualnej mapy, złego odczytania MPZP lub WZ oraz z nieczytelnego pokazania mediów.
- Najlepsza kontrola przed złożeniem projektu to porównanie rysunku z warunkami planistycznymi i stanem faktycznym działki.

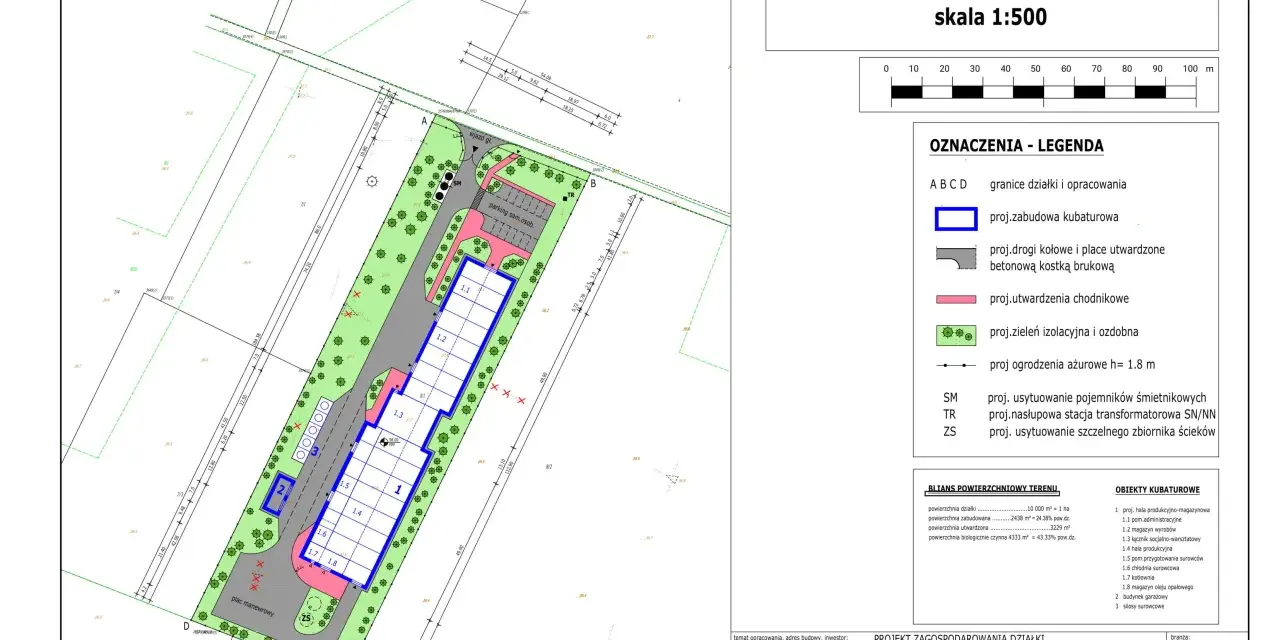

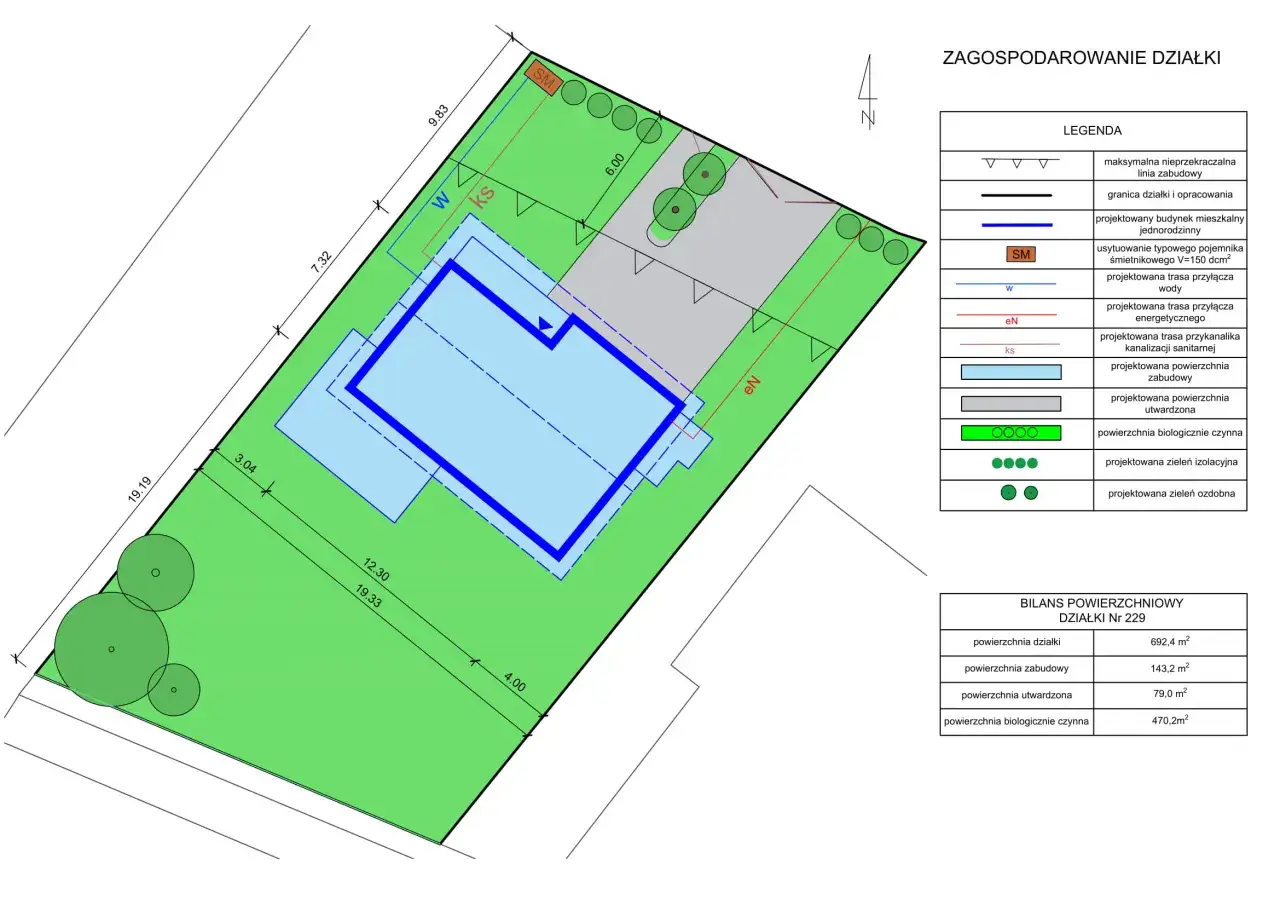

Co powinien pokazywać dobry rysunek
Ja patrzę na ten dokument jak na mapę decyzji: ma on pokazać nie tylko sam budynek, ale też wszystko to, co wpływa na jego legalne i bezpieczne posadowienie. W dobrze przygotowanym rysunku nie chodzi o „ładny plan”, tylko o to, żeby dało się szybko sprawdzić zgodność z przepisami i realnym układem terenu.
| Element rysunku | Co pokazuje | Dlaczego jest ważny |
|---|---|---|
| Granice działki i orientacja | Położenie działki względem stron świata, sąsiednich terenów i granic ewidencyjnych | Bez tego nie da się ocenić, czy inwestycja mieści się na parceli i jak jest ustawiona względem otoczenia |
| Obrys istniejących i projektowanych obiektów | Dom, garaż, taras, wiata, dojścia, podjazdy i inne elementy zagospodarowania | To podstawa do sprawdzenia kolizji i zgodności z wymaganymi odległościami |
| Wejścia, wjazdy i kondygnacje | Miejsca wejść i wjazdów, liczba kondygnacji oraz rzędne terenu | Pomaga ocenić funkcjonalność i dopasowanie budynku do ukształtowania gruntu |
| Odległości i wzajemne relacje | Odległości od granic, między obiektami i od elementów urządzeń budowlanych | Tu najczęściej wychodzi, czy projekt spełnia warunki techniczne i ustalenia planistyczne |
| Układ komunikacji | Drogi wewnętrzne, dojazdy, parkingi, chodniki, czasem przekroje i profile | Bez czytelnej komunikacji działka może być formalnie poprawna, ale praktycznie niewygodna lub niefunkcjonalna |
| Uzbrojenie terenu | Woda, kanalizacja, gaz, energia, telekomunikacja i sposób odprowadzania wód opadowych | To element, który często przesądza o wykonalności całej inwestycji |
| Zieleń, ukształtowanie terenu i ppoż. | Istniejąca i projektowana zieleń, spadki terenu, drogi pożarowe, źródła wody ppoż. | Ważne przy działkach ze spadkiem, większych obiektach i tam, gdzie przepisy przeciwpożarowe są bardziej wymagające |
Przepisy dopuszczają też, żeby część danych przenieść na dodatkowe rysunki, jeśli poprawia to czytelność. To rozsądne rozwiązanie szczególnie wtedy, gdy uzbrojenie terenu, układ komunikacji i zagospodarowanie robią się zbyt gęste na jednym arkuszu. W praktyce lepiej mieć dwa czytelne rysunki niż jeden przeładowany, którego nikt nie potrafi szybko odczytać. Skoro wiadomo już, co powinno się znaleźć na planszy, trzeba jeszcze zrozumieć, na jakiej podstawie się ją sporządza.
Na jakiej mapie się go robi i kto za niego odpowiada
Podstawą nie jest przypadkowy szkic ani wydruk z internetu, tylko aktualna mapa do celów projektowych albo jej kopia. W postaci elektronicznej mapa może mieć formę wektorową lub rastrową, a skala rysunku ma być dobrana do wielkości inwestycji tak, by dokument był czytelny. Dla rysunków projektu zagospodarowania działki lub terenu stosuje się skale nie mniejsze niż 1:500, a dla inwestycji liniowych nie mniejsze niż 1:1000.
W praktyce rozdzielam tu dwie role. Geodeta przygotowuje mapę do celów projektowych, czyli aktualną bazę pomiarową z terenu. Projektant nanosi na nią rozwiązanie inwestycyjne i odpowiada za zgodność układu z przepisami, planem miejscowym albo decyzją o warunkach zabudowy. To rozróżnienie ma znaczenie, bo później łatwiej ustalić, skąd wziął się błąd: z pomiaru, z projektu czy z nieaktualnych danych formalnych.
Jeżeli chcę szybko zweryfikować otoczenie działki jeszcze przed zleceniem pomiarów, korzystam z Geoportalu. To nie zastępuje dokumentacji projektowej, ale dobrze pomaga wyłapać podstawowe zależności terenowe, dojazd czy sąsiednie zagospodarowanie. Taki wstępny ogląd często oszczędza później czas na poprawkach i telefonach między inwestorem, geodetą i projektantem. Mając pewność, z jakiej mapy korzysta projekt, można przejść do tego, jak sam rysunek czytać przed złożeniem dokumentów.
Jak czytać rysunek przed złożeniem wniosku
Najlepszy moment na kontrolę nie jest po wezwaniu z urzędu, tylko przed oddaniem projektu. Ja zwykle sprawdzam kilka punktów w takiej kolejności, bo to one najczęściej decydują o tym, czy dokument przejdzie bez poprawek.
- Czy granice działki są zgodne z ewidencją i nie ma wątpliwości co do przebiegu narożników.
- Czy budynek stoi w dopuszczalnej odległości od granic oraz czy nie koliduje z sąsiednimi obiektami.
- Czy wjazd i dojście do drogi publicznej są pokazane jednoznacznie, bez „domyślania się” przebiegu dojazdu.
- Czy uzbrojenie terenu jest czytelne i zgadza się z tym, co faktycznie ma zostać podłączone.
- Czy powierzchnia biologicznie czynna i powierzchnie utwardzone mają sens względem całego układu działki.
- Czy rzędne i spadki terenu nie pokazują problemu z odwodnieniem, którego nie widać na płaskim szkicu.
W wielu przypadkach właśnie tu wychodzi, że projekt „na papierze” wygląda dobrze, ale na rzeczywistej parceli już nie. Działka z lekkim spadkiem, narożna albo z dojazdem po służebności potrafi wymagać innego rozrysowania niż standardowa parcela w nowym osiedlu. Jeśli chcesz uniknąć nieporozumień, patrz nie tylko na sam obrys domu, ale też na to, jak działa całe zagospodarowanie wokół niego. I właśnie dlatego trzeba rozdzielić ten dokument od innych planów, które ludzie często wrzucają do jednego worka.
Czym różni się od MPZP, WZ i potocznego planu działki
To jeden z najczęstszych punktów zamieszania. W rozmowach potocznych „plan działki” bywa używany bardzo szeroko, ale formalnie chodzi o różne dokumenty, które pełnią zupełnie inne funkcje. Miejscowy plan zagospodarowania przestrzennego i decyzja o warunkach zabudowy określają, co w ogóle wolno zrobić na terenie, a projekt zagospodarowania działki pokazuje, jak dokładnie ma wyglądać konkretna inwestycja.
| Dokument | Co ustala | Rola dla inwestora |
|---|---|---|
| MPZP | Przeznaczenie terenu, parametry zabudowy, linie rozgraniczające i podstawowe zasady zagospodarowania | To punkt wyjścia do sprawdzenia, czy dom w ogóle da się postawić w danym miejscu |
| WZ | Warunki zabudowy dla działki, gdy nie ma planu miejscowego | Pomaga ustalić parametry inwestycji tam, gdzie MPZP nie obowiązuje |
| PZT | Konkretny układ budynku, dojazdu, mediów, zieleni i zagospodarowania na danej parceli | To narzędzie projektowe, które przekłada przepisy na rzeczywisty rysunek inwestycji |
Według oficjalnych informacji Ministerstwa Rozwoju i Technologii, plan miejscowy obowiązuje jako podstawowy dokument dla obszaru gminy, a gdy go nie ma, inwestor może ubiegać się o decyzję WZ. To ważne, bo bez tej weryfikacji łatwo przygotować ładny rysunek, który i tak nie będzie zgodny z lokalnymi ustaleniami. Gdy już rozdzielimy te pojęcia, zostaje ostatnia, bardzo praktyczna warstwa: typowe błędy, które najczęściej wydłużają całą procedurę.
Najczęstsze błędy, które wydłużają formalności
W tym miejscu najczęściej widać, czy dokumentacja była robiona „na szybko”, czy naprawdę ktoś ją przejrzał. Sam układ rysunku może wyglądać poprawnie, a mimo to inwestor dostaje wezwanie do uzupełnienia, bo kilka drobnych rzeczy nie trzyma się razem.
- Nieaktualna mapa do celów projektowych - jeśli teren zmienił się po pomiarach, rysunek przestaje odzwierciedlać stan faktyczny.
- Rozbieżność z MPZP albo WZ - dom, garaż, podjazd czy wysokość obiektu nie zgadzają się z ustaleniami planistycznymi.
- Nieczytelne uzbrojenie terenu - na rysunku widać media, ale nie wiadomo, które są istniejące, a które projektowane.
- Złe pokazanie dostępu do drogi publicznej - szczególnie problematyczne przy wąskich działkach i dojazdach pośrednich.
- Pominięcie spadków i odwodnienia - na działce z różnicą poziomów to potrafi całkowicie zmienić układ podjazdu i tarasu.
- Brak zgodności między opisem a rysunkiem - powierzchnie, odległości i liczby w opisie nie pokrywają się z tym, co pokazano graficznie.
Skutki są zwykle podobne: poprawki, dodatkowe uzgodnienia i strata czasu, która spokojnie może się przeciągnąć na tygodnie. Dlatego przed złożeniem projektu wolę zrobić prostą kontrolę zgodności niż liczyć, że urzędnik „przejdzie” przez nieścisłość bez pytania. Tę samą zasadę stosuję też przy finalnym sprawdzeniu rysunku, kiedy dokument jest już prawie gotowy do oddania.
Na końcu liczy się zgodność między rysunkiem a realną działką
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona bardzo prosta: porównuj rysunek z terenem, a nie tylko z opisem. Papier potrafi wyglądać poprawnie, ale działka ze skarpą, starym ogrodzeniem, służebnością przejazdu albo nietypowym uzbrojeniem szybko pokazuje, gdzie projekt trzeba dopracować.
- Sprawdź, czy obrys budynku, podjazd i dojście odpowiadają faktycznemu układowi działki.
- Zweryfikuj, czy odległości od granic i mediów wynikają z aktualnej mapy, a nie z wcześniejszej koncepcji.
- Upewnij się, że powierzchnia zabudowy i powierzchnia biologicznie czynna zgadzają się z opisem.
- Jeśli rysunek zawiera elementy na osobnych arkuszach, dopilnuj, by był do nich dołączony zbiorczy rysunek uzbrojenia.
- Przy działkach nietypowych, wąskich, pochyłych albo obciążonych ograniczeniami formalnymi zawsze warto zrobić dodatkowy przegląd przed złożeniem dokumentów.
W praktyce właśnie taka kontrola najczęściej decyduje o tym, czy dokumentacja przejdzie sprawnie, czy zacznie krążyć między projektantem, geodetą i urzędem. Dobrze przygotowany rysunek nie ma imponować, tylko bezbłędnie pokazywać, że inwestycja mieści się w granicach prawa, terenu i zdrowego rozsądku.
