Rozstaw strzemion w ławie fundamentowej - ile cm wybrać?

Rozstaw strzemion w ławie fundamentowej decyduje nie tylko o sztywności zbrojenia, ale też o tym, czy kosz stalowy zachowa geometrię podczas betonowania i czy ława będzie pracować tak, jak zaprojektował konstruktor. W praktyce najczęściej spotyka się odstępy rzędu 20–30 cm, ale nie jest to wartość uniwersalna - znaczenie mają obciążenie budynku, wymiary ławy, średnica prętów i warunki gruntowe.

Co naprawdę robią strzemiona w ławie fundamentowej

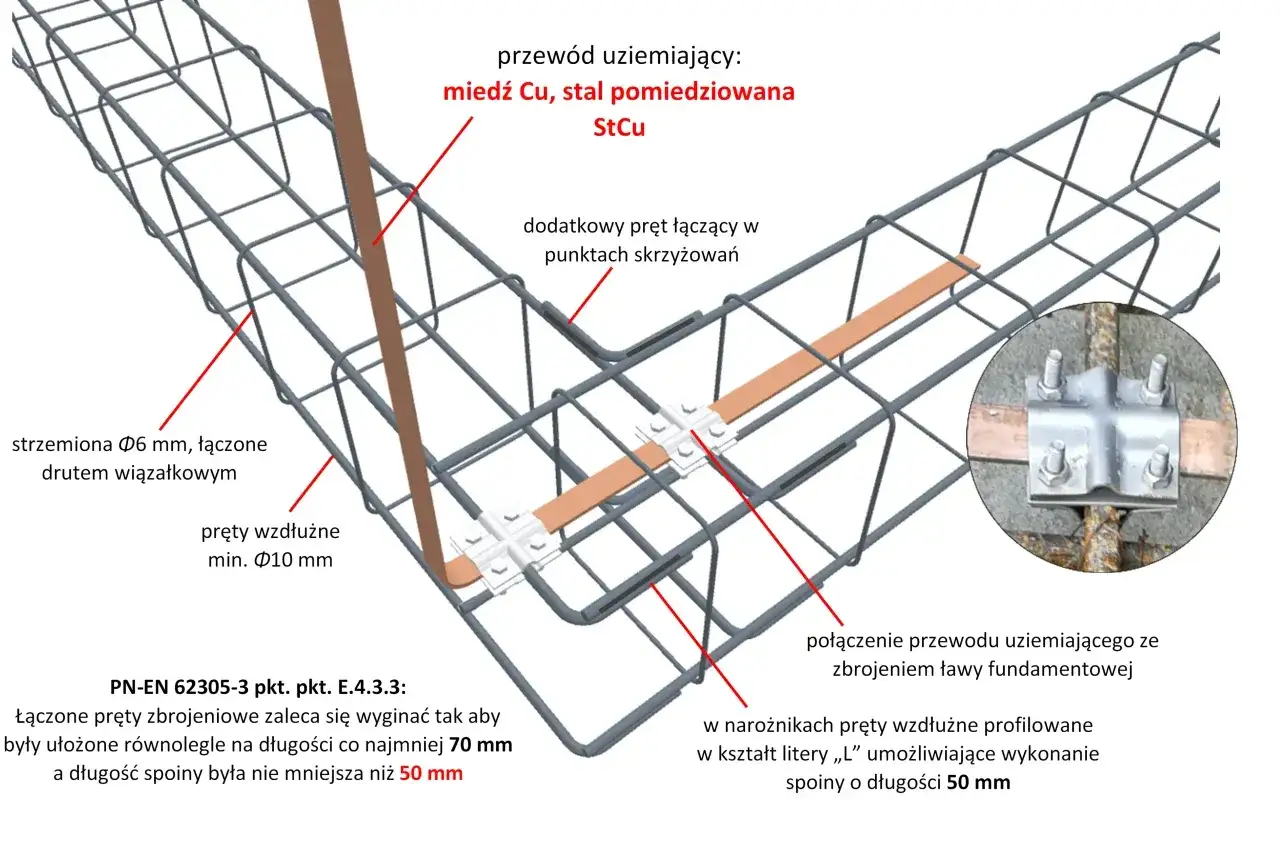

Strzemię to zamknięty element zbrojenia, który spina pręty podłużne i trzyma je w stałym położeniu. Dzięki temu kosz zbrojeniowy nie rozjeżdża się przy wiązaniu, podnoszeniu i zalewaniu betonem. To brzmi technicznie, ale w praktyce jest bardzo proste: jeśli zbrojenie „ucieknie” z osi, ława traci poprawną geometrię i otulinę, czyli warstwę betonu chroniącą stal przed korozją i ogniem.

W ławie fundamentowej strzemiona mają też znaczenie konstrukcyjne. Nie są dekoracją ani elementem, który można dowolnie rozrzedzić, bo ktoś uznał, że „beton i tak wszystko przeniesie”. Przy obciążeniach od ścian, naroży i załamań ławy pomagają utrzymać całość w ryzach i ograniczają ryzyko niekorzystnych odkształceń. Ja patrzę na nie tak: im prostsza i lżejsza sytuacja, tym bardziej pełnią rolę stabilizującą kosz; im trudniejsze warunki, tym bardziej zaczynają być realnym elementem pracy zbrojenia.

To właśnie dlatego najpierw trzeba ustalić, jaką funkcję ma pełnić dane zbrojenie, zanim wybierze się sam rozstaw. Dopiero wtedy ma sens rozmowa o konkretnych liczbach.

Jakie rozstawy spotyka się najczęściej na budowie

Jeżeli chcesz odpowiedzi praktycznej, to najczęściej spotykany zakres w ławach fundamentowych domu jednorodzinnego mieści się między 20 a 30 cm. Bardzo często widuję też rozwiązanie z rozstawem co 25 cm, bo dobrze mieści się w typowym zakresie pracy ławy i nie komplikuje wykonania. Warto jednak pamiętać, że Eurokod 2 dla zbrojenia poprzecznego podaje ograniczenie rzędu 0,75d oraz nie więcej niż 600 mm, więc przy typowej wysokości użytkowej ławy rząd wielkości i tak zwykle kończy się w podobnym przedziale.

Jeśli przyjąć przykładowo efektywną wysokość ławy d = 30 cm, to 0,75d daje 22,5 cm. Przy d = 40 cm wychodzi 30 cm. Taka prosta kalkulacja dobrze pokazuje, dlaczego w budownictwie jednorodzinnym najczęściej kręcimy się wokół 20–30 cm, a nie wokół 40 czy 50 cm.

W praktyce najważniejsze jest to, żeby nie traktować rozstawu jako stałej z internetu. Sam przedział 30–50 cm pojawia się czasem w dyskusjach, ale w ławie fundamentowej typowego domu jednorodzinnego to już nie jest wartość, którą brałbym bezrefleksyjnie. To właśnie dlatego dobry projekt jest ważniejszy niż „złoty” uniwersalny rozstaw.

Sam rozstaw to jednak dopiero punkt wyjścia, bo o jego zmianie decyduje kilka konkretnych warunków na działce i w projekcie.

Od czego zależy, czy trzeba zagęścić zbrojenie

Na rozstaw strzemion patrzę przez pięć rzeczy: obciążenie budynku, wymiary ławy, jakość gruntu, strefy szczególne oraz średnicę prętów. Jeśli któryś z tych elementów robi się trudniejszy, rozstaw zwykle idzie w dół, a nie w górę.

• Obciążenie budynku - cięższe ściany, strop żelbetowy, podpiwniczenie albo większa liczba kondygnacji zwykle wymuszają gęstsze zbrojenie.
• Wymiary ławy - im większa wysokość i szerokość, tym inne warunki pracy elementu; nie oznacza to jednak, że można samemu zwiększyć odstęp.
• Grunt - na jednorodnym, przewidywalnym podłożu projekt bywa łagodniejszy niż na gruncie słabszym lub zmiennym.

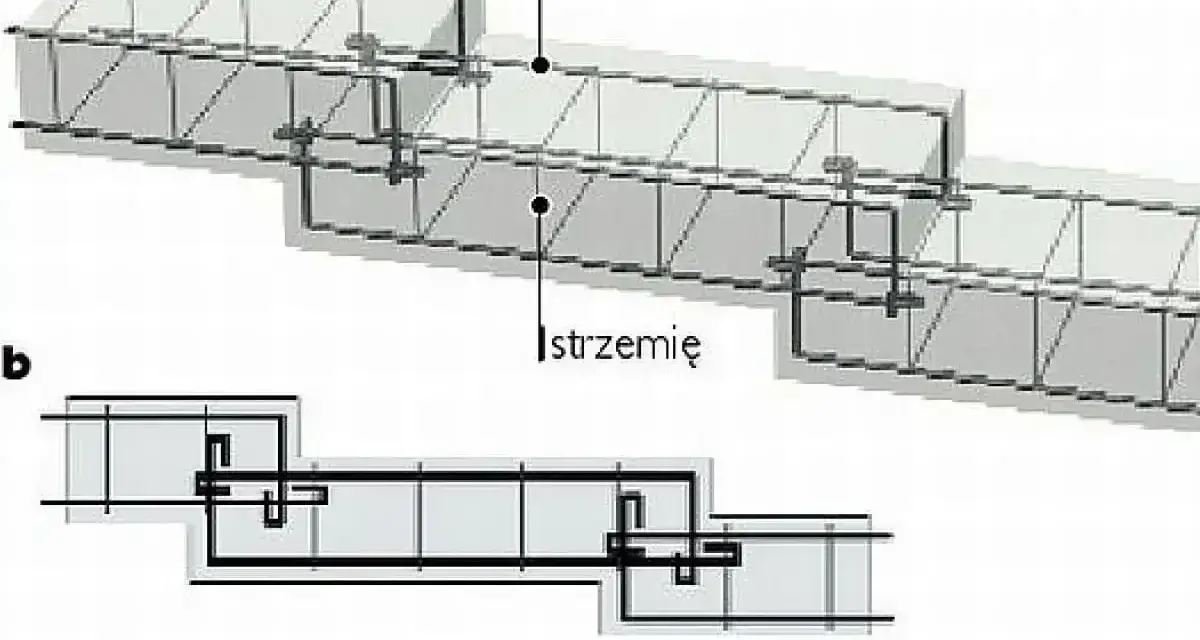

• Strefy szczególne - naroża, załamania, uskoki, przejścia wysokości, połączenia odcinków i miejsca zakładów zbrojenia często wymagają zagęszczenia do 10–15 cm.
• Średnica prętów i otulina - większe pręty i źle dobrany wymiar strzemienia łatwo psują miejsce na beton, więc geometrię trzeba sprawdzić przed montażem.

Przykład z praktyki jest prosty: przy spokojnym, parterowym domu na dobrym gruncie projekt często kończy się na 25 cm. Ten sam układ, ale z cięższym stropem albo przy schodku w ławie, może już wymagać wyraźnego zagęszczenia w wybranych miejscach. To nie jest fanaberia konstruktora, tylko reakcja na to, jak element ma pracować.

Jeśli projekt jest jeszcze otwarty, najważniejsze nie brzmi „ile centymetrów będzie najwygodniej”, tylko „gdzie ława naprawdę pracuje najmocniej”. Kiedy to ustalisz, łatwiej poprawnie odczytać rysunek i uniknąć kosztownych poprawek.

Jak czytać projekt, żeby nie pomylić rozstawu

Na rysunku zbrojenia szukam zawsze trzech informacji: średnicy prętów, rozstawu strzemion i stref, w których rozstaw jest inny niż na prostym odcinku. Zapis typu „strzemiona Ø6 co 25 cm” oznacza zwykle rozstaw osiowy, czyli liczony od środka jednego strzemienia do środka następnego. To ważne, bo przy ręcznym odmierzaniu łatwo pomylić oś z krawędzią i rozjechać cały kosz.

1. Sprawdź, czy na rysunku jest rozróżnienie między odcinkiem prostym a narożem, zakładem albo uskokiem.
2. Odczytaj, czy rozstaw jest podany na całej długości ławy, czy tylko w wybranej strefie.
3. Porównaj wymiar strzemienia z szerokością ławy i wymaganą otuliną.
4. Zobacz, czy konstruktor nie przewidział dodatkowych zagęszczeń przy połączeniach lub zmianach wysokości.
5. Jeżeli wykonawca chce „uprościć” rozstaw, potraktuj to jak zmianę konstrukcyjną, a nie drobną poprawkę na budowie.

Tu pojawia się jeszcze jedna rzecz, o której często się zapomina: otulina, czyli warstwa betonu osłaniająca stal. Jeżeli strzemię jest za duże albo źle ustawione, pręty mogą podejść za blisko krawędzi i po rozszalowaniu problem wychodzi natychmiast. Naprawa po zalaniu jest już dużo trudniejsza niż chwila kontroli przed betonowaniem.

Jeśli zapis w projekcie jest nieczytelny, lepiej zadać jedno pytanie konstruktorowi niż później tłumaczyć się z własnej interpretacji. Z takiego sprawdzenia płynnie przechodzi się do najczęstszych błędów, bo właśnie tam najczęściej uciekają centymetry i jakość.

Najczęstsze błędy, które widać dopiero po zalaniu betonu

Najgorsze błędy przy strzemionach są z pozoru małe. Na papierze różnica między 25 a 35 cm wygląda niegroźnie, ale w praktyce zmienia sztywność kosza, położenie prętów i zachowanie zbrojenia podczas betonowania. Właśnie dlatego nie lubię „korygowania” rozstawu na budowie bez uzgodnienia z projektem.

• Rozrzedzenie zbrojenia bez zgody projektanta - oszczędzasz kilka sztuk stali, a ryzykujesz zmianę pracy całej ławy.
• Zbyt duża odległość pierwszego strzemienia od naroża - newralgiczny odcinek zostaje bez wystarczającego podparcia.
• Zły wymiar strzemienia - zbrojenie podłużne nie trzyma się osi, a otulina robi się za mała.
• Pomylenie stref zwykłych z krytycznymi - na prostym odcinku 25 cm może być poprawne, ale w narożach już niekoniecznie.
• Założenie, że strzemiona „naprawią” słaby grunt - zbrojenie nie zastąpi dobrego rozpoznania podłoża ani poprawnego projektu fundamentu.

W praktyce największe różnice robi nie sama liczba strzemion, tylko konsekwencja w detalach: geometrii kosza, otulinie i zachowaniu rozstawu w miejscach szczególnych. Jeśli projekt jest jasny, a ekipa pilnuje tych trzech rzeczy, większość problemów znika jeszcze przed wylaniem betonu.

Co warto sprawdzić przed zamówieniem stali

Przed zamówieniem zbrojenia zbieram zawsze cztery informacje: rozstaw, średnicę strzemion, wymiar kosza i strefy zagęszczeń. To niewiele, ale wystarcza, żeby nie zamówić stali „na oko” i nie dokładać później poprawek na budowie. W ławie fundamentowej taka oszczędność czasu bardzo szybko okazuje się kosztowna.

Jeżeli mam zostawić jedną praktyczną regułę, to właśnie tę: 20–25 cm to najczęściej spotykany i bezpieczny punkt odniesienia w typowych ławach domów jednorodzinnych, 30 cm bywa dopuszczalne, ale tylko wtedy, gdy potwierdza to projekt, a zagęszczenie do 10–15 cm ma sens tam, gdzie konstrukcja naprawdę pracuje mocniej. Dobrze wykonana ława nie potrzebuje improwizacji, tylko precyzji i zgodności z rysunkiem.

Jeśli projekt nie daje jasnej odpowiedzi, nie zgaduję na budowie. W fundamentach kilka centymetrów rozstawu mniej albo więcej potrafi zrobić większą różnicę niż pozornie ważniejsze decyzje wykonawcze.
