Na mapach w Geoportalu najwięcej zamieszania robi nie sama treść, tylko sposób jej zapisu. Ten artykuł pokazuje, jak odczytać legendę, rozróżnić warstwy ewidencyjne, techniczne i topograficzne oraz kiedy z mapy można wyciągnąć pewne wnioski, a kiedy trzeba sięgnąć po dokumenty źródłowe. To szczególnie ważne przy działce, projekcie domu i sprawdzaniu uzbrojenia terenu, bo jeden źle zinterpretowany symbol potrafi kosztować czas i pieniądze.
Najważniejsze zasady czytania mapy w Geoportalu
- Legenda w Geoportalu pokazuje tylko te warstwy, które są widoczne w danej skali, więc obraz mapy zmienia się po przybliżeniu.
- Najczęściej warto zacząć od warstw EGiB, GESUT i BDOT10k, bo razem dają pełny obraz działki, zabudowy i infrastruktury.
- Obrys działki nie jest automatycznie ogrodzeniem, a linia sieci nie zawsze oznacza dokładny przebieg przewodu w terenie.
- Kody literowe i cyfrowe mówią zwykle o rodzaju użytku gruntu, klasie gleby albo identyfikacji obiektu, a nie o stanie prawnym nieruchomości.
- Przy decyzjach budowlanych najlepiej porównywać co najmniej dwie warstwy i potwierdzać wątpliwości u geodety lub w dokumentach źródłowych.
Jak czytać legendę, warstwy i skalę
Ja zawsze zaczynam od dwóch rzeczy: nazwy warstwy i skali. W Geoportalu nie ogląda się jednej, uniwersalnej mapy, tylko zestaw danych, które mogą pokazywać ten sam obszar zupełnie inaczej. Jak podaje Geoportal.gov.pl, legenda wyświetla tylko symbole tych warstw, które są aktualnie widoczne w danej skali, więc to, co widzisz na ekranie, zależy od przybliżenia i od wybranego tematu.
To ma praktyczne znaczenie. W skali ogólnej zobaczysz głównie kontekst terenu, a po zbliżeniu pojawią się szczegóły, które wcześniej były ukryte: numery działek, budynki, fragmenty sieci albo dodatkowe opisy. Geoportal udostępnia też mapy topograficzne w skalach 1:10 000, 1:25 000, 1:50 000 i 1:100 000, więc w zależności od celu korzystasz z innego poziomu detalu.
| Warstwa | Co pokazuje | Do czego służy |
|---|---|---|
| EGiB | Działki, numery działek, budynki, granice i użytki gruntowe | Sprawdzenie, co dokładnie obejmuje nieruchomość |
| GESUT | Sieci i urządzenia uzbrojenia terenu | Ocena kolizji z mediami i planowanie przyłączy |
| BDOT10k | Obiekty topograficzne w bardziej ogólnym ujęciu | Orientacja w terenie i szerszy kontekst przestrzenny |
| Mapy topograficzne | Drogi, wody, zabudowa i inne obiekty w ujęciu kartograficznym | Wstępna analiza otoczenia działki lub inwestycji |
Jeśli ktoś pyta mnie, od czego zacząć, odpowiadam krótko: od legendy i od nazwy warstwy. Dopiero potem ma sens przechodzenie do konkretnych symboli, bo bez tego łatwo pomylić mapę ewidencyjną z topograficzną albo uznać orientacyjny znak za twardy dowód. A właśnie na tych różnicach najczęściej wyłapuje się błędy, więc przechodzę teraz do najważniejszych oznaczeń na działkach i wokół nich.
Co oznaczają najważniejsze symbole na mapie ewidencyjnej
Mapa ewidencyjna jest dla wielu osób najbardziej użyteczna, bo pokazuje podstawową strukturę nieruchomości. W praktyce to właśnie ona odpowiada na pytania: gdzie kończy się działka, jak ma numer, co na niej stoi i jakiego rodzaju grunt wchodzi w grę. Najważniejsze jest jednak to, żeby nie mylić zapisu ewidencyjnego z fizycznym stanem w terenie.
| Element | Co zwykle oznacza | Na co uważać |
|---|---|---|
| Działka ewidencyjna | Obrys jednostki ewidencyjnej gruntu | Obrys na ekranie nie musi być identyczny z ogrodzeniem |
| Numer działki | Identyfikator konkretnej parceli | To nie jest adres i nie mówi nic o zabudowie |
| Budynek | Kontur budynku lub jego zarys w ewidencji | Nie zawsze odzwierciedla aktualny stan po rozbudowie lub rozbiórce |
| Granica obrębu lub gminy | Podział administracyjny i ewidencyjny | To granica rejestrowa, a nie naturalna linia w terenie |
| Użytek gruntowy | Rodzaj użytkowania gruntu, np. rolny, leśny, wodny | Ma znaczenie dla formalności i klasyfikacji, nie tylko dla opisu mapy |
| Punkt graniczny | Miejsce wyznaczające przebieg granicy | Nie każdy punkt jest materializowany w terenie w sposób oczywisty |
W części obszarów Geoportal korzysta też z danych uzupełniających, więc obraz mapy może być bardziej kompletny niż lokalny wydruk ze starego opracowania. To ważne zwłaszcza tam, gdzie geometria działek była przez lata aktualizowana etapami. Z mojego doświadczenia wynika, że największy błąd zaczyna się wtedy, gdy ktoś uznaje mapę za kopię rzeczywistości, a nie za zapis administracyjny. Po zrozumieniu działek i budynków warto przejść do sieci podziemnych, bo one najczęściej decydują o kosztach i ograniczeniach inwestycji.

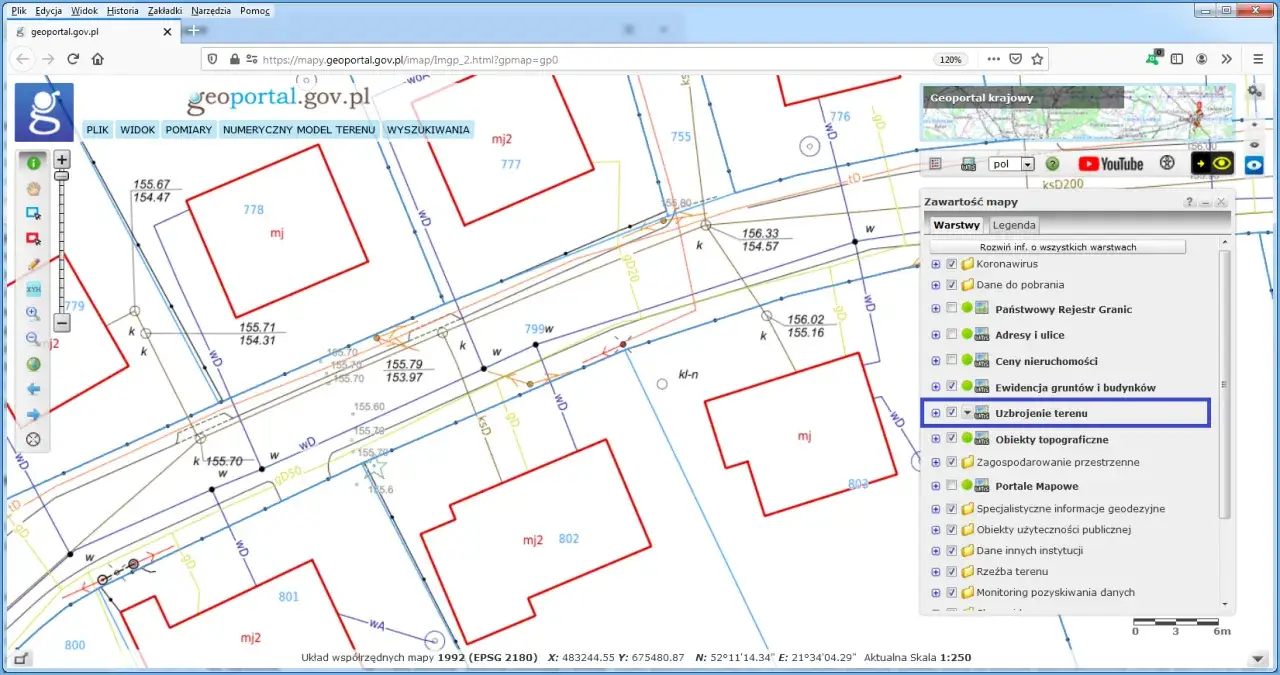

Jak rozpoznać sieci uzbrojenia terenu
Uzbrojenie terenuto wszystkie sieci i urządzenia, które w praktyce przesądzają o tym, czy działka nadaje się do budowy bez dodatkowych komplikacji. W Geoportalu ta warstwa jest szczególnie ważna, bo pokazuje przebieg sieci w formie linii, punktów i opisów. Sam symbol nie wystarcza jednak do wyciągnięcia wniosku, że w danym miejscu można kopać, projektować albo bezpiecznie prowadzić przyłącze.
Najważniejsza zasada brzmi: linia na mapie nie zawsze oznacza dokładny przebieg przewodu w ziemi. Czasem to położenie orientacyjne, czasem zapis z określonej bazy, a czasem element projektowany, a nie istniejący. Dlatego przy GESUT patrzę nie tylko na sam znak, ale też na opis warstwy i jej charakter.
- Sieć wodociągowa pomaga ocenić dostęp do wody, ale nie mówi jeszcze nic o ciśnieniu ani o warunkach przyłączenia.
- Kanalizacja jest szczególnie ważna tam, gdzie inwestor zakłada odprowadzenie ścieków bez zbiornika lub przydomowej oczyszczalni.
- Gaz wymaga ostrożności przy usytuowaniu budynku, ogrodzenia i robót ziemnych.
- Energia elektryczna pokazuje potencjalne kolizje z projektowaną zabudową, zjazdem albo dojazdem.
- Telekomunikacja i ciepło bywają pomijane przez początkujących, a potrafią zablokować trasę wykopu albo fundament.
W praktyce ważne jest też rozróżnienie między siecią istniejącą a projektowaną. Tego drugiego znaku nie wolno czytać jak gotowej infrastruktury, bo projekt może jeszcze nie być zrealizowany albo może obejmować tylko wybrane odcinki. Jeśli jakiegoś przewodu nie widać, nie oznacza to automatycznie, że go nie ma. Taki brak może wynikać z niepełnych danych, innej skali albo z tego, że dana warstwa nie jest włączona. To prowadzi naturalnie do kolejnego problemu: kodów, skrótów i liter, które bez legendy wyglądają jak przypadkowy zapis.
Jakie skróty i kody pojawiają się najczęściej
W geodezji bardzo dużo informacji zapisuje się skrótami. Na ekranie wyglądają one sucho, ale każdy z nich ma swój sens. Dla osoby kupującej działkę albo sprawdzającej teren pod dom najważniejsze są przede wszystkim kody rodzaju użytku, klasy bonitacyjne i oznaczenia identyfikacyjne działek oraz obrębów.
| Kod lub zapis | Co zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| R | Grunty orne | Pokazuje rolniczy charakter części działki |
| Ł | Łąki trwałe | Pomaga ocenić sposób użytkowania gruntu |
| Ps | Pastwiska trwałe | Ma znaczenie przy analizie działek rolnych i ich przekształceń |
| Ls | Lasy | Wskazuje na ochronę i ograniczenia związane z gruntem leśnym |
| W | Wody | Pomaga wykryć obszary związane z ciekami, stawami lub rowami |
| dr | Drogi | Ważne przy ustalaniu dostępu do działki i jej podziału |
| I-VI | Klasa bonitacyjna gleby | Im niższa liczba, tym lepsza jakość gleby rolniczej |
Te oznaczenia nie opisują właściciela, tylko cechy gruntu. To różnica, którą wiele osób widzi dopiero wtedy, gdy zaczynają porównywać mapę z księgą wieczystą, wypisem z rejestru albo planem miejscowym. Ja zwracam szczególną uwagę na klasy bonitacyjne, bo przy działkach rolnych potrafią one zmienić cały zakres formalności. Jeśli coś ma przejść z gruntu rolnego w budowlany, właśnie tutaj często zaczyna się prawdziwa analiza, nie na samym wyglądzie działki. Z takim zapleczem łatwiej zrozumieć, czym różni się mapa ewidencyjna od innych map, które również widnieją w Geoportalu.
Czym różni się mapa ewidencyjna, zasadnicza i topograficzna
To jedno z najczęstszych źródeł pomyłek. Dla laika wszystkie mapy w serwisie wyglądają podobnie, ale każda z nich odpowiada na inne pytanie. Mapa ewidencyjna mówi o działkach i granicach, mapa zasadnicza idzie głębiej w szczegóły techniczne, a mapa topograficzna pokazuje szerszy obraz terenu. W praktyce to zupełnie inne narzędzia.
| Rodzaj mapy | Najmocniejsza strona | Największe ograniczenie |
|---|---|---|
| Mapa ewidencyjna | Precyzyjna identyfikacja działek i podstawowych danych o gruncie | Nie pokazuje całego kontekstu technicznego |
| Mapa zasadnicza | Bardzo szczegółowy zapis obiektów terenowych, budynków i sieci | Jest bardziej techniczna i dla początkującego mniej intuicyjna |
| Mapa topograficzna / BDOT10k | Dobre rozeznanie w układzie terenu, drogach, zabudowie i środowisku | Ma większe uproszczenie niż opracowanie ewidencyjne |
| Mapa do celów projektowych | Tworzona pod konkretną inwestycję i aktualne potrzeby projektu | Nie jest zwykłym podglądem z internetu i wymaga pracy geodety |
Geoportal.gov.pl udostępnia dane i usługi, ale nie zastępuje opracowania przygotowanego do konkretnego projektu. To szczególnie ważne przy budowie domu, gdzie projektant potrzebuje podstawy, na której można bezpiecznie oprzeć decyzje techniczne. Jeśli ktoś oczekuje odpowiedzi typu „gdzie dokładnie postawić fundament”, sama mapa przeglądowa nie wystarczy. Właśnie dlatego w kolejnym kroku pokazuję prosty sposób na sprawdzanie oznaczeń, który pozwala uniknąć kosztownych nieporozumień.
Jak sprawdzać oznaczenia, żeby nie popełnić błędu
Najbardziej praktyczny schemat jest prosty i sprawdza się niemal zawsze. Ja stosuję go nawet wtedy, gdy wydaje się, że wszystko jest oczywiste, bo właśnie w takich sytuacjach najłatwiej przegapić ważny detal. Zwykle wystarczy pięć kroków, żeby odczyt mapy był dużo pewniejszy.
- Sprawdź nazwę warstwy i nie zakładaj, że patrzysz na ten sam typ mapy co poprzednio.
- Porównaj widok przy kilku skalach, bo szczegóły pojawiają się dopiero po przybliżeniu.
- Otwórz legendę i przeczytaj opis symbolu, zamiast zgadywać po kolorze lub kształcie.
- Porównaj obiekt z sąsiednimi warstwami, na przykład EGiB z GESUT lub BDOT10k.
- Jeśli decyzja ma kosztować pieniądze, potwierdź wątpliwości w dokumentach źródłowych albo u geodety.
Najczęstszy błąd polega na tym, że ktoś bierze jeden znak za pełną odpowiedź. Tymczasem mapy internetowe są świetne do orientacji, ale nie do samodzielnego rozstrzygania sporów granicznych albo technicznych. Jeśli działka ma służyć pod dom, droga dojazdowa wydaje się wąska, a sieci przebiegają blisko planowanej zabudowy, lepiej sprawdzić to dwa razy niż później poprawiać projekt. I właśnie dlatego przed zakupem lub rozpoczęciem projektowania warto wyłapać jeszcze kilka elementów, które często decydują o całej inwestycji.
Co warto sprawdzić przed zakupem działki albo projektowaniem domu
Przy działce budowlanej nie wystarczy wiedzieć, gdzie kończą się granice. Trzeba jeszcze zrozumieć, co można na niej zrobić, przez co można do niej dojechać i jakie ograniczenia wynikają z otoczenia. To moment, w którym Geoportal jest bardzo pomocny, ale najlepiej działa razem z planem miejscowym, dokumentacją ewidencyjną i zdrowym sceptycyzmem.
- Przeznaczenie terenu sprawdź w planowaniu przestrzennym albo w decyzji o warunkach zabudowy.
- Dojazd do drogi publicznej zweryfikuj, zanim uznasz działkę za gotową pod budowę.
- Uzbrojenie terenu porównaj z warstwą sieci, bo sam brak kabla na ekranie nie jest dowodem, że media są daleko.
- Granice i sąsiedztwo obejrzyj dokładnie, zwłaszcza jeśli planujesz ogrodzenie, zjazd lub budynek blisko miedzy.
- Rodzaj gruntu i klasa bonitacyjna są ważniejsze, niż wielu inwestorów zakłada na początku.
- Ograniczenia terenowe typu rowy, skarpy, cieki wodne czy strefy techniczne potrafią zmienić projekt szybciej niż sama geometria działki.
W praktyce najwięcej czasu oszczędza prosta zasada: najpierw weryfikuję mapę, potem dokumenty, a dopiero na końcu wyciągam wniosek o opłacalności działki. To podejście może wydawać się ostrożne, ale przy budowie domu właśnie ostrożność bywa tańsza niż szybka decyzja. Gdy już masz taki obraz, pozostaje tylko kilka nawyków, które sprawiają, że czytanie Geoportalu staje się naprawdę sprawne.
Trzy nawyki, które oszczędzają najwięcej czasu
Gdybym miał zostawić tylko kilka rzeczy, które naprawdę zmieniają jakość pracy z mapą, wskazałbym te trzy. Nie są efektowne, ale w praktyce robią największą różnicę, bo pozwalają odsiać fałszywe wnioski zanim staną się problemem.
- Zawsze czytaj legendę po zmianie skali, bo ten sam obszar może pokazywać inne symbole i inne szczegóły.
- Łącz co najmniej dwie warstwy, zamiast opierać się na jednym widoku, który może być zbyt uproszczony.
- Traktuj mapę jako narzędzie orientacyjne, a nie ostateczny dowód w sprawie granicy, mediów czy możliwości zabudowy.
To właśnie te trzy nawyki najczęściej oddzielają szybki podgląd od sensownej analizy. Jeśli mapa ma zadecydować o zakupie działki, projekcie domu albo przebiegu przyłącza, ja zawsze kończę weryfikację na dokumentach źródłowych i rozmowie z geodetą, bo dopiero wtedy symbol na ekranie zaczyna mieć realne znaczenie w terenie.
