Druga kategoria geotechniczna - dokumenty i badania gruntu

Wybór fundamentu, zakres badań gruntu i dokumenty potrzebne do projektu zależą nie tylko od rodzaju budynku, lecz także od warunków panujących pod jego przyszłą lokalizacją. Zaliczenie obiektu do drugiej kategorii geotechnicznej oznacza zwykle konieczność dokładniejszego rozpoznania podłoża niż przy prostym domu jednorodzinnym. Wyjaśniam, jakie obiekty obejmuje ta kategoria, jakie dokumenty trzeba przygotować i na co uważać podczas projektowania oraz budowy.

Co oznacza druga kategoria geotechniczna

Druga kategoria geotechniczna dotyczy obiektów, których zaprojektowanie wymaga ilościowej i jakościowej oceny danych geotechnicznych. Nie wystarcza więc ogólne stwierdzenie, że grunt jest „dobry” albo „nośny”. Trzeba ustalić między innymi układ warstw, poziom wód gruntowych, parametry wytrzymałościowe i możliwe osiadania.

O przypisaniu do kategorii decydują dwa elementy. Pierwszym jest rodzaj i skala obiektu, a drugim stopień skomplikowania warunków gruntowych. Ten sam typ budynku może zostać zakwalifikowany inaczej na działce z jednorodnym piaskiem, a inaczej na terenie z nasypami, torfem lub wysokim poziomem wód.

Trzeba też pamiętać, że kategoria geotechniczna nie jest oceną jakości działki. Nie oznacza, że teren jest zły albo że budowa będzie niemożliwa. Informuje raczej o tym, jak dokładnie trzeba rozpoznać podłoże i zaprojektować posadowienie.

Jakie obiekty najczęściej trafiają do tej grupy

Przepisy jako przykłady wskazują między innymi fundamenty bezpośrednie lub głębokie, ściany oporowe utrzymujące grunt albo wodę, nasypy budowlane o wysokości większej niż 3 m, wykopy głębsze niż 1,2 m, a także przyczółki i filary mostowe.

Budynki o bardziej złożonej konstrukcji

Do tej kategorii może trafić budynek mieszkalny, jeżeli ma nietypową konstrukcję, większe obciążenia, kilka poziomów podziemnych albo jest posadawiany na palach. Sam fakt, że jest to dom jednorodzinny, nie przesądza jeszcze o pierwszej kategorii.

W praktyce przy prostym, parterowym domu na jednorodnym gruncie często wystarcza pierwsza kategoria. Jeżeli jednak projekt przewiduje piwnicę, głęboki wykop, znaczne różnice poziomów lub sąsiedztwo skarpy, zakres oceny może wyraźnie wzrosnąć.

Ściany oporowe i wykopy

Ściana oporowa nie jest tylko „murem w ogrodzie”. Jeżeli utrzymuje większą masę gruntu albo wodę, trzeba sprawdzić jej stateczność, parcie gruntu i wpływ na sąsiednie obiekty. Dotyczy to także zabezpieczeń wykopu, zwłaszcza gdy różnica poziomów przekracza 2 m.

Przeczytaj również: Badania geotechniczne działki przed budową - co trzeba sprawdzić?

Nasypy, mosty i konstrukcje kotwione

Do drugiej kategorii mogą należeć również nasypy budowlane, typowe podpory mostów, nabrzeża, kotwy gruntowe oraz inne konstrukcje, w których podłoże przenosi istotne obciążenia. W takich przypadkach nie wystarczy opis warstw gruntu. Potrzebne są dane, które projektant może wykorzystać w obliczeniach.

Moja praktyczna rada jest prosta. Nie warto próbować przewidywać kategorii wyłącznie na podstawie nazwy inwestycji. Ostateczna kwalifikacja zależy od konkretnego projektu i działki, a nie od tego, czy obiekt wygląda na mały.

Warunki gruntowe mają równie duże znaczenie jak sam budynek

W dokumentacji rozróżnia się warunki proste, złożone i skomplikowane. Warunki proste występują wtedy, gdy podłoże ma przewidywalny układ warstw, a projektant może oprzeć obliczenia na dobrze rozpoznanym modelu gruntu.

Warunki złożone pojawiają się między innymi przy niejednorodnym podłożu, gruntach słabonośnych, zmiennym poziomie wód gruntowych czy skomplikowanej budowie geologicznej. Nie oznacza to automatycznie trzeciej kategorii, ale wymaga szerszego rozpoznania i ostrożniejszego projektowania.

Warunki skomplikowane mogą wiązać się z występowaniem zjawisk krasowych, osuwiskowych, sufozyjnych i kurzawkowych, gruntów ekspansywnych lub zapadowych, szkód górniczych, nieciągłych deformacji górotworu, a także terenów dolin i delt rzek.

Przykładowo działka położona w dolinie rzecznej może mieć wysoki poziom wód i warstwy gruntów organicznych. Z kolei teren po dawnym nasypie może wyglądać stabilnie na powierzchni, ale jego nośność będzie zmienna na różnych głębokościach. Właśnie takie różnice są powodem, dla którego oględziny działki nie zastępują badań.

Jeżeli obiekt należy do drugiej kategorii, a warunki gruntowe zostaną uznane za złożone, wymagania dokumentacyjne są większe. W takim przypadku oprócz dokumentacji geotechnicznej sporządza się również dokumentację geologiczno-inżynierską.

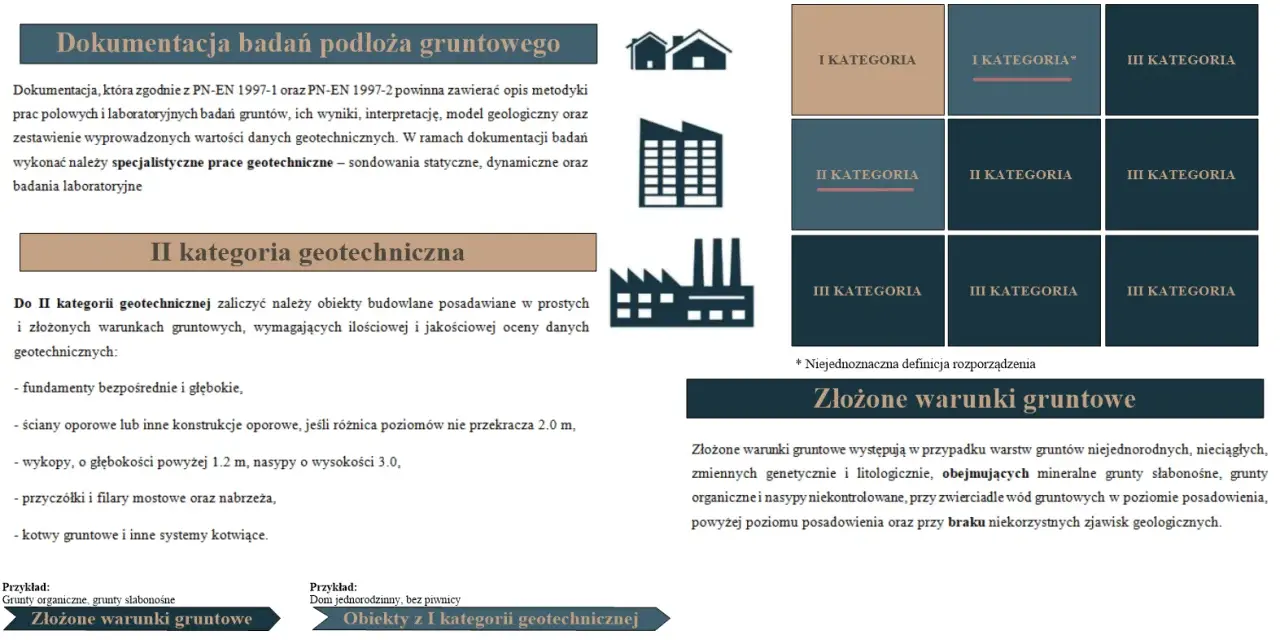

Jakie dokumenty są potrzebne przy drugiej kategorii

Podstawowym dokumentem dla każdej kategorii jest opinia geotechniczna. Powinna wskazywać warunki gruntowo-wodne, przydatność podłoża do celów budowlanych oraz proponowaną kategorię geotechniczną obiektu.

Dla drugiej i trzeciej kategorii przygotowuje się dodatkowo dwa opracowania. Ich zakres powinien odpowiadać rzeczywistej skali inwestycji, a nie być jedynie formalnym załącznikiem do projektu.

Te dokumenty nie są tym samym. Opinia geotechniczna odpowiada na pytanie, z czym mamy do czynienia. Dokumentacja badań podłoża porządkuje wyniki rozpoznania, a projekt geotechniczny przekłada je na konkretne rozwiązania projektowe.

Formalnie kategorię obiektu określa projektant, korzystając z wyników badań i informacji od specjalistów. Geolog lub geotechnik może zaproponować kategorię i wskazać zagrożenia, ale nie powinno się pomijać roli projektanta odpowiedzialnego za cały obiekt.

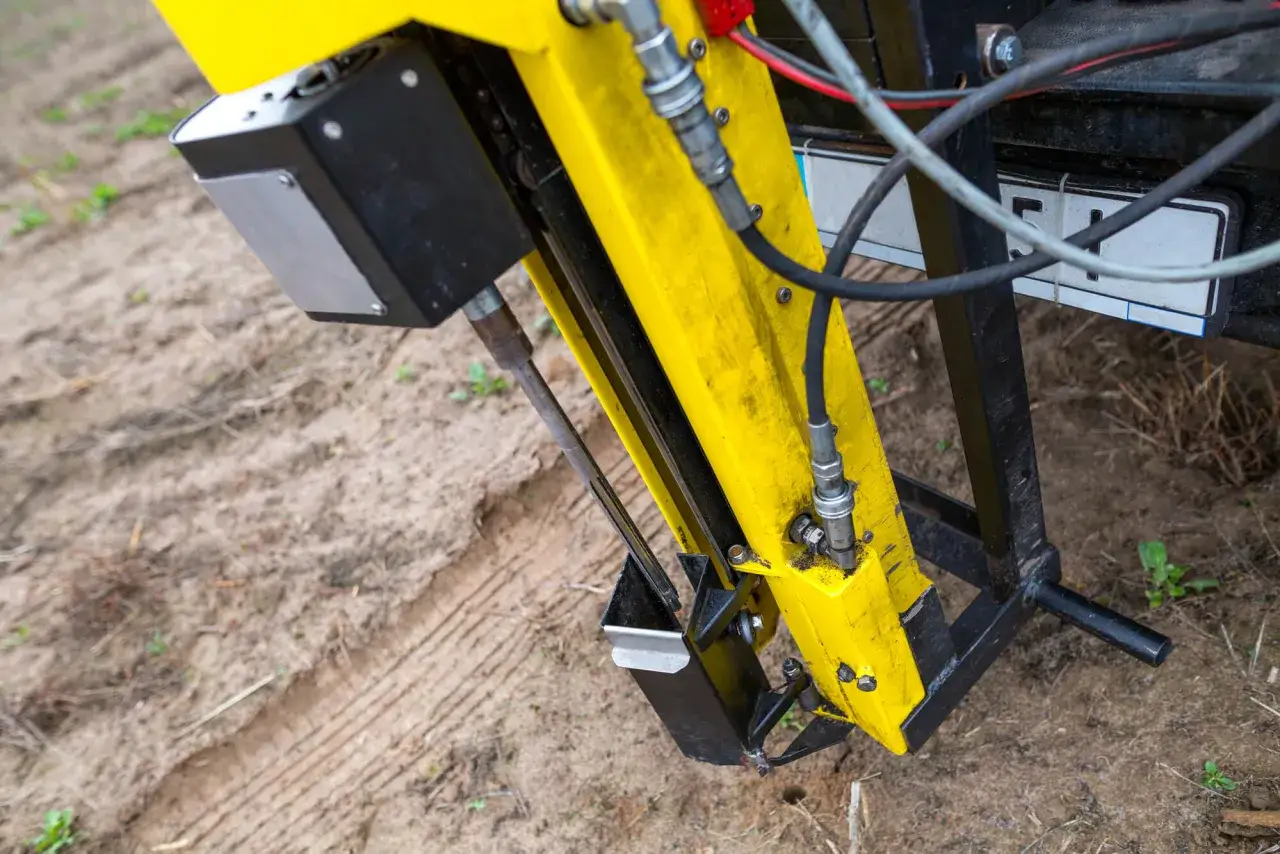

Jak wygląda rozpoznanie podłoża krok po kroku

1. Analiza działki i projektu. Sprawdza się ukształtowanie terenu, sąsiednią zabudowę, archiwalne informacje o obszarze oraz planowane obciążenia.
2. Wiercenia i sondowania. Ich liczba, głębokość i rozmieszczenie zależą od konstrukcji oraz spodziewanych warstw gruntu. Przepisy nie narzucają jednej liczby odwiertów dobrej dla każdej inwestycji.
3. Ocena wód gruntowych. Znaczenie ma nie tylko poziom wody w dniu badania, lecz także możliwość jego sezonowych zmian.
4. Interpretacja wyników. Specjalista określa parametry gruntu, takie jak stopień zagęszczenia, plastyczność, wytrzymałość i odkształcalność.
5. Dobór posadowienia. Na tej podstawie projektant wybiera fundament bezpośredni, płytę, pale lub rozwiązanie wymagające dodatkowego wzmocnienia podłoża.

Najczęstszy błąd polega na zamówieniu badań dopiero po opracowaniu całego projektu. Lepiej wykonać je na początku, ponieważ wyniki mogą wpłynąć na poziom posadzki, głębokość fundamentów, sposób odwodnienia, a nawet kształt budynku.

Nie ma też sensu zamawiać „najtańszych dwóch odwiertów” bez przekazania wykonawcy projektu. Badania powinny odpowiadać temu, co rzeczywiście ma powstać. Innego rozpoznania wymaga dom bez piwnicy, innego hala, a jeszcze innego wykop przy istniejącym budynku.

Co ta kwalifikacja zmienia na budowie

Najważniejsza zmiana dotyczy sposobu projektowania fundamentów. Projektant musi uwzględnić nie tylko nośność gruntu, ale również osiadania, przemieszczenia i ogólną stateczność podłoża. W przypadku nierównomiernych warstw nawet grunt o wystarczającej nośności może powodować problemy, jeżeli poszczególne części budynku będą osiadały w różnym tempie.

Znaczenie ma także woda. Jeżeli zwierciadło znajduje się wysoko, trzeba ocenić wpływ wilgoci na fundamenty, możliwość napływu wody do wykopu oraz sposób wykonania odwodnienia. Sama folia przeciwwilgociowa nie rozwiązuje problemu, gdy konstrukcja jest narażona na parcie wody.

Przy głębszych wykopach dochodzi kwestia bezpieczeństwa ścian wykopu i sąsiednich obiektów. Czasem konieczne jest etapowanie prac, wykonanie obudowy, zastosowanie rozparcia albo kontrolowanie przemieszczeń. To właśnie te elementy często mają większy wpływ na koszt budowy niż samo wykonanie odwiertów.

Jeżeli rozpoznanie wykaże słabe warstwy, możliwe rozwiązania obejmują między innymi wymianę gruntu, jego zagęszczenie, stabilizację, wykonanie płyty fundamentowej albo posadowienie pośrednie. Nie ma jednej uniwersalnej metody. Najlepsze rozwiązanie zależy od głębokości słabej warstwy, obciążeń i poziomu wody.

Najczęstsze błędy przy kwalifikacji inwestycji

• Założenie, że każdy dom ma pierwszą kategorię. O kategorii decyduje projekt i warunki gruntowe, a nie sama funkcja mieszkalna.
• Traktowanie opinii jako pełnej dokumentacji. Przy drugiej kategorii w prostych warunkach potrzebne są także dokumentacja badań podłoża i projekt geotechniczny.
• Pomijanie wody gruntowej. Jednorazowy pomiar nie zawsze pokazuje sytuację po roztopach lub długotrwałych opadach.
• Badanie poza obrysem budynku. Odwiert powinien dostarczać informacji o podłożu, które faktycznie będzie przenosiło obciążenia.
• Brak aktualizacji dokumentacji po zmianie projektu. Piwnica, cięższy strop, większy wykop albo zmiana lokalizacji budynku mogą zmienić zakres oceny.
• Oszczędzanie na rozpoznaniu podłoża. Koszt badań jest niewielki w porównaniu z ceną naprawy pęknięć, odwodnienia wykopu lub źle dobranych fundamentów.

Z mojego punktu widzenia najbardziej ryzykowne jest przyjęcie założenia, że skoro na sąsiedniej działce stoi dom, to grunt u nas musi być taki sam. Warstwy podłoża potrafią zmieniać się na krótkim odcinku, zwłaszcza w pobliżu dawnych wykopów, nasypów, cieków wodnych i terenów niwelowanych.

Jak przygotować się do rozmowy z geotechnikiem

Przed zleceniem badań warto przekazać specjaliście mapę działki, planowany obrys budynku, informację o piwnicy, przewidywaną liczbę kondygnacji i dostępne materiały dotyczące sąsiednich obiektów. Im wcześniej geotechnik zna założenia projektu, tym łatwiej dobrać zakres badań adekwatny do rzeczywistego ryzyka.

W umowie dobrze określić, że opracowanie ma zawierać nie tylko opis warstw, lecz także ocenę możliwości posadowienia, poziom wód, zalecenia dotyczące wykopów i dane przydatne projektantowi konstrukcji. Sam wykaz rodzajów gruntów może być zbyt ogólny, aby bezpiecznie zaprojektować fundamenty.

Jeżeli działka leży na skarpie, w pobliżu rzeki, na terenie szkód górniczych albo w miejscu z widocznymi nasypami, trzeba od razu o tym powiedzieć. Takie informacje mogą przesądzić o konieczności szerszego opracowania i dodatkowych uzgodnień.

Najrozsądniej traktować kategorię geotechniczną jako narzędzie do dopasowania projektu do warunków działki. Dobra dokumentacja nie jest przeszkodą formalną, lecz sposobem na ograniczenie niespodzianek, lepszy wybór fundamentu i bezpieczniejsze prowadzenie robót.
