Kiedy po ułożeniu belek i pustaków pojawia się pytanie, czy potrzebne jest dodatkowe wzmocnienie, zwykle chodzi właśnie o żebro rozdzielcze. Temat żeber rozdzielczych w stropach gęstożebrowych wyjaśniam od strony praktycznej: kiedy się je stosuje, gdzie przebiegają, jak wygląda ich zbrojenie i jakie błędy mogą osłabić całą konstrukcję.
Najważniejsze zasady, które trzeba znać przed betonowaniem stropu
- Funkcja żeber polega na usztywnieniu stropu i ograniczeniu klawiszowania belek.
- W typowych systemach jedno żebro stosuje się zwykle przy rozpiętości powyżej 4,0 m do 6,0 m, a większe rozpiętości wymagają kolejnych żeber.
- Żebro prowadzi się prostopadle do belek nośnych, przez całą szerokość stropu.
- Najczęstsze rozwiązanie obejmuje dwa pręty podłużne i strzemiona, ale średnice oraz rozstaw zawsze wynikają z dokumentacji konkretnego systemu.
- Nie wolno zastępować żebra rozdzielczego przypadkowym prętem w nadbetonie ani zmieniać jego położenia bez zgody projektanta.
Po co wykonuje się żebra rozdzielcze
Strop gęstożebrowy pracuje głównie w jednym kierunku. Belki przenoszą obciążenia na podpory, a pustaki wypełniają przestrzenie między nimi i zmniejszają ciężar konstrukcji. Taki układ jest ekonomiczny, ale bez dodatkowego usztywnienia poszczególne belki mogą pracować zbyt niezależnie od siebie.
Żebro rozdzielcze tworzy poprzeczne połączenie między belkami. Dzięki temu obciążenie przyłożone w jednym miejscu może zostać częściowo przekazane na sąsiednie pasma stropu. Najważniejszy efekt to ograniczenie tak zwanego klawiszowania, czyli nierównomiernego uginania i obracania się sąsiednich belek.
W praktyce klawiszowanie może prowadzić do zarysowań nadbetonu, nierówności sufitu, lokalnych ugięć albo odczuwalnych drgań pod obciążeniem. Samo żebro nie zwiększa automatycznie nośności całego stropu w takim stopniu, jak dodatkowa belka zaprojektowana do przenoszenia dużego obciążenia. Jego podstawowym zadaniem jest współpraca przestrzenna i usztywnienie konstrukcji.
To ważne rozróżnienie, bo inwestorzy czasem traktują żebro rozdzielcze jako uniwersalne wzmocnienie pod każdą ściankę działową. Jeśli nad stropem ma stanąć ciężka ściana, potrzebne może być osobne żebro pod ściankę, podwójne belki albo belka żelbetowa. O tym decyduje projekt, a nie sama nazwa elementu.
Kiedy jedno żebro wystarczy, a kiedy potrzebne są kolejne
Liczba żeber zależy przede wszystkim od rozpiętości stropu, typu pustaków, sztywności nadbetonu, obciążeń i wymagań producenta. Nie istnieje jedna wartość obowiązująca dla wszystkich stropów gęstożebrowych, dlatego dane z instrukcji systemu Teriva nie powinny być bezpośrednio przenoszone na strop innego typu.
W wielu popularnych systemach spotyka się następujący schemat orientacyjny:
| Rozpiętość stropu | Typowa liczba żeber | Położenie |
|---|---|---|
| Do około 4,0 m | Często brak, jeśli tak przewiduje system | Zgodnie z projektem i instrukcją |
| Powyżej 4,0 m do 6,0 m | Co najmniej jedno | Zwykle w środku rozpiętości |
| Powyżej 6,0 m | Zwykle co najmniej dwa | W równych lub projektowanych odstępach |
| Większe rozpiętości | Liczba ustalana indywidualnie | Według obliczeń i dokumentacji systemu |
To zestawienie pomaga zorientować się w zasadzie, ale nie zastępuje rysunku wykonawczego. W instrukcjach niektórych producentów żebro pojawia się już przy rozpiętości przekraczającej 3,9 m, a przy większych rozpiętościach podawane są dokładne odległości między podporami i żebrami. Różnica wynika z konstrukcji konkretnego stropu, a nie z błędu w dokumentacji.
Przy dużym obciążeniu skupionym, nietypowym układzie ścian lub większym rozstawie belek projektant może przewidzieć żebro również wtedy, gdy sama rozpiętość nie przekracza typowego progu. Dotyczy to na przykład miejsca pod ciężką ścianką, słupkiem więźby albo urządzeniem ustawionym na poddaszu.
Gdzie umieścić żebro i jak powinno przebiegać
Żebro rozdzielcze układa się prostopadle do głównego kierunku pracy belek. Jeżeli belki biegną od lewej ściany do prawej, żebro powinno przecinać je poprzecznie. Nie jest to pasek betonu ułożony równolegle do belek, ponieważ taki element nie rozwiązuje problemu niezależnej pracy sąsiednich żeber nośnych.
Przy jednym żebrze najczęściej przewiduje się położenie w pobliżu środka rozpiętości. Przy dwóch lub większej liczbie żeber trzeba zachować podział wynikający z dokumentacji. W niektórych rozwiązaniach odległość między podporą a żebrem lub między sąsiednimi żebrami nie może przekroczyć określonej części rozpiętości, na przykład jednej trzeciej albo jednej czwartej.
Element powinien przechodzić przez całą szerokość pola stropowego, aż do wieńców, ścian lub podciągów. Zbrojenie trzeba zakotwić w elementach podporowych. Samo zakończenie prętów w pustaku albo w przypadkowo poszerzonej szczelinie nie zapewnia prawidłowego połączenia.

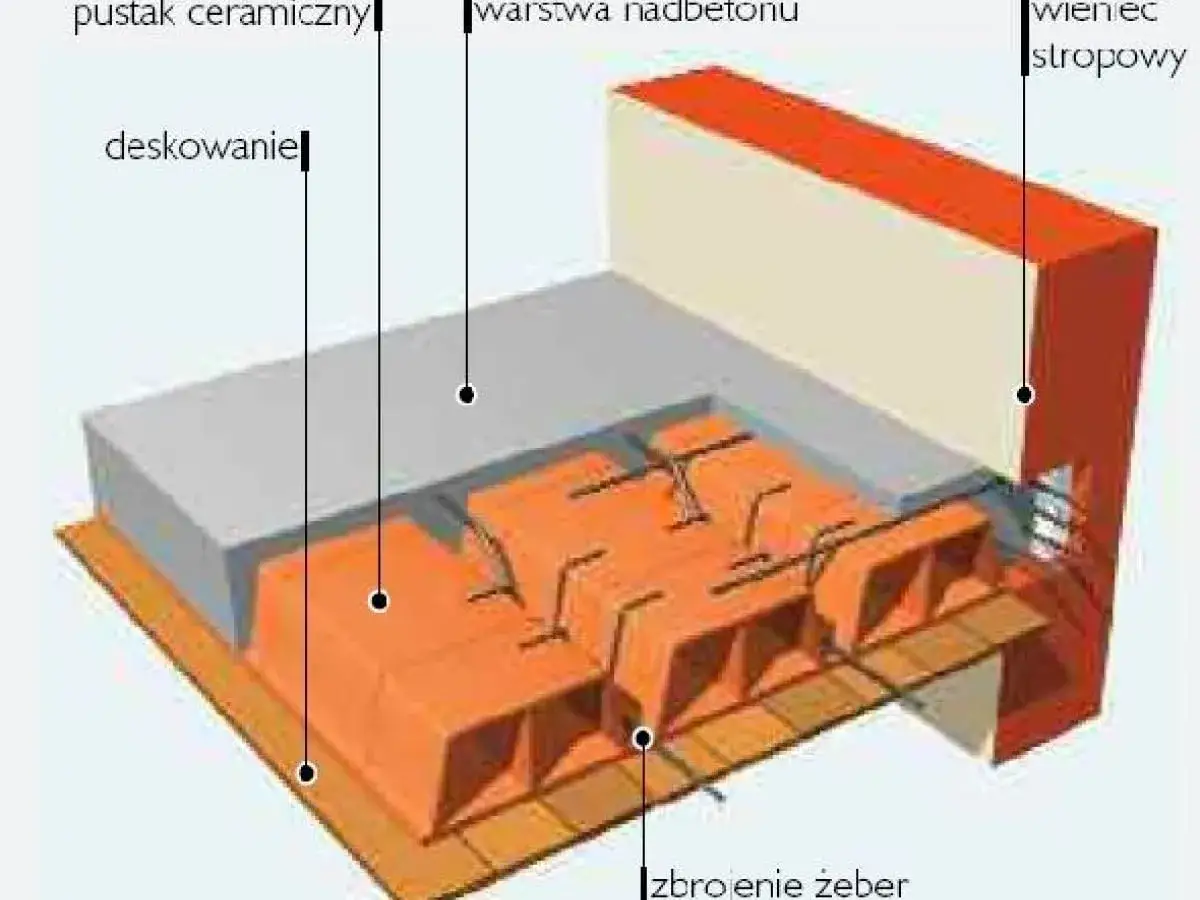

Przed ułożeniem zbrojenia warto sprawdzić, czy w miejscu żebra przewidziano odpowiednią przestrzeń. W zależności od systemu stosuje się pustaki szalunkowe, pustaki obniżone albo tradycyjne deskowanie. Szerokość żebra wykonywanego metodą tradycyjną często mieści się w przedziale 7-12 cm, a jego wysokość odpowiada wysokości stropu, lecz wiążące są zawsze wymiary z projektu.
Jak wygląda zbrojenie i wykonanie na budowie

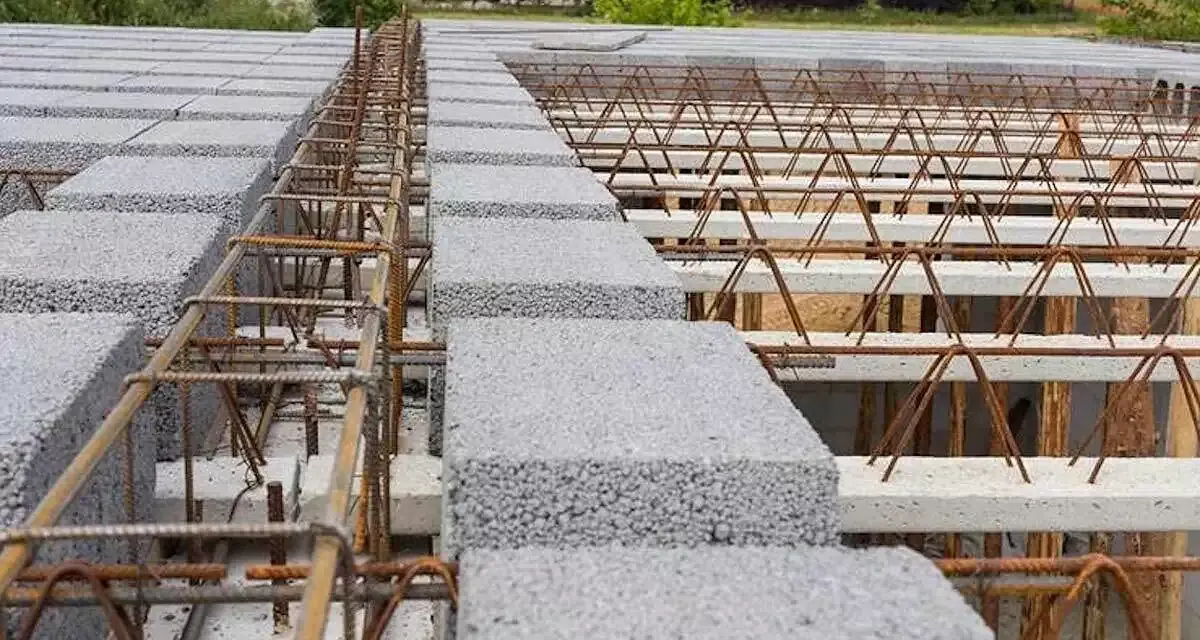

W typowym rozwiązaniu zbrojenie składa się z jednego pręta w górnej i jednego w dolnej strefie żebra. Pręty łączy się strzemionami, które utrzymują właściwy układ podczas betonowania. W wielu instrukcjach spotyka się pręty o średnicy minimum 12 mm oraz strzemiona o średnicy około 4,5-6 mm, rozmieszczone co 15-60 cm.
Tak duży zakres nie jest przypadkowy. Jeden system może wymagać dwóch prętów Ø12 i strzemion co 30 lub 60 cm, a inny przewidywać cztery pręty Ø12 oraz strzemiona Ø6 co 15 cm. Dlatego kupowanie stali „na oko” według poradnika dotyczącego innego stropu jest ryzykowne.
Prace wykonawcze można uporządkować w kilku etapach:
- Wyznaczenie osi żebra zgodnie z rzutem stropu.
- Usunięcie lub zastąpienie pustaków w pasie przewidzianym na element żelbetowy.
- Ułożenie zbrojenia z zachowaniem otuliny i właściwego zakotwienia w wieńcach lub podciągach.
- Stabilne podparcie belek oraz sprawdzenie, czy zbrojenie nie zostało wypchnięte poza projektowane położenie.
- Dokładne wypełnienie mieszanką betonową całej przestrzeni żebra podczas betonowania stropu.
Żebro powinno zostać połączone z nadbetonem i sąsiednimi elementami w sposób zapewniający współpracę po stwardnieniu betonu. Szczególnej uwagi wymaga zakotwienie prętów. W zależności od systemu dolne pręty mogą być wprowadzane w wieniec na długość określoną średnicą pręta, a górne wymagają konkretnej długości zakotwienia, często około 0,5 m.
Podczas betonowania mieszankę trzeba rozprowadzać tak, aby nie pozostawić pustek przy zbrojeniu. Nie należy zrzucać dużej ilości betonu w jednym punkcie, bo może to przesunąć belki, pustaki lub kosz zbrojeniowy. Po wykonaniu strop wymaga również pielęgnacji, zwłaszcza ochrony przed zbyt szybkim wysychaniem w ciepłe i wietrzne dni.
Najczęstsze błędy przy wykonywaniu żeber
Najbardziej problematyczny błąd to całkowite pominięcie żebra, gdy zostało pokazane na rzucie stropu. Czasem wykonawca uznaje, że warstwa betonu nad pustakami „załatwi sprawę”. Nadbeton scala konstrukcję, ale nie zastępuje zaprojektowanego żebra z odpowiednim przekrojem i zbrojeniem.
Drugim błędem jest wykonanie żebra w złym kierunku. Jeśli przebiega ono równolegle do belek, nie tworzy wymaganych poprzecznych połączeń. Zdarza się też, że żebro kończy się przed wieńcem, bo ostatni pustak został pozostawiony na całej długości. Taki element nie pracuje zgodnie z założeniem.
Do częstych problemów należą również:
- zastosowanie prętów o mniejszej średnicy niż przewidziana w projekcie,
- zbyt rzadkie albo pominięte strzemiona,
- brak otuliny betonowej i oparcie stali bezpośrednio na pustaku,
- niewłaściwe zakotwienie prętów w wieńcach,
- przesunięcie żebra z powodu kolizji z instalacją bez uzgodnienia z projektantem,
- traktowanie żebra rozdzielczego jako podpory dla ciężkiej ściany bez sprawdzenia obliczeń.
Przed zamówieniem betonu sam sprawdzam trzy rzeczy: zgodność liczby żeber z rzutem, ich kierunek oraz ciągłość zbrojenia do podpór. To prosta kontrola, ale właśnie na tym etapie można jeszcze łatwo poprawić błąd. Po zalaniu stropu większość zmian staje się kosztowna i wymaga już opinii konstruktora.
Co sprawdzić w projekcie przed zalaniem stropu
Najważniejszym dokumentem jest rysunek stropu wraz z opisem technicznym. Powinny wynikać z niego liczba, lokalizacja i przekrój żeber, a także sposób połączenia ich ze zbrojeniem wieńców. Jeżeli na rysunku brakuje szczegółu, nie warto uzupełniać go na podstawie przypadkowej instrukcji znalezionej w internecie.
Trzeba też ustalić, jaki dokładnie system został przyjęty. Strop o podobnej wysokości może mieć inne belki, pustaki, rozstaw żeber i wymagania montażowe. Instrukcja producenta jest pomocna, ale jeśli pojawia się rozbieżność między nią a projektem, sprawę powinien rozstrzygnąć projektant konstrukcji.
Na odbiorze przed betonowaniem warto zweryfikować:
- czy belki mają prawidłowy rozstaw i są właściwie podparte,
- czy pas pod żebro ma zaplanowane deskowanie lub odpowiednie pustaki szalunkowe,
- czy zbrojenie ma właściwe średnice, liczbę prętów i rozstaw strzemion,
- czy pręty dochodzą do wieńców lub podciągów i mają wymagane zakotwienie,
- czy nie doszło do kolizji z przewodami, otworami albo innymi wzmocnieniami,
- czy przestrzeń żebra jest wolna od gruzu i gotowa do dokładnego zabetonowania.
Jeżeli wykonawca proponuje zmianę, na przykład przesunięcie żebra o kilkadziesiąt centymetrów albo zmniejszenie jego szerokości, powinien uzyskać akceptację osoby odpowiedzialnej za konstrukcję. Zmiana położenia nie jest kosmetyką, ponieważ wpływa na podział pola stropowego i sposób przekazywania obciążeń.
Najważniejsza decyzja zapada przed betonowaniem
Żebro rozdzielcze jest niewielkim elementem, ale pełni ważną funkcję w całym stropie. Ogranicza klawiszowanie, poprawia współpracę belek i pomaga utrzymać sztywność konstrukcji, szczególnie przy większych rozpiętościach oraz obciążeniach.
Najbezpieczniej przyjąć prostą zasadę: liczbę i zbrojenie żeber odczytuje się z projektu konkretnego stropu, a instrukcję producenta traktuje jako uzupełnienie. Jeśli dokumentacja nie daje jednoznacznej odpowiedzi, lepiej wyjaśnić to przed zamówieniem betonu niż próbować naprawiać konstrukcję po zalaniu.
